測量線路

(可測電路數)

50/60 Hz, 單相2線 (1回路/2回路/3回路)，單相3線 (1回路)， 三相3線/三相4線 (1回路)，僅電流1~3CH

測量項目

電壓/電流真有效值，電壓/電流基波值，電壓/電流基波相位角，頻率，電壓波形峰值(絕對值)，電流波形峰值(絕對值)

有功/無功/視在功率，功率因數(滯后·超前)或位移功率因數(滯后·超前)有功(消耗·再生)/無功電能(滯后·超前)，有功(消耗·再生)/無功功率電量(滯后·超前)，有功(消耗·再生)/無功功率電量值(滯后·超前)，功率因數電量，電費顯示

諧波

諧波電壓、諧波電流、電壓總諧波畸變率（THD-F或THD-R），電流總諧波畸變率（THD-F或THD-R），最高可達13次

電壓量程

AC 400 V

電流量程

AC 500.00 mA~5.0000 kA(根據所用傳感器不同測量范圍有不同), AC 50.000 mA~5.0000 A 僅限泄漏電流)

功率量程

200.00 W~6.0000 MW (根據電壓/電流量程和測量線路的組合而定)

基本精度

電壓: ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合精度)

電流: ±0.3% rdg. ±0.1% f.s. + 電流傳感器精度

功率: ±2.0% rdg. ±0.3% f.s. + 電流傳感器精度(功率因數=1)

顯示更新率

約0.5 s (SD卡·內部存儲，LAN·USB 通訊時除外)

數據記錄

實時保存在SD卡、內存中

保存間隔時間

1~30秒, 1~60分, 14檔切換

保存項目

測量值保存：僅平均值/ 平均·最大·最小

畫面復制: BMP形式 (可以最短間隔時間每5分鐘進行保存)

波形保存: 二進制格式 (可以最短間隔時間每1分鐘進行保存)

接口

SD存儲卡

LAN 100BASE-TX: HTTP服務器功能，通過通訊應用軟件設置·數據下載

USB2.0: 和電腦連接時、將SD存儲卡和內存識別為移動存儲設備, 通過通訊應用軟件設置·數據下載

功能

接線確認、設置導航、時鐘等

電源

AC適配器 Z1008 (100V~240V, 50/60Hz), 45VA (含AC適配器)

電池組9459: (最大額定功率5VA, 通過連接AC適配器充電6小時10分鐘), 連續使用時間 3h (背光燈OFF)

體積及重量

180 W × 100 H × 48 D mm, 540 g (未安裝PW9002時)

180 W × 100 H × 67.2 D mm, 820 g (安裝有PW9002時)

附件

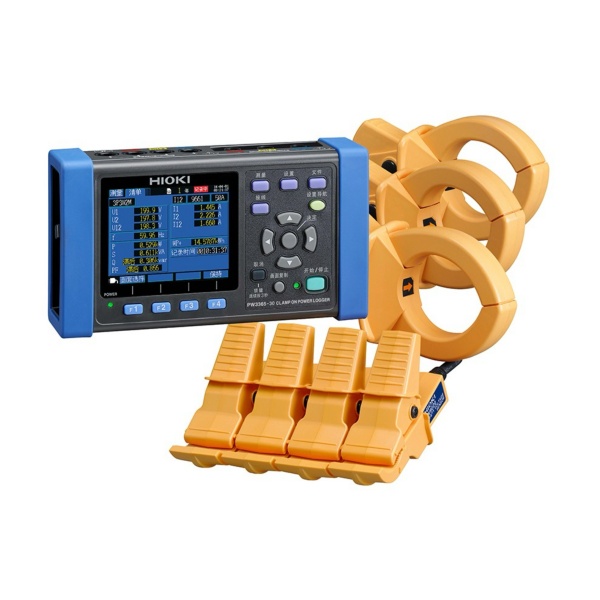

電壓傳感器PW9020 ×4, AC適配器Z1008 ×1, USB連接線(0.9 m) ×1, 使用說明書 ×1, 測量指南 ×1, 彩色螺旋管 (紅藍黃各4個) ×1組, 螺旋管 ×10 (用于捆扎連接線)
