型號

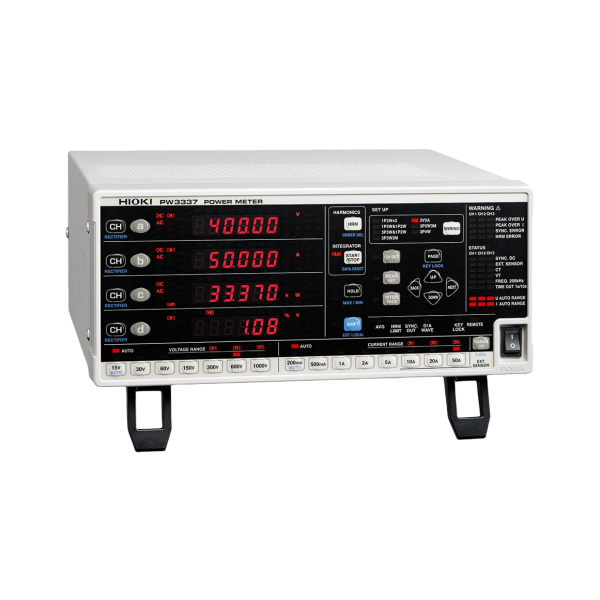

PW3337

測量線路

單相2線、單相3線、三相3線、三相4線(每個接線均可設置電壓/電流量程)

測量項目

電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、效率、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有效功率、電壓紋波率、電流紋波率

諧波相關項目

同步頻率范圍：10Hz～640Hz，分析次數：最多50次

諧波電壓有效值，諧波電流有效值，諧波有功功率，總諧波電壓畸變率，總諧波電流畸變率，基波電壓，基波電流，基波有功功率，基波視在功率，基波無功功率，基波功率因數(位移功率因數)，基波電壓電流相位差，通道間電壓基波相位差，通道間電流基波相位差，諧波電壓含有率，諧波電流含有率，諧波有功功率含有率 (僅限通過專用軟件獲取數據：諧波電壓相位角，諧波電流相位角、諧波電壓電流相位差)

測量量程^*1

[電壓] AC/DC 0.15V～1000V

[電流] AC/DC 2 mA～65A AC/DC電流傳感器使用：AC/DC 4 A～2000 A (CT6877A、代表精度 ±0.348%)

AC電流傳感器使用：AC 10 A～5000 A (CT9667-01、代表精度 ±2.6%)

*1：使用電流傳感器時，最小最大電流值和精度根據其規格而定

累積測量

(累積：10000小時以下)

[電流] 6位顯示 (0.00000 mAh～，極性分類和綜合值)

[有功功率] 6位顯示 (0.00000 mWh～, 極性分類和綜合值)

輸入電阻(50/60 Hz)

電壓：2 MΩ，電流：1 mΩ以下 (直接輸入)

基本精度

(有功功率)

±0.1% rdg. ±0.1% f.s. (DC)

±0.1% rdg. ±0.05% f.s. (45 Hz ~ 66 Hz, 輸入< 50% f.s.時)

±0.15% rdg. (45 Hz ~ 66 Hz, 50% f.s. ≤ 輸入時)

顯示更新率

約5次/s～20s (根據平均次數的設置而變化)

頻率特性

DC，0.1Hz～100kHz

D/A輸出

僅限-02/-03

16ch (從下面選擇輸出項目)，電平輸出DC ±2 V，波形輸出1 V f.s. 電平輸出/波形輸出(電壓/電流/有功功率)，電平輸出(視在功率/無功功率/功率因數等)，高速有功功率電平輸出

功能

[整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND

自動量程，平均值，VT·CT設置，同步控制，MAX/MIN等

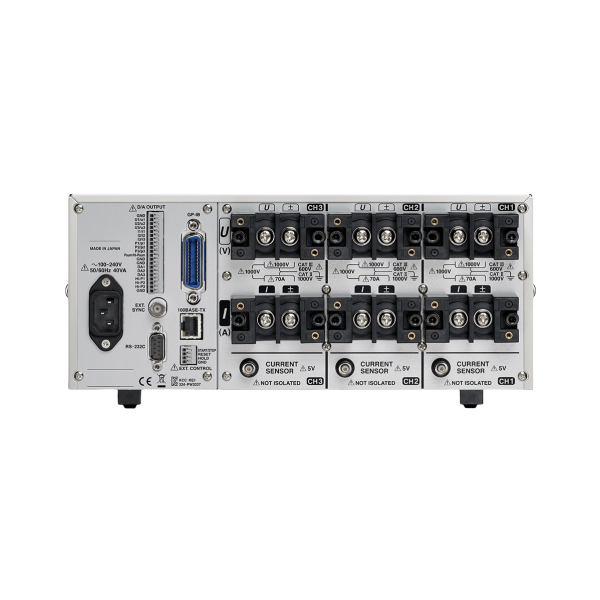

接口

標配RS-232C/LAN，支持GP-IB(僅限-01、-03)

電源

AC 100 V～240 V, 50/60 Hz, 40 VA

體積及重量

305W × 132H × 256D mm, 5.6 kg

附件

使用說明書×1，測量指南×1，電源線×1
