型號

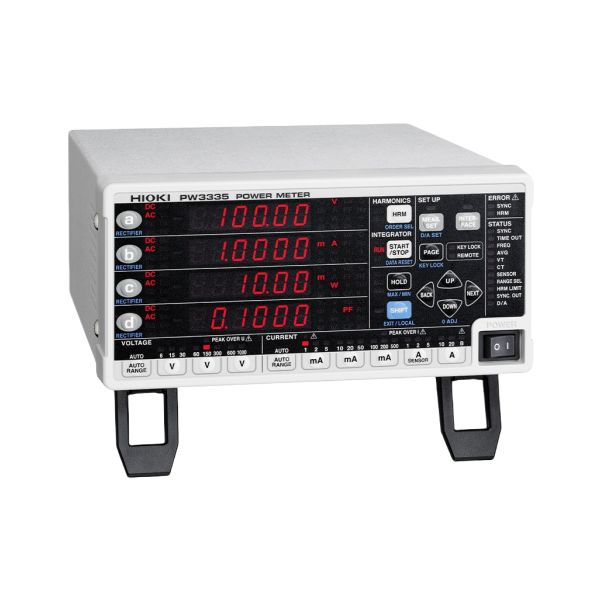

PW3335

測量線數

單相2線

測量項目

電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、最大電流比、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有功功率、電壓紋波率、電流紋波率

諧波相關項目

同步頻率范圍10 Hz～640 Hz，分析次數：最大50次

諧波電壓真有效值、諧波電流真有效值、諧波有功功率、綜合諧波電壓畸變率、總諧波電流畸變率、基波電壓、基波電流、基波有功功率、基波視在功率、基波無功功率、基波功率因數（位移功率因數）、基波電壓電流相位差、諧波電壓含量、諧波電流含量、諧波有功功率含量

（僅通過專用軟件獲得數據：諧波電壓相位角、諧波電流相位角、諧波電壓電流相位差）

測量量程

[電壓] AC/DC 6 V～1000 V，8檔量程

[電流] AC/DC 1 mA～20 A，14檔量程

[功率] 6.0000 mW～20.000 kW (根據電壓·電流量程的組合而定)

累積測量

(累積：10000小時以下)

固定量程累積/自動量程累積可切換

[電流]6位顯示（0.00000 mAh～，不同極性和綜合值）

[有功功率]6位顯示（0.00000 mWh～，不同極性和綜合值）

輸入電阻(50/60 Hz)

電壓：2 MΩ，電流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程)

基本精度

(有功功率)

±0.1% rdg. ±0.1% f.s. (DC)

±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.)

±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)

顯示更新率

約5次/s~20s（根據平均次數的設置而變化）

頻率特性

DC，0.1Hz～100kHz

D/A輸出

僅限-02/-04機型

7ch（從以下中選擇輸出項目）、電平輸出DC ±2 Vf.s.或5 V f.s.，波形輸出1 V f.s.電平輸出/波形輸出（電壓/電流/有功功率），電平輸出（實在功率/無功功率/功率因數等），高速電平輸出（電壓/電流/有功功率）

功能

[整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND

自動量程、平均值、VT·CT設置、同步控制、MAX/MIN等

接口

標配LAN，RS-232C (除-01外), GP-IB (僅限-01，-04機型)

電源

AC 100～240 V, 50/60 Hz,30 VA

體積及重量

210W × 100H × 245D mm, 3 kg

附件

使用說明書×1，電源線 ×1,電壓·電流輸入端口用安全護套 ×2
