型號

PW8001

測量線路

單相2線, 單相3線, 三相3線, 三相4線

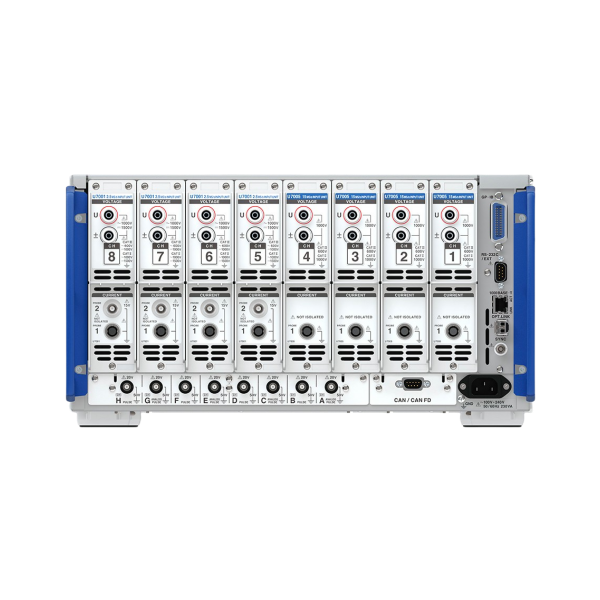

輸入單元數

最大8個單元（單元可混搭）

輸入單元種類

U7001 2.5 MS/s 輸入單元

U7005 15 MS/s 輸入單元

測量頻率帶寬

U7001: DC, 0.1 Hz ?1 MHz

U7005: DC, 0.1 Hz ?5 MHz

采樣性能

U7001: 2.5 MHz, 16bit

U7005: 15 MHz, 18bit

數據更新率

1ms,10 ms, 50 ms, 200 ms

功率精度（U7001）

50 Hz/60 Hz: 0.02% of reading + 0.05% of range

DC: 0.02% of reading + 0.05% of range

50 kHz : 0.4% of reading + 0.1% of range

功率精度（U7005）

50 Hz/60 Hz : 0.01% of reading + 0.02% of range

DC : 0.02% + 0.03% of reading of range

50 kHz: 0.15% of reading + 0.05% of range

測量量程

電壓: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V

電流: (Probe1) 100 mA?2 kA, (Probe2) 100 mA?50 kA

(量程配置根據所使用的電流傳感器變化而變化，Probe2僅指U7001)

測量項目

電壓（U）, 電流（I）, 有功功率（P）, 視在功率（S）,無功功率（Q）, 功率因數（λ）, 相位角（φ）, 電壓頻率（fU）,電流頻率（fI）, 功率（η）, 損耗（Loss）, 電壓紋波率 （Urf）, 電流紋波率（Irf）, 電流累積（Ih）,功率積算（WP）,電壓峰值（Upk）, 電流峰值（Ipk）

諧波測量：最大分析次數500次

波形記錄：記錄容量5MWord×（（電壓/電流）×最多8通道+電機波形）

電機分析（選件）：電壓、扭矩、轉速、頻率、轉差率、電機功率

功率譜分析、IEC諧波、電壓變動/閃變測量

IEC測量模式

符合IEC61000-4-7:2002標準，沒有數據遺漏

分析次數：諧波次數0次～200次 ；間諧波次數 0.5次～200.5次

測量精度：在各頻率設定的同步頻率范圍內，各單元的電壓、電流、功率、相位測量精度加算±0.04% of range。 對于10 kHz以上，再加算±0.04% of range

閃變測量

符合IEC 61000-4-15 Ed2.0:2010閃變模式Class F2

測量項目：短時間閃變值（Pst）、短時間閃變最大值（PstMax）、長時間閃變值（Plt）、瞬間閃變最大值（PinstMax）、瞬間閃變最小值（PinstMin）、相對穩態電壓變化、最大相對電壓變化、相對電壓變化超過閾值的時間（Tmax）

測量范圍：Pst, Plt 0.0001 P.U. ～ 6400 P.U. （對數分割為1400份）

測量精度：Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%時）

功能

運算功能（效率/損耗、用戶自定義、Δ轉換、電流傳感器自動相位補償）

接口

U盤, LAN, GP-IB, RS-232C, 外部控制, 光口, BNC同步, CAN/CAN FD

電源

AC 100 V?240 V, 50 Hz/60 Hz, 230 VA

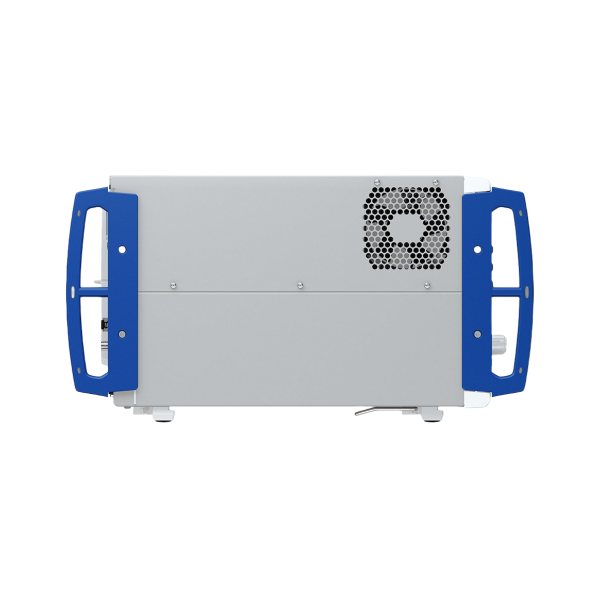

體積及重量

約430 W × 221 H × 361 D mm, 約14kg

附件

電源線×1, 使用上的注意事項×1 , 使用說明書×1, GENNECT One (PC應用軟件) CD ×1, D-sub25針用的連接器×1 (僅限PW8001-02, -05, -12, -15)
