ZLG PCIeCANFD系列CAN FD接口卡
CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64字節數據，靈活的數據域波特率最高可達5Mbps。
PCIeCANFD系列是廣州致遠電子股份有限公司開發的高性能CAN FD接口卡。集成2~4路CAN FD接口，支持ISO標準CAN FD與BoschCANFD標準。每個接口具備獨立的2500VDC電氣隔離保護電路，使接口卡避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。
PC通過PCIExpress x1端口連接PCIeCANFD接口卡，從而能與CAN(FD)網絡進行數據收發，構成CAN(FD)-bus控制節點。PCIeCANFD支持Windows和Linux操作系統，提供二次開發函數庫，用戶可以調用函數庫編寫軟件，是CAN(FD)-bus產品開發、數據分析的強大工具。
快速選型
|
型號 |
PCIeCANFD-400U |
PCIeCANFD-200U |
|

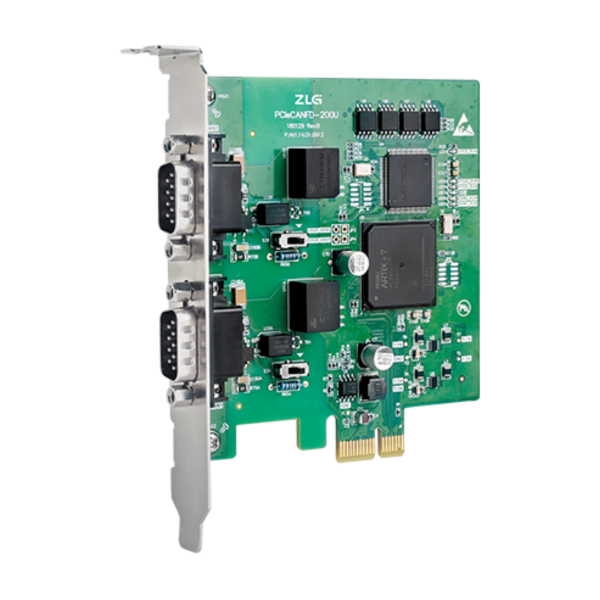

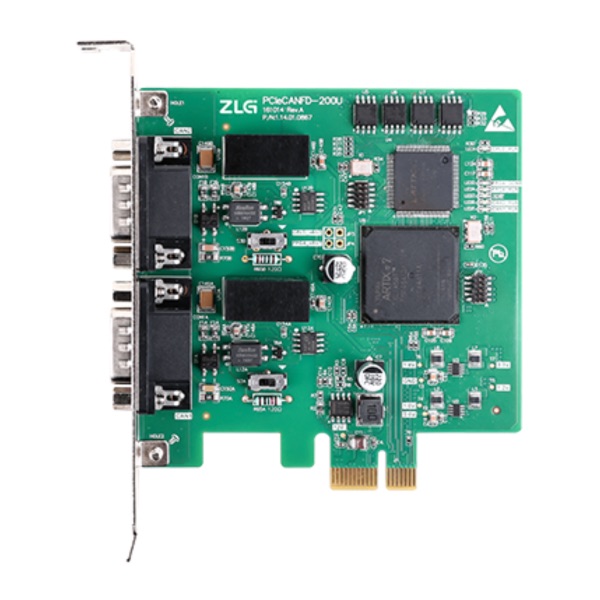

實物圖 |
|
|
|
CAN FD路數 |
4路 |
2路 |
|
CAN FD接口形式 |
DB37 |
DB9 |
|
CAN FD標準 |
ISO/Bosch |
ISO/Bosch |
|
CAN FD仲裁ID段波特率 |
5K~1Mbps |
5K~1Mbps |
|
CAN FD數據段加速波特率 |
100K~5Mbps (可在實驗室環境下，極限使用到8Mbps) |
100K~5Mbps |
|
CAN FD發送能力*1 |
25700幀/秒（每路） |
25700幀/秒（每路） |
|
CAN FD接收能力*1 |
25700幀/秒（每路） |
25700幀/秒（每路） |
|
CAN FD端120歐姆終端電阻 |
撥碼開關 |
撥碼開關 |
|
硬件端定時發送 |
支持 |
支持 |
|
硬件端隊列發送 |
支持 |
支持 |
|
CANopen與J1939協議分析 |
支持 |
支持 |
|
Windows系統驅動 |
Win7/8/10/11 |
Win7/8/10/11 |
|
Linux系統驅動 |
支持 |
支持 |
|
軟件部分功能 |
DBC發送/解析、曲線分析、UDS診斷、ECU刷寫、XCP/CCP標定、仿真等 |
|
|
PC接口 |
PCIExpress x1 |
PCIExpress x1 |
|
工業級 |
-40~85℃ 2500VDC 電氣隔離 |
|
