ZLG CAN/CAN FD轉CAN/CAN FD網橋

名　　稱：ZLG CAN/CAN FD轉CAN/CAN FD網橋

品　　牌：致遠電子(ZLG)

分　　類：專用分析儀 > CAN總線分析儀

產品選型：

CANFDBridge CANFDBridge+CANBridge+

描　　述：

CANBridge+、CANFDBridge、CANFDBridge+（國產主控芯片）是廣州致遠電子股份有限公司開發的高性能CAN(FD)智能協議網橋，集成2路CAN(FD)可切換接口。

CANBridge+僅支持高速CAN標準，CANFDBridge、CANFDBridge+支持ISO標準CAN FD與Bosch CAN FD標準。每個接口具備獨立的2500VDC電氣隔離保護電路，使接口卡避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。

產品介紹

產品規格-CANFD網橋

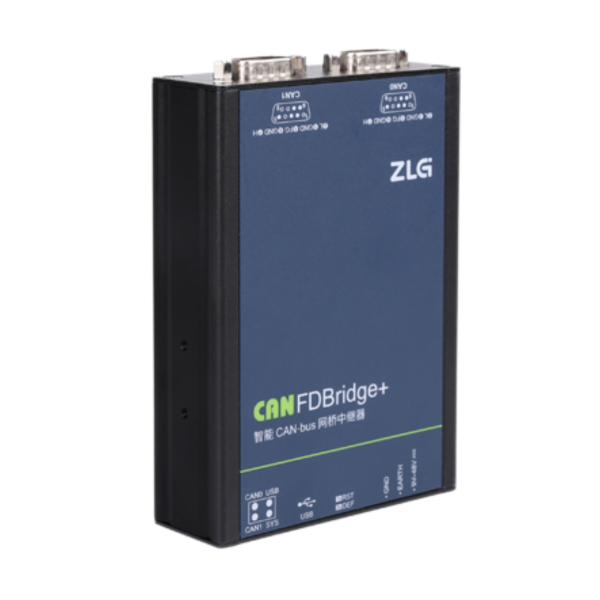

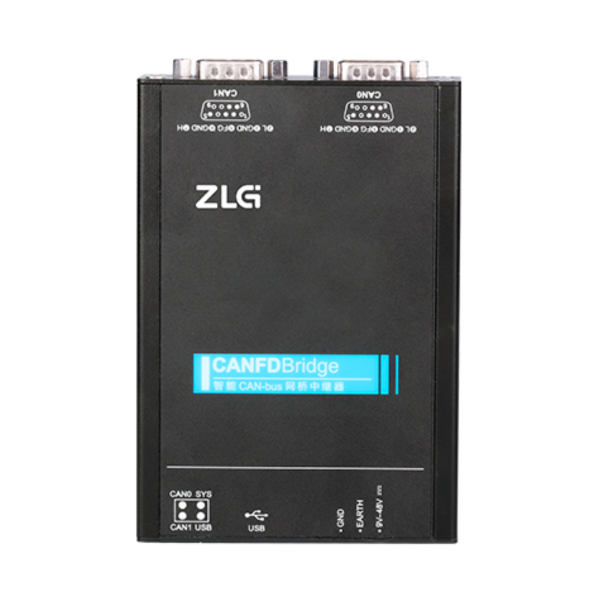

型號	CANFDBridge	CANFDBridge+
實物圖
國產主控芯片	-	??
功能概述	提升抗干擾能力、延長通訊距離
配置接口	USB2.0
高速CAN/CAN FD路數	2路
接口形式	DB9
CAN/CAN FD仲裁ID段波特率	40K~1Mbps
CAN FD數據段加速波特率	100K~5Mbps
每路波特率	可獨立設置
報文轉發能力	8000幀/秒（每路）
報文轉發方式	存儲轉發
轉發延時	<0.1ms	60us
120歐終端電阻	軟件設置使能
工業級	-40~85℃ 2500VDC 電氣隔離
設備級聯	??
CAN/CAN FD相互轉換	??
ID轉換	??
數據轉換	??
供電電壓	9~48V
尺寸	8431.4125mm

產品規格-CAN網橋

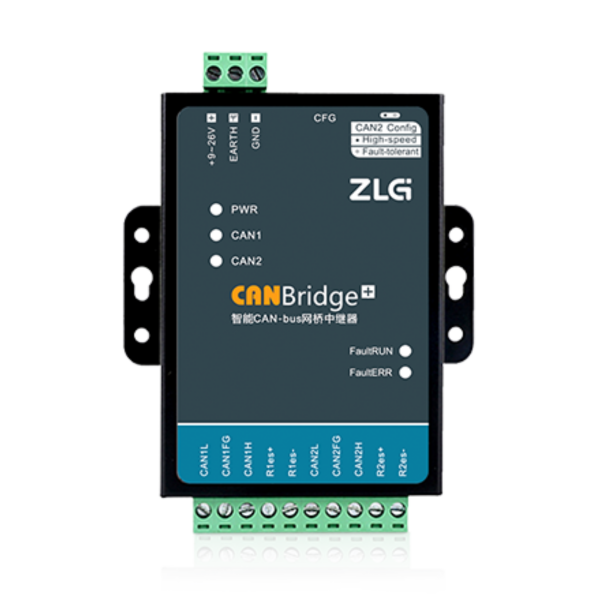

型號	CANBridge+
實物圖
配置接口	USB2.0
高速CAN路數	2路
容錯CAN路數	1路高速CAN可切換為容錯CAN模式
CAN波特率	5K～1Mbps
每路波特率	可獨立設置
報文轉發能力	3000幀/秒（每路）
報文轉發方式	存儲轉發
轉發延時	<0.1ms
120歐終端電阻	內置120歐，短路端子使能
工業級	-40~85℃ 2500VDC 電氣隔離
設備級聯	??
ID轉換	??
數據轉換	??
供電電壓	9~26V 150mA
尺寸	100mm70mm25mm

主要特點

CANBridge+

增加CAN總線節點
延長CAN總線通訊距離
提升CAN總線抗干擾能力

CANFDBridge、CANFDBridge+

快速將傳統CAN總線設備連接到CANFD總線上；
可達到增加負載節點和延長通信距離的作用，實現網絡中繼擴容的功能；
任意配置每個通道的通訊波特率，實現不同通信波特率的CAN(FD)網絡互聯；
該系列產品具有強大的ID過濾轉換和數據轉換功能，準確的驗收ID 配置使CAN(FD)總線的負荷降低?；蛘咦兓囟ǖ腎D和數據，實現 去除干擾數據和區別不同設備的目標；
具有強大的抗干擾能力，避免用戶的設備被干擾死機。
