ZLG CANFDWIFI-100U 高性能WiFi轉CAN FD設備
CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64字節數據，靈活的數據域波特率最高可達5Mbps。
CANFDWIFI-100U是廣州致遠電子股份有限公司開發的一款WiFi與CAN(FD)-bus的數據轉換設備，它內部集成了1路CAN(FD)接口、1路以太網接口以及1路WiFi接口，自帶成熟穩定的TCP/IP協議棧，用戶利用它可以輕松完成CAN(FD)-bus網絡和WiFi網絡的互連互通，進一步拓展CAN(FD)-bus網絡的范圍。
CANFDWIFI-100U為工業級產品，可以工作在-20℃~+70℃的溫度范圍內。它具有2.4G 、5.8G WLAN接口，符合IEEE 802.11a/b/g/n/ac標準。并且具有一路10M/100M自適應以太網接口，1路CAN(FD)口通信最高波特率為5Mbps，具有TCP Server，TCP Client，UDP等多種工作模式，通過配置軟件用戶可以靈活的設定相關配置參數。
產品規格
|
型號 |
CANFDWIFI-100U |
|

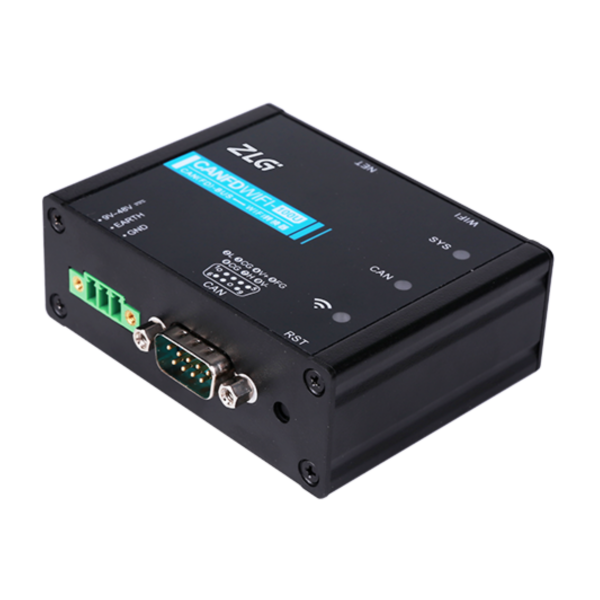

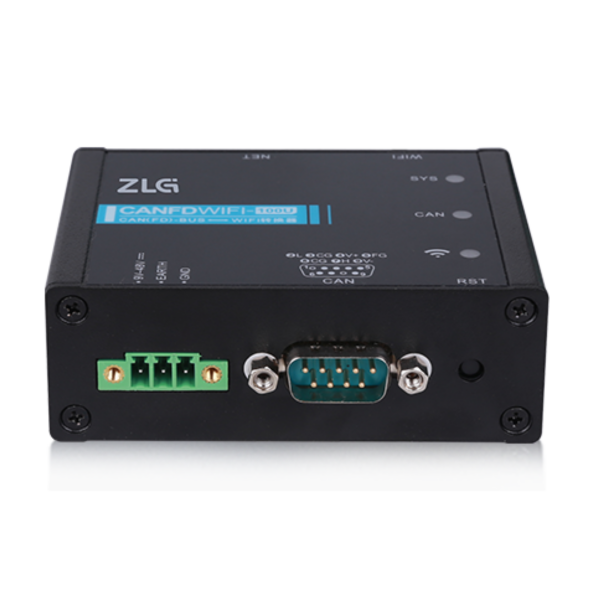

實物圖 |
|
|
性能特色 |
高性能工業級系列轉換器，適用于各種復雜網絡，超高轉發速率 |
|
CAN FD路數 |
1路 |
|
CAN FD接口形式 |
DB9端子 |
|
WLAN |
集成2.4G/5.8G WLAN接口，符合IEEE 802.11a/b/g/n標準 |
|
AP熱點模式 |
支持 |
|
Station客戶端模式 |
支持 |
|
以太網接口 |
1路（與WLAN可以同時使用） |
|
電氣隔離 |
?? |
|
工業級 |
?? |
|
數據接收能力 |
6000幀/秒（標準幀加速CANFD） |
|
數據發送能力 |
4000幀/秒（標準幀加速CANFD） |
|
TCP Sever模式 |
支持 |
|
TCP Client模式 |
支持 |
|
UDP模式 |
支持 |
|
TCP最大連接數 |
16 |
|
UDP最大連接數 |
16 |
|
轉發延時 |
3ms |
|
CAN口故障通知 |
支持 |
|
功耗 |
低于2W |
|
120歐終端電阻 |
支持 |
|
工作溫度 |
-20℃~+70℃ |
|
存儲溫度 |
-20℃~+70℃ |
|
物理尺寸 |
120.4mm*97mm*31.4mm |
|
是否可提供定制 |
歡迎 |

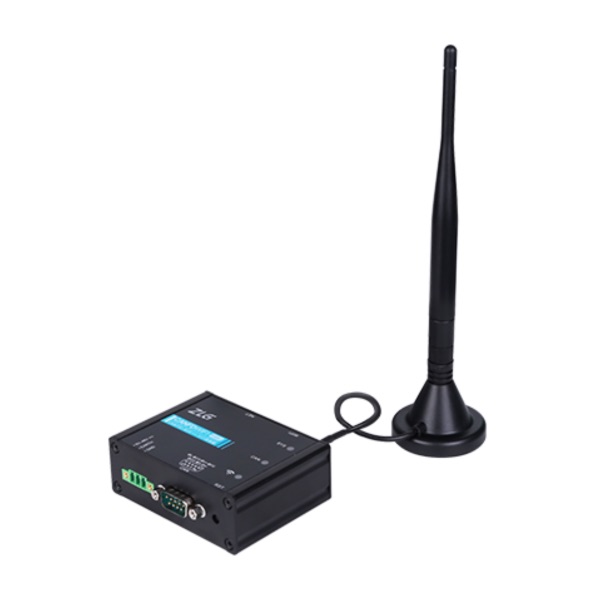

配件選型
|
天線類型 |
全向天線 |
全向天線 |
定向天線 |
|
型號 |
TQX-2400B-5B (標配) |
TQJ-2400AH10 (需自行購買) |
TDJ-2400BF18 (需自行購買) |
|
頻率范圍（MHz） |
2400-2500 |
2400-2483 |
2400-2500 |
|
帶寬（MHz） |
83 |
83 |
100 |
|
增益 |
5 |
10 |
18 |
|
水平面波瓣寬度（°） |
- |
- |
20 |
|
垂直面波瓣寬度（°） |
10.5 |
10.5 |
20 |
|
電壓駐波比 |
1：1.5 |
≦1.5 |
≦1.5 |
|
前后比 |
- |
- |
≧28 |
|
標稱阻抗（Ω） |
50 |
50 |
50 |
|
極化方式 |
垂直 |
垂直 |
垂直 |
|
最大功率（mW） |
20 |
50 |
100 |
|
無線通信距離 |
40 |
80 |
320 |
|
規格 |
115 |
1200 |
305*305*25 |
|
抗風強度（m/s） |
60 |
60 |
60 |
|
接頭型號 |
SMA接頭 |
N座（內螺紋公頭） |
N座（內螺紋公頭） |
|
支撐桿直徑 |
Φ6~10 |
Φ30~50 |
Φ30~50 |
