ZLG CANWIFI-200T 高性能WiFi轉CAN模塊
致遠電子CANWFI-200T轉換器實現CAN-bus數據和WiFi數據相互傳輸的功能，它內部集成了2路的CAN-bus 接口、1路WLAN接口和1路LAN接口，并自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和WiFi網絡的互連互通，大大擴展CAN-bus網絡的應用范圍。
CANWIFI-200T產品為工業級產品，可以工作在-40℃～85℃的溫度范圍內。具有TCP Server、TCP Client、UDP等多種工作模式，支持254個TCP連接或多達6×254個UDP“連接”。
產品規格
|
型號 |
CANWIFI-200T |
|

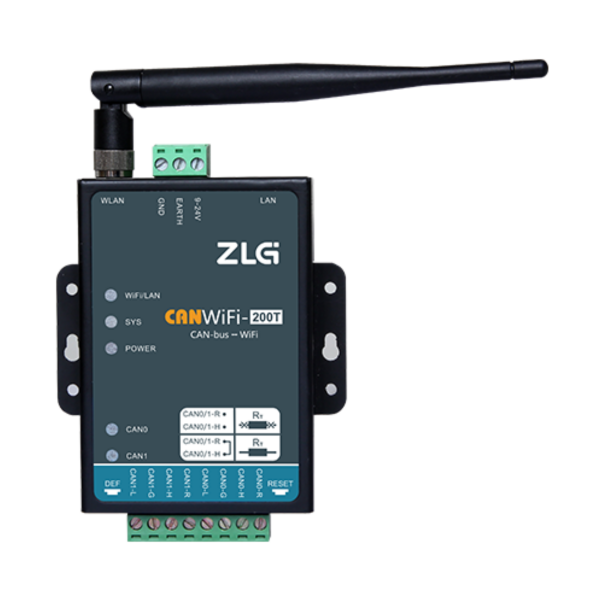

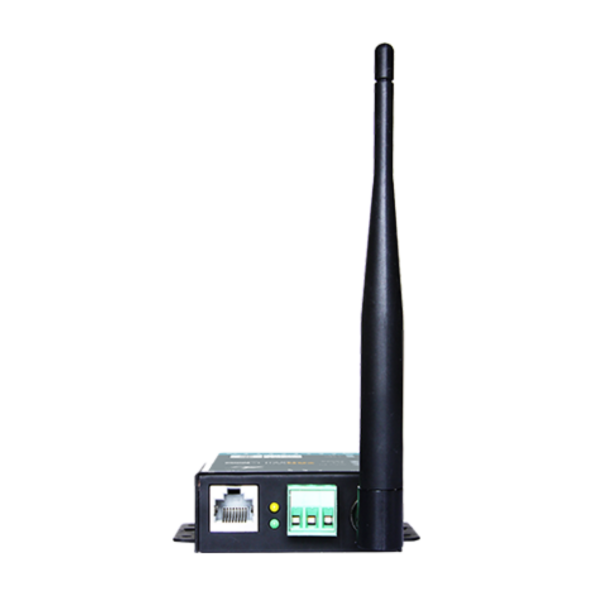

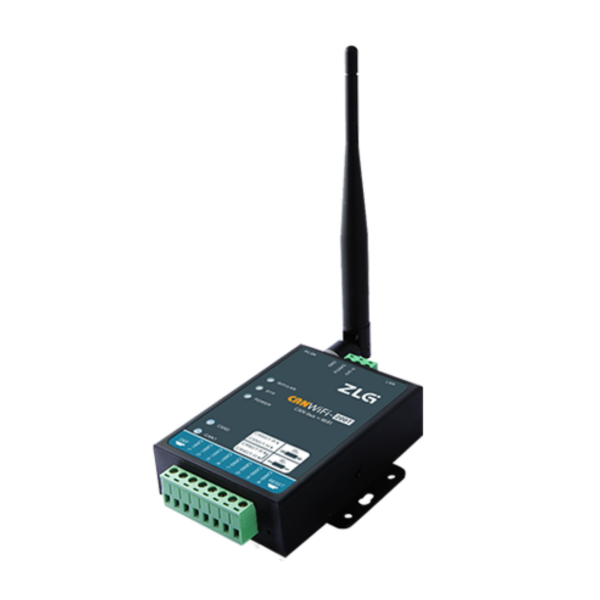

實物圖 |
|
|
CAN路數 |
2路 |
|
CAN接口形式 |
OPEN4接口 |
|
WLAN |
集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n標準 |
|
AP熱點模式 |
支持 |
|
Station客戶端模式 |
支持 |
|
以太網接口 |
1路（與WLAN不可同時使用） |
|
電氣隔離 |
?? |
|
工業級 |
?? |
|
數據接收能力 |
12000幀/秒（每路） |
|
數據發送能力 |
8000幀/秒（每路） |
|
TCP Sever模式 |
支持 |
|
TCP Client模式 |
支持 |
|
UDP模式 |
支持 |
|
TCP最大連接數 |
254（每路） |
|
UDP最大連接數 |
6×254（每路） |
|
轉發延時 |
小于15ms |
|
CAN口故障通知 |
支持 |
|
功耗 |
3000mW |
|
120歐終端電阻 |
內置可配置 |
配件選型
|
天線類型 |
全向天線 |
全向天線 |
定向天線 |
|
型號 |
TQX-2400B-5B (標配) |
TQJ-2400AH10 (需自行購買) |
TDJ-2400BF18 (需自行購買) |
|
頻率范圍（MHz） |
2400-2500 |
2400-2483 |
2400-2500 |
|
帶寬（MHz） |
83 |
83 |
100 |
|
增益（dBi） |
5 |
10 |
18 |
|
水平面波瓣寬度（°） |
- |
- |
20 |
|
垂直面波瓣寬度（°） |
10.5 |
10.5 |
20 |
|
電壓駐波比 |
1:1.5 |
≦1.5 |
≦1.5 |
|
前后比 |
- |
- |
≧28 |
|
標稱阻抗（Ω） |
50 |
50 |
50 |
|
極化方式 |
垂直 |
垂直 |
垂直 |
|
最大功率（mW） |
20 |
50 |
100 |
|
無線通信距離 |
40 |
80 |
320 |
|
規格 |
115 |
1200 |
305*305*25 |
|
抗風強度（m/s） |
60 |
60 |
60 |
|
接頭型號 |
SMA接頭 |
N座（內螺紋公頭） |
N座（內螺紋公頭） |
|
支撐桿直徑 |
Φ6~10 |
Φ30~50 |
Ф35-50 |
