ZLG CAN(FD)隔離網關網橋中繼器集線器系列
致遠電子CAN(FD)隔離網橋中繼器集線器系列，具有2/5/8個電氣隔離的CAN(FD)總線接口，能實現CAN(FD)-bus網絡的中繼功能，能將不同速率的CAN(FD)網絡之間的數據存儲轉發。主要應用如下：
（1）使用該系列產品可達到增加負載節點和延長通信距離的作用，實現網絡中繼擴容的功能；
（2）可獨立任意配置每個通道的通訊波特率，實現不同通信波特率的CAN(FD)網絡互聯；
（3）該系列產品具有強大的ID過濾轉換和數據轉換功能，精確的驗收ID配置使CAN(FD)總線的負荷降到最低?；蛘咦兓囟ǖ腎D和數據，實現去除干擾數據和區別不同設備的目標；
（4）具有強大的抗干擾能力，廣泛應用于CAN(FD)設備受到強干擾的場合。
CANFD隔離網關網橋中繼器集線器系列
|
型號 |
CANFDHub-AS4 |
|
實物圖 |
|
|
國產主控芯片 |
?? |
|
配置接口 |
Type-B USB |
|
CAN FD路數 |
4 |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
|
CAN FD數據段波特率 |
100K~5Mbps |
|
CAN FD接口形式 |
DB9 |
|
報文轉發能力 |
28000幀/秒（每路） |
|
報文轉發方式 |
存儲轉發 |
|
轉發延時 |
<3ms |
|
延長通訊距離 |
?? |
|
設備級聯 |
?? |
|
路由功能 |
?? |
|
ID轉換功能 |
?? |
|
數據轉換功能 |
?? |
|
120歐終端電阻 |
軟件使能 |
|
工業級 |
-40~85℃ 2500VDC 電氣隔離 |
|
安裝方式 |
定位孔安裝 |
|
供電電壓 |
9V~48V |
|
尺寸 |
128mm*72.1mm*25.9mm |
CAN隔離網關網橋中繼器集線器系列
|
型號 |

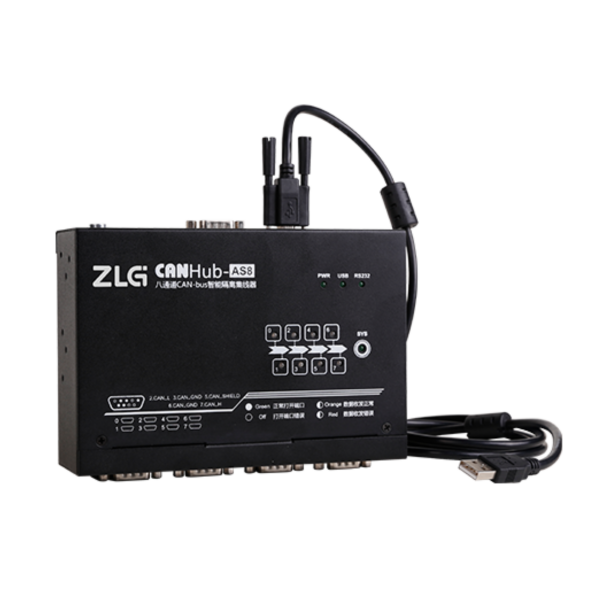

CANHub-AS8 |

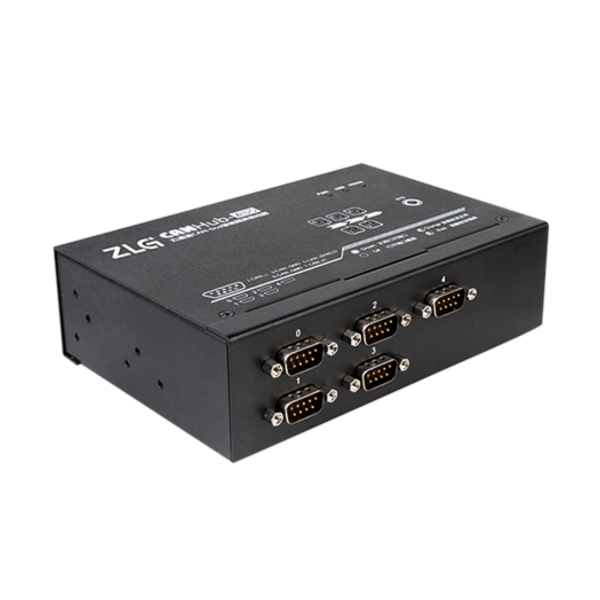

CANHub-AS5 |

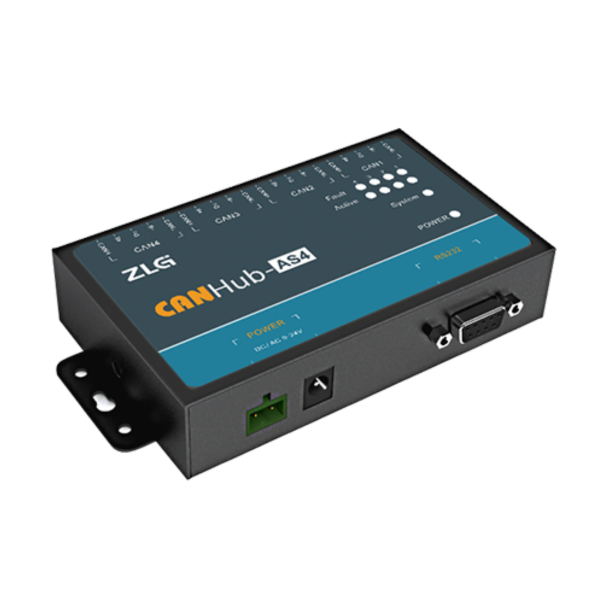

CANHub-AS4 |
|
實物圖 |
|
|
|
|
配置接口 |
RS232/USB |
RS232/USB |
RS232 |
|
高速CAN路數 |
8路 |
5路 |
4路 |
|
容錯CAN路數 |
- |
- |
- |
|
CAN波特率 |
5K～1Mbps |
5K～1Mbps |
5K～1Mbps |
|
高速CAN接口形式 |
DB9 |
DB9 |
DB9 |
|
報文轉發能力 |
4000幀/秒（每路） |
4000幀/秒（每路） |
3000幀/秒（每路） |
|
報文轉發方式 |
存儲轉發 |
存儲轉發 |
存儲轉發 |
|
轉發延時 |
<3ms |
<3ms |
<3ms |
|
延長通訊距離 |
?? |
?? |
?? |
|
設備級聯 |
?? |
?? |
?? |
|
路由功能 |
?? |
?? |
?? |
|
ID轉換功能 |
?? |
?? |
- |
|
數據轉換功能 |
?? |
?? |
- |
|
120歐終端電阻 |
內置120歐，短路端子使能 |
內置120歐，短路端子使能 |
內置120歐，短路端子使能 |
|
工業級 |
-40~85℃ 2500VDC 電氣隔離 |
||
|
安裝方式 |
定位孔安裝 |
定位孔安裝 |
定位孔安裝 |
|
供電電壓 |
9~36V 400mA |
9~36V 400mA |
9~24V 400mA |
|
尺寸 |
195mm*122mm*46mm |
195mm*122mm*46mm |
118mm*83mm*26mm |
