ZLG 高性能RS232/485/422轉CAN設備

名　　稱：ZLG 高性能RS232/485/422轉CAN設備

品　　牌：致遠電子(ZLG)

分　　類：專用分析儀 > CAN總線分析儀

產品選型：

CANCOM-100IE+CSM300 CSM100 CSM100V33 CSM100T

描　　述：

CANCOM-100IE+三合一工業級智能協議轉換器可以快速將RS-232/485/422通訊設備連接到CAN-bus現場總線，實現雙向通訊。

轉換器支持600~230400bps串口速率，5Kbps~1Mbps的CAN-bus通訊速率。轉換器提供三種數據轉換模式：透明轉換、透明帶標識轉換，格式轉換，滿足不同客戶的需求。其接口均為工業級設計，CAN接口自帶磁耦隔離模塊，使其避免由于地環流的損壞，強大的抗靜電和浪涌能力，使之可以在惡劣環境中使用。

CANCOM-100IE+轉換器提供串口配置軟件，可以靈活設置CANCOM-100IE的運行參數。可以在Windows操作系統下靈活設置各項運行參數。

產品介紹

快速選型

型號	CANCOM-100IE+	CSM300	CSM100	CSM100V33	CSM100T

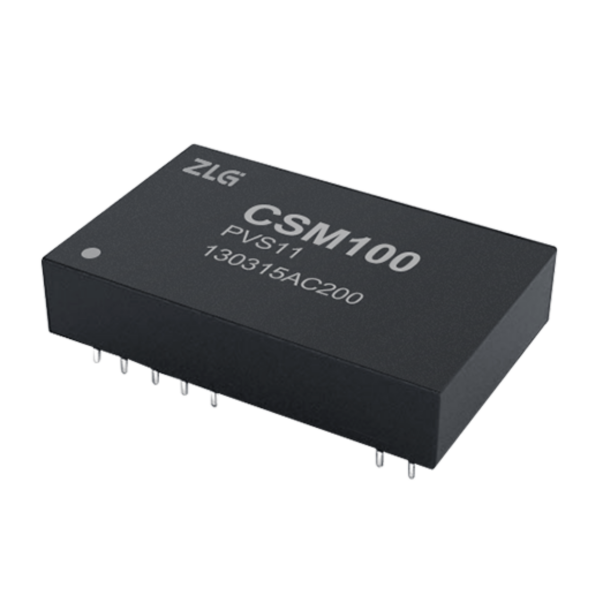

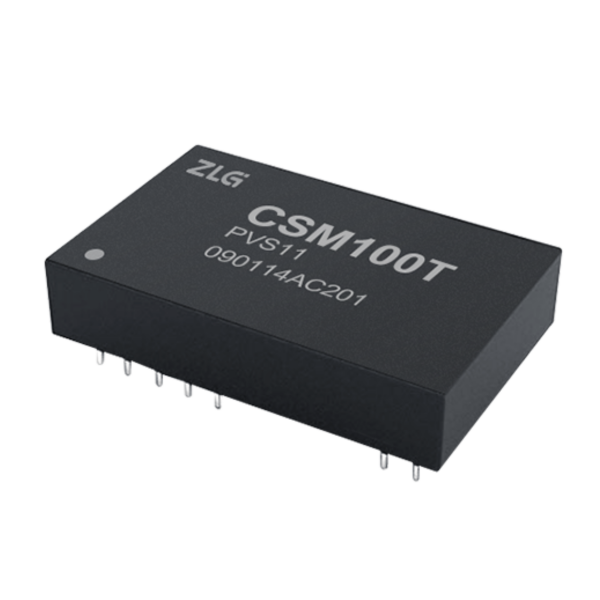

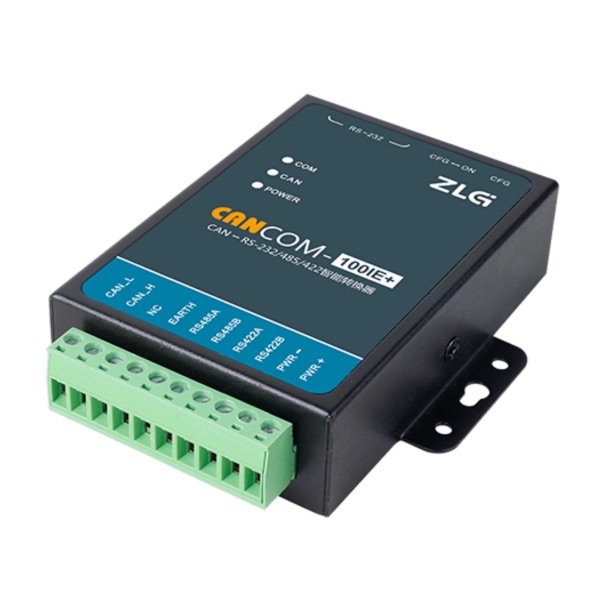

實物圖
配置接口	固定使用RS232	UART/SPI	UART	UART	UART
CAN路數	1路	1路	1路	1路	1路
CAN接口形式	OPEN端子	需開發底板使用	需開發底板使用	需開發底板使用	需開發底板使用
CAN仲裁ID段波特率	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps
CAN發送能力	1200幀/秒	400幀/秒	400幀/秒	400幀/秒	400幀/秒
CAN接收能力	1200幀/秒	400幀/秒	400幀/秒	400幀/秒	400幀/秒
CAN端120歐姆終端電阻	外接	需開發底板使用	需開發底板使用	需開發底板使用	需開發底板使用
串行接口	RS232/485/422軟件選擇	TTL電平UART/SPI	TTL電平UART/SPI	TTL電平UART/SPI	TTL電平UART/SPI
串口波特率	600~230400bps	300～921600bps	600～460800bps	600～460800bps	600～460800bps
格式轉換	支持	-	-	-	-
透明轉換	支持	支持	支持	支持	支持
透明帶標示符轉換	支持	支持	支持	支持	支持
Modbus轉換	支持	-	-	-
工業級	-40~85℃ 2500VDC 電氣隔離
供電電壓	9~26V	5V	5V	3.3V	5V
外殼	金屬外殼	嵌入式模塊超小型芯片化灌封	嵌入式模塊超小型芯片化灌封	嵌入式模塊超小型芯片化灌封	嵌入式模塊超小型芯片化灌封
體積	95mm×87.5mm×26mm	31.8mm×20.3mm×6.5mm	31.8mm×20.3mm×6.5mm	31.8mm×20.3mm×6.5mm	31.8mm×20.3mm×6.6mm
