ZLG 高性能RS232/485/422轉CAN FD設備
CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64字節數據，靈活的數據域波特率最高可達5Mbps。
CANFDCOM系列是廣州致遠電子股份有限公司開發的高性能CAN FD智能協議轉換器。集成1路CAN FD接口，支持ISO標準CAN FD與BoschCANFD標準，接口具備2500VDC電氣隔離保護電路，使接口卡避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。
CANFDCOM可以快速將RS-232/485/422通訊設備連接到CAN(FD)-BUS現場總線，支持1200-921600bps串口波特率，40k-5Mbps的CAN(FD)-bus通訊速率，同時支持透明轉換、透明帶標識轉換、格式轉換和Modbus轉換等四種轉換模式。
快速選型
|
型號 |

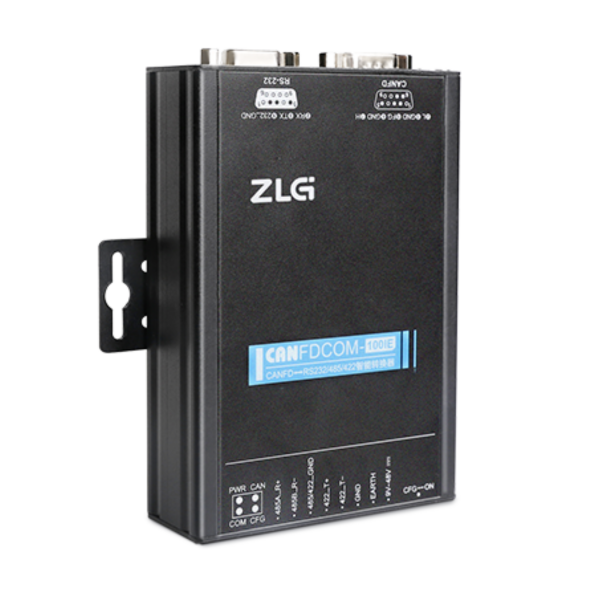

CANFDCOM-100IE |

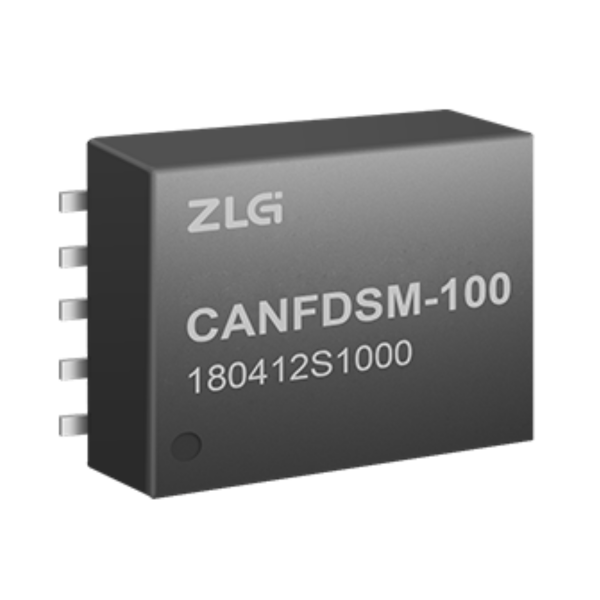

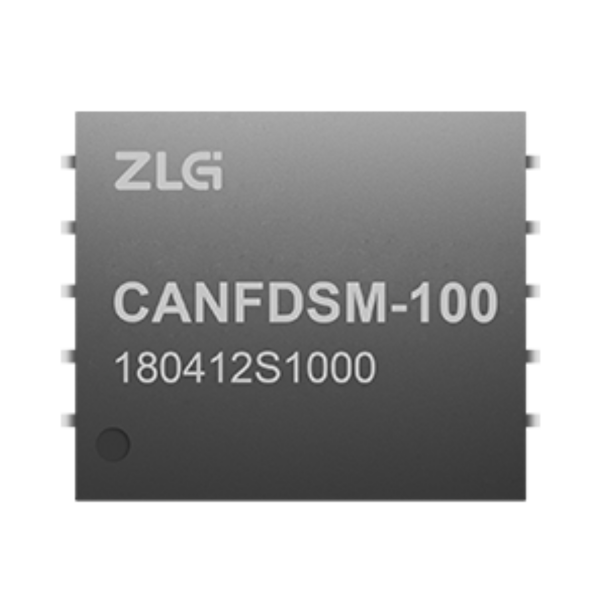

CANFDSM-100 |
|
實物圖 |
|
|
|
配置接口 |
固定使用RS232 |
UART |
|
CAN FD路數 |
1路 |
1路 |
|
CAN FD接口形式 |
DB9 |
需開發底板使用 |
|
CAN FD標準 |
ISO/Bosch |
ISO/Bosch |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
40K~1Mbps |
|
CAN FD數據段加速波特率 |
100K~5Mbps |
100K~5Mbps |
|
CAN FD發送能力*1 |
1200幀/秒 |
1200幀/秒 |
|
CAN FD接收能力*1 |
1200幀/秒 |
1200幀/秒 |
|
CAN FD端120歐姆終端電阻 |
配置工具使能 |
需開發 |
|
串行接口 |
RS232/485/422軟件選擇 |
TTL電平UART |
|
串口波特率 |
1200-921600bps |
600~115200bps |
|
格式轉換 |
支持 |
支持 |
|
透明轉換 |
支持 |
支持 |
|
透明帶標示符轉換 |
支持 |
支持 |
|
Modbus轉換 |
支持 |
支持 |
|
工業級 |
-40~85℃ 2500VDC 電氣隔離 |
|
|
供電電壓 |
9~48V |
3.3V |
|
外殼 |
金屬 |
嵌入式模塊 超小型芯片化灌封 |
