ZLG 車載多通道CAN FD-bus數據記錄儀

名　　稱：ZLG 車載多通道CAN FD-bus數據記錄儀

品　　牌：致遠電子(ZLG)

分　　類：專用分析儀 > CAN總線分析儀

產品選型：

CANFDDTU-800EWGR CANFDDTU-600EWGR CANFDDTU-400EWGR CANFDDTU-400ER

描　　述：

廣州致遠電子股份有限公司推出的車載多通道CAN FD-bus數據記錄儀，集成4~24路獨立CAN FD-bus通道，以及多路車載以太網和LIN總線通道，滿足多總線測試需求。數據支持本地存儲和4G上云兩種模式，搭配ZCANConfigTool/CANDTU配置工具，可以將存儲方式配置為長時間記錄、條件記錄、預觸發記錄和定時記錄等多種記錄模式，數據可直接記錄或工具轉換為blf、crf、asc、csv等九種格式文件，兼容主流分析軟件ZXDoc/ZCANPRO，為后期深入分析提供極大便利。

產品介紹

快速選型

型號	CANFDDTU-800EWGR	CANFDDTU-600EWGR	CANFDDTU-400EWGR	CANFDDTU-400ER

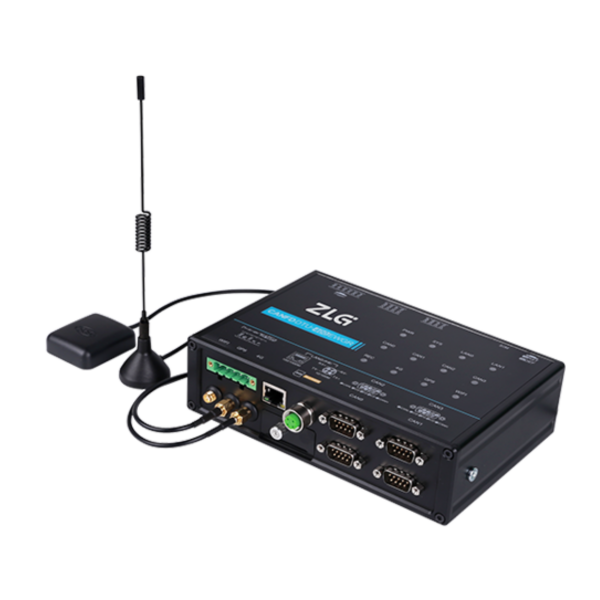

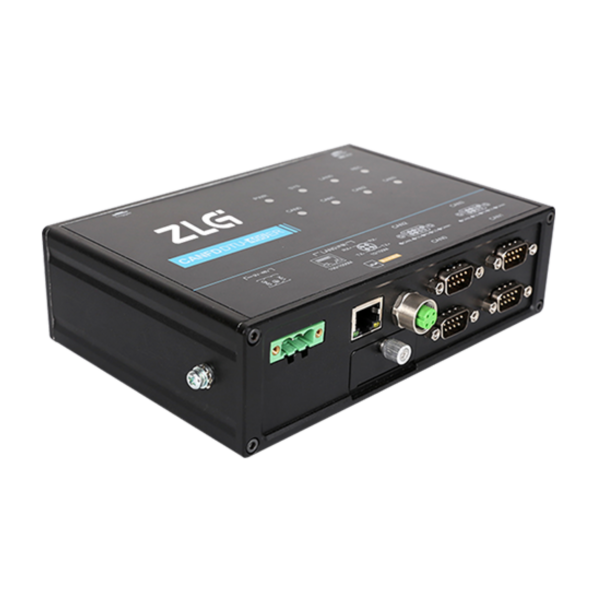

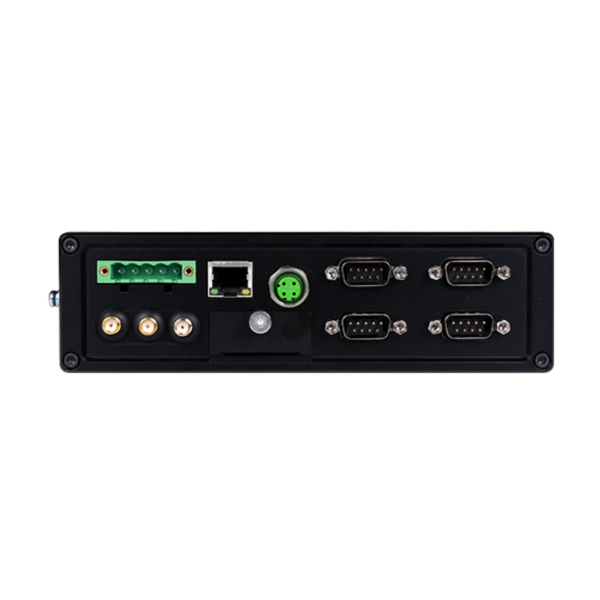

實物圖
PC接口	RJ45/M12（100M/1000M）	RJ45/M12（100M/1000M）	RJ45/M12（100M/1000M）	RJ45/M12（100M/1000M）
CAN FD路數	8路	6路	4路	4路
CAN FD接口形式	DB37	DB37	DB9	DB9
CAN FD仲裁ID段波特率	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps
CAN FD數據段加速波特率	100K~5Mbps	100K~5Mbps	100K~5Mbps	100K~5Mbps
接收數據流量	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）
120歐終端電阻	配置工具使能	配置工具使能	配置工具使能	配置工具使能
車載以太網路數	4路	1路	1路	-
LIN路數	4路	-	4路	-
數字量輸入	4路	2路	2路	-
數字量輸出	2路	2路	2路	-
記錄方式	SATA硬盤	SD卡	SD卡	SD卡
SD卡類型	-	Class10	Class10	Class10
標配存儲卡	512GB	64GB	64GB	64GB
最高存儲卡	2TB	256GB	256GB	256GB
4G數據上云	支持	支持	支持	-
WiFi數據上云	支持	支持	支持	-
北斗/GPS定位	支持	支持	支持	-
RTC實時時鐘	支持	支持	支持	支持
視頻記錄	支持	支持	支持	支持
工業級	-40~85℃（不含SD卡） 2500VDC 電氣隔離
供電電壓	DC9~36V	DC9~48V	DC9~48V	DC9~48V
外殼	金屬	金屬	金屬	金屬
體積	179mm×130mm×54.4mm	179mm×131.5mm×50.4mm	179mm×131.5mm×50.4mm	179mm×131.5mm×50.4mm
