ZLG 車載單雙通道CAN(FD)-bus數據記錄儀

型　　號：CAN(FD)DTU系列

名　　稱：ZLG 車載單雙通道CAN(FD)-bus數據記錄儀

品　　牌：致遠電子(ZLG)

分　　類：專用分析儀 > CAN總線分析儀

產品選型：

CANFDDTU-200UWGR CANFDDTU-200UWG CANFDDTU-200UR CANDTU-200UWGR CANDTU-200UWG CANDTU-200UR CANDTU-100UR CANDTU-200R-mini CANDTU-100R-mini

描　　述：

廣州致遠電子股份有限公司推出的CAN(FD)DTU系列車載CAN(FD)-bus數據記錄儀，集成了1-2路符合ISO11898標準的獨立CAN(FD)-bus通道，標配存儲介質為64G高速SD卡或者16G板載存儲，可以長時間記錄CAN FD和CAN2.0A/B格式的報文信息(依型號而定)。使用ZCANConfigTool/CANDTU配置工具，可以將存儲方式配置為長時間記錄、條件記錄、預觸發記錄和定時記錄等多種記錄模式，數據可直接記錄或工具轉換為blf、crf、asc、csv等九種格式文件，兼容主流分析軟件ZXDoc/ZCANPRO，為后期深入分析提供極大便利。

產品介紹

CANFDDTU系列選型表

型號	CANFDDTU-200UWGR	CANFDDTU-200UWG	CANFDDTU-200UR
產品圖
國產主控芯片	??	??	??
PC接口	USB2.0（480Mbps）	USB2.0（481Mbps）	USB2.0（482Mbps）
CAN FD路數	2路	2路	2路
CAN FD接口形式	DB9	DB9	DB9
CAN FD仲裁ID段波特率	40K~1Mbps	40K~1Mbps	40K~1Mbps
CAN FD數據段加速波特率	100K~5Mbps	100K~5Mbps	100K~5Mbps
接收數據流量	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）
120歐終端電阻	配置工具使能	配置工具使能	配置工具使能
LIN路數	1路	1路	1路
數字量輸入	1路	1路	1路
數字量輸出	1路	1路	1路
SD卡類型	Class10	-	Class10
標配存儲卡	64GB	-	64GB
最高存儲卡	256GB	-	256GB
4G數據上云	支持	支持	-
WiFi數據上云	-	-	支持
北斗/GPS定位	支持	支持	-
RTC實時時鐘	支持	支持	支持
工業級	-40~85℃（不含SD卡） 2500VDC 電氣隔離
供電電壓	DC 9~48V	DC 9~48V	DC 9~48V
外殼	金屬
體積	155.5mm×85.3mm×27mm

CANDTU系列選型表

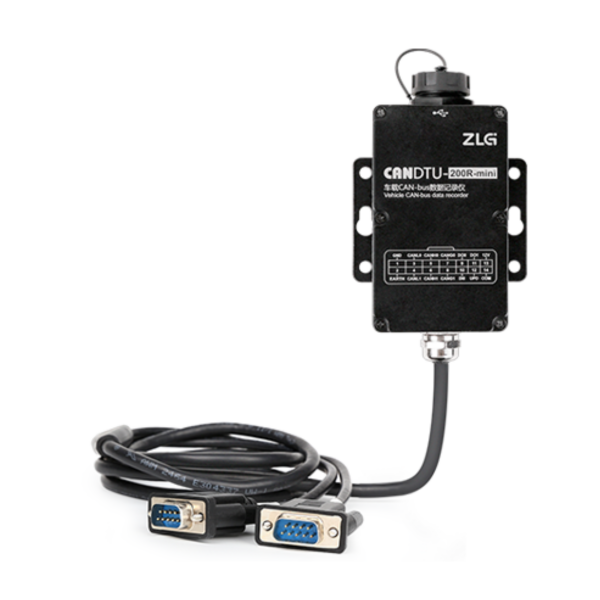

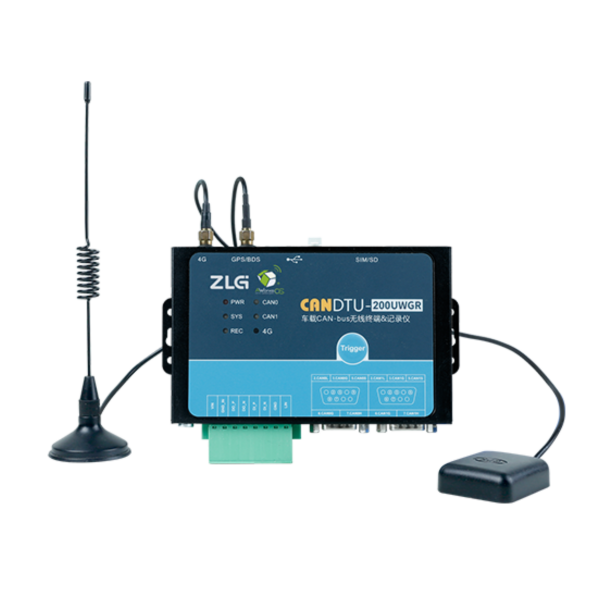

型號	CANDTU-200UWGR	CANDTU-200UWG	CANDTU-200UR	CANDTU-100UR	CANDTU-200R-mini	CANDTU-100R-mini
產品圖
PC接口	USB2.0（480Mbps）	USB2.0（480Mbps）	USB2.0（480Mbps）	USB2.0（480Mbps）	USB2.0（480Mbps）	USB2.0（480Mbps）
CAN路數	2路	2路	2路	1路	2路	1路
CAN接口形式	DB9	DB9	DB9	DB9	DB9	DB9
CAN仲裁段波特率	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps
接收數據流量	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）
120歐終端電阻	配置工具使能	配置工具使能	配置工具使能	配置工具使能	配置工具使能	配置工具使能
LIN路數	1路	1路	1路	-	-	-
數字量輸入	1路	1路	1路	-	1路	-
數字量輸出	1路	1路	1路	-	2路	-
SD卡類型	Class10	-	Class10	Class10	-	-
標配存儲卡	64GB	-	64GB	32GB	16GB	16GB
最高存儲卡	256GB	-	256GB	256GB	16GB	16GB
4G數據上云	支持	支持	-	-	-	-
北斗/GPS定位	支持	支持	-	-	-	-
RTC實時時鐘	支持	支持	支持	支持	支持	支持
工業級	-40~85℃（不含SD卡） 2500VDC 電氣隔離
供電電壓	DC 7.5~48V	DC 7.5~48V	DC 7.5~48V	DC 7.5~48V	DC 9~48V	DC 9~48V
外殼	金屬
體積	157mm85.3mm31mm				101mm83.4mm41.5mm
