ZLG 高性能以太網轉CAN模塊
致遠電子CANET系列以太網-CAN轉換器實現CAN-bus數據和Ethernet數據相互傳輸?shù)墓δ埽鼉?nèi)部集成了1、2、4、8路的CAN-bus 接口和1、2路Ethernet 接口或者光纖接口，并自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和Ethernet網絡的互連互通，建立以太網-CAN兩層網絡架構，實現遠程控制，大大擴展CAN-bus網絡的應用范圍。
CANET系列產品均為工業級產品，可以工作在-40℃～85℃的溫度范圍內。它具有10M/100M自適應以太網接口，CAN口通信波特率為5K~1Mbps，具有TCP Server、TCP Client、UDP等多種工作模式，高性能型支持254個TCP連接或多達6×254個UDP“連接”。
CAN與以太網接口均為工業級設計，CAN接口自帶磁耦隔離模塊，使其避免由于地環流的損壞，強大的抗靜電和浪涌能力，使之可以在惡劣環境中使用。
本系列產品均配有可在Win2000/XP/WIN7/WIN8/WIN10、各種Linux等操作系統下工作的配置軟件與二次開發程序包，并包含詳細的應用例程。并且提供個性化定制服務。
快速選型
|
型號 |
CANET-8E-U [停產] |

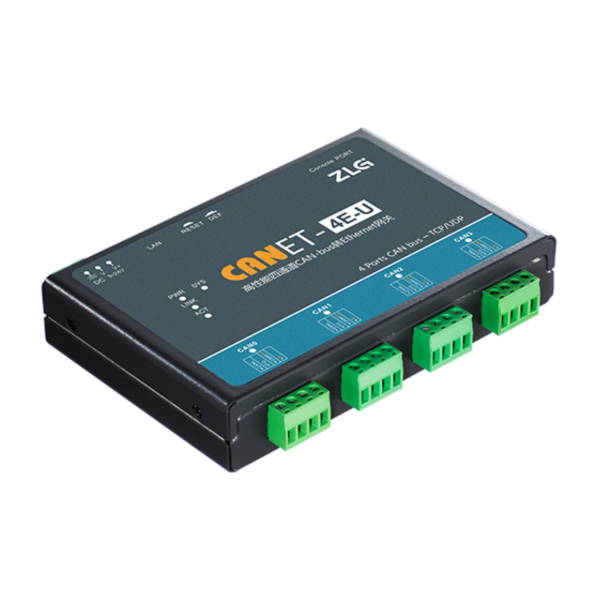

CANET-4E-U |

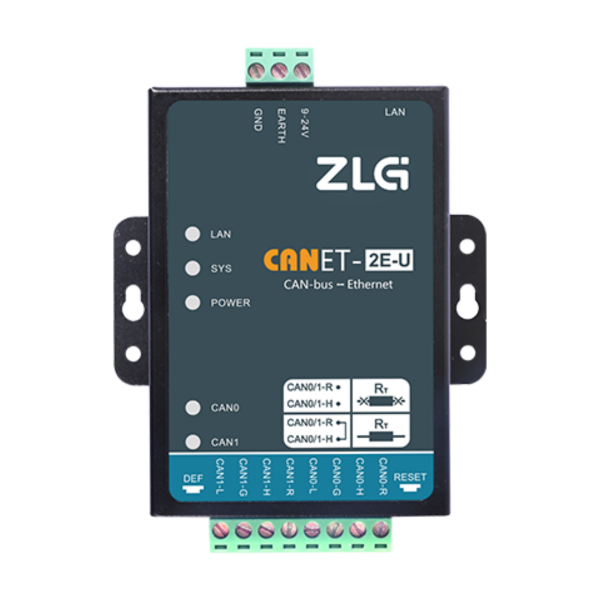

CANET-2E-U |

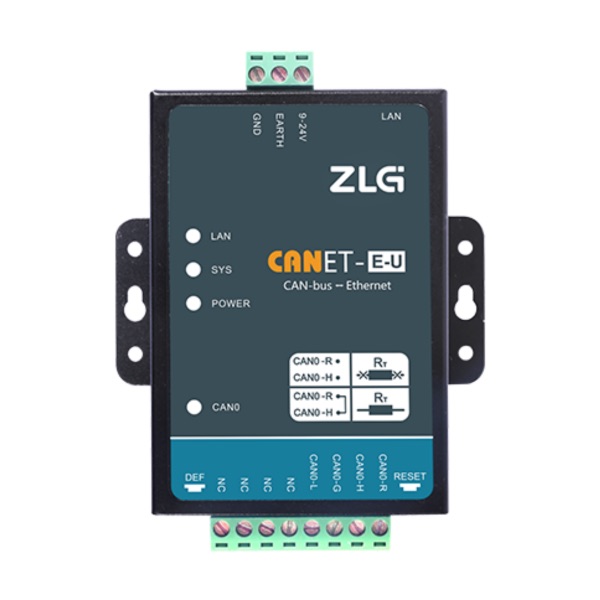

CANET-E-U |
CANSwitch-AN2S2 |
CANSwitch-AF2S2 |
|
實物圖 |
|
|
|
|
|
|
|
性能特色 |
高性能系列，健壯的以太網協議棧適用于各種復雜網絡，轉發快，低延時 |
|||||
|
以太網速率 |
100M/1000M自適應 |
100M/1000M自適應 |
100M/1000M自適應 |
100M/1000M自適應 |
100M/1000M自適應 |
100M |
|
CAN路數 |
8路 |
4路 |
2路 |
1路 |
2路 |
2路 |
|
CAN接口形式 |
DB9 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
|
CAN仲裁ID 段波特率 |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
|
CAN發送能力*1 |
8000幀/秒（每路） |
8000幀/秒（每路） |
8000幀/秒（每路） |
8000幀/秒（每路） |
8000幀/秒（每路） |
8000幀/秒（每路） |
|
CAN接收能力*1 |
12000幀/秒（每路） |
12000幀/秒（每路） |
12000幀/秒（每路） |
12000幀/秒（每路） |
12000幀/秒（每路） |
12000幀/秒（每路） |
|
CAN端120歐姆終端電阻 |
撥碼開關 |
內置可配置 |
內置可配置 |
內置可配置 |
內置可配置 |
內置可配置 |
|
TCP Sever模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCP Client模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
UDP模式 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
TCPServer最大連接數 |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
|
TCPClient最大連接數 |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
254（每路） |
|
UDP最大連接數 |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
16×254（每路） |
|
轉發延時 |
<5ms |
<5ms |
<5ms |
<5ms |
<5ms |
<5ms |
|
CAN口故障通知 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
PC接口 |
2路以太網RJ45接口 |
1路以太網RJ45接口 |
1路以太網RJ45接口 |
1路以太網RJ45接口 |
2路以太網RJ45接口 |
2路單模光纖SC接口 |
|
工業級 |
-40~85℃ 2500VDC 電氣隔離 |
|||||
|
功耗 |
3000mW |
3150mW |
3350mW |
4350mW |
3350mW |
3350mW |
|
體積 |
165mm×102mm×48mm |
178mm×102.4mm×32mm |
95mm×87.5mm×26mm |
95mm×87.5mm×26mm |
178mm×102.4mm×32mm |
178mm×102.4mm×32mm |
*1：單通道1Mbps，0字節數據域的情況下
