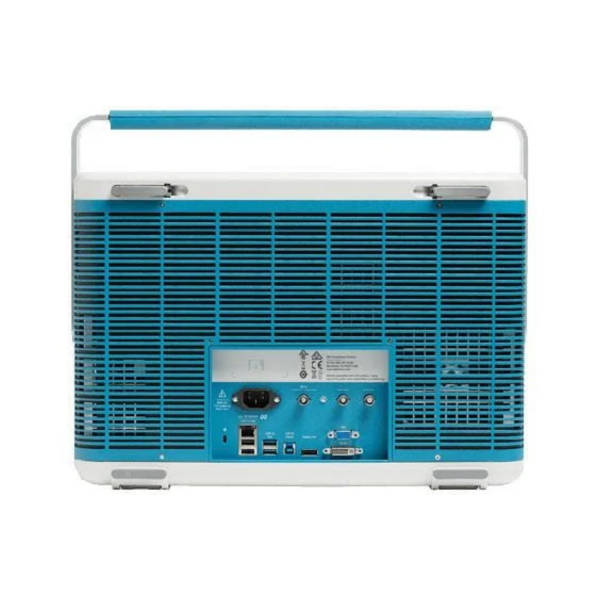

型號概述
|
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
函數發生器輸出 |
|
MSO54B |
350 MHz - 2 GHz |
6.25GS/s |
62.5 M - 500 M |
4 |
多達32（可選） |
1（選配） |
|
MSO56B |
350 MHz - 2 GHz |
6.25GS/s |
62.5 M - 500 M |
6 |
多達48（可選） |
1（選配） |
|
MSO58B |
350 MHz - 2 GHz |
6.25GS/s |
62.5 M - 500 M |
8 |
多達64（可選） |
1（選配） |
|
型號 |
MSO54B |
MSO56B |
MSO58B |
|
|
FlexChannel 輸入通道 |
4 |
6 |
8 |
|
|
最大模擬通道數 |
4 |
6 |
8 |
|
|
最大數字通道數（帶可選邏輯探頭） |
32 |
48 |
64 |
|
|
帶寬（計算的上升時間） |
350 MHz (1.15 ns)， 500 MHz (800 ps)， 1 GHz (400 ps)， 2 GHz (225 ps) |
|||
|
DC 增益精度 |
< 2 GHz 型號 |
50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置） |
||
|
2 GHz 型號 |
50 Ω：±1.2%，(±2.0% @ ≤ 1 mV/div) ±0.6% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的滿刻度，（±1.0% 的滿刻度 @ 1 mV/div 和 500 μV/div 設置） |
|||
|
ADC 分辨率 |
12位 |
|||
|
垂直分辨率 |
8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s（高分辨率） 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率） |
|||
|
采樣率 |
在所有模擬/數字通道上 6.25 GS/s（160ps 分辨率） |
|||
|
記錄長度（標配） |
在所有模擬/數字通道上 62.5 M 點 |
|||
|
記錄長度（選配） |
所有模擬/數字通道上 125 M、250 M 或 500 M 樣點 |
|||
|
任意波形/函數發生器（可選） |
13 種預先定義的波形類型，高達 100 MHz 輸出 |
|||
|
DVM |
4 位 DVM（產品注冊后免費） |
|||
|
觸發頻率計數器 |
8 位頻率計數器（產品注冊后免費） |
|||
主要特點
了解 5 系列 B
- 滿足當今和未來需求的性能
- 直觀的控制
- 富有洞察力的測量和分析
- 多通道頻譜分析
富有洞察力的測量
使用高分辨率 12 位模數轉換器查看信號詳細信息。查看多通道光譜分析、測量統計數據、表格和趨勢圖，隨時換個角度思考。
- 1.25 GHz 時為 12 位分辨率，50 MHz 時為 16 位分辨率
- 內置 DDC 支持多通道同步頻譜分析
- 結果表、測量統計數據、直方圖和和趨勢圖視圖
高級解決方案
5 系列支持廣泛的特定應用測量，滿足您的各種需求。單獨添加高級分析程序包或安裝應用程序包，以處理更多不同的工作。
- 支持超過 25 種串行協議，覆蓋常見的接口
- 先進的單相和三相功率分析程序包
- 確保信號完整性和電源完整性的測量工具
- 可選的Windows® 操作系統讓您可以運行 PC 軟件
查看更多信號的更多方法
使用多功能輸入和先進的探測技術，您可以看到更多信息。

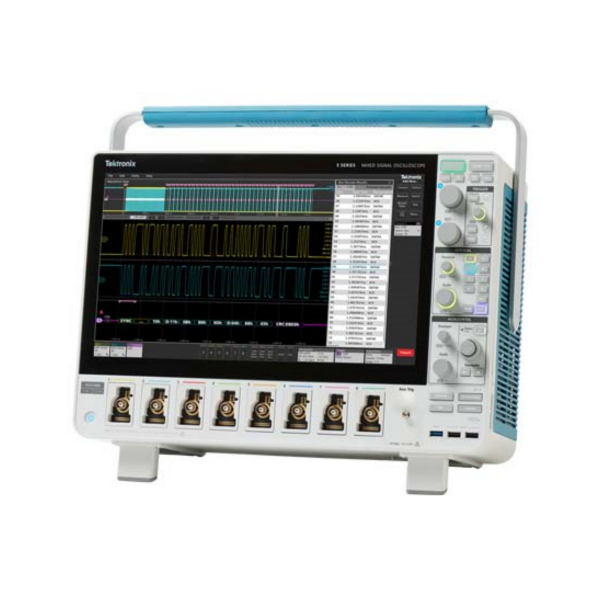

- 多達 8 個 FlexChannel? 輸入，支持多達 8 個模擬或 64 個數字信號，以及一個外部觸發輸入
- 包括 500 MHz 或 1 GHz 探頭，輸入電容僅為 3.9 pF
- TekVPI 探頭接口支持廣泛的有源探頭、差分探頭、絕緣探頭和電流探頭
