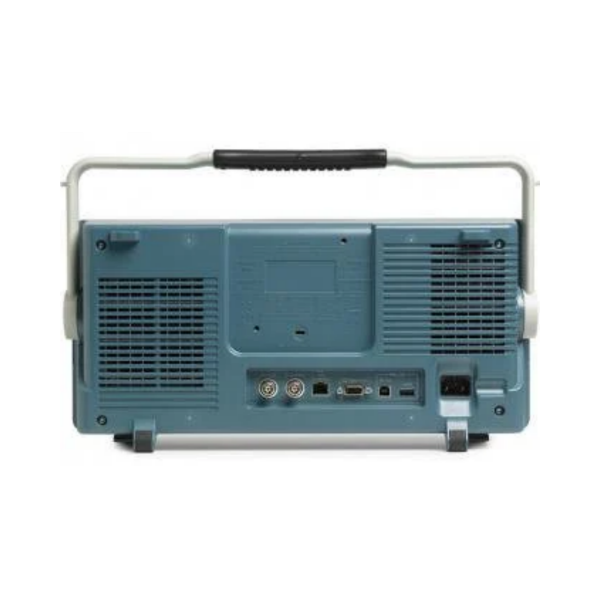

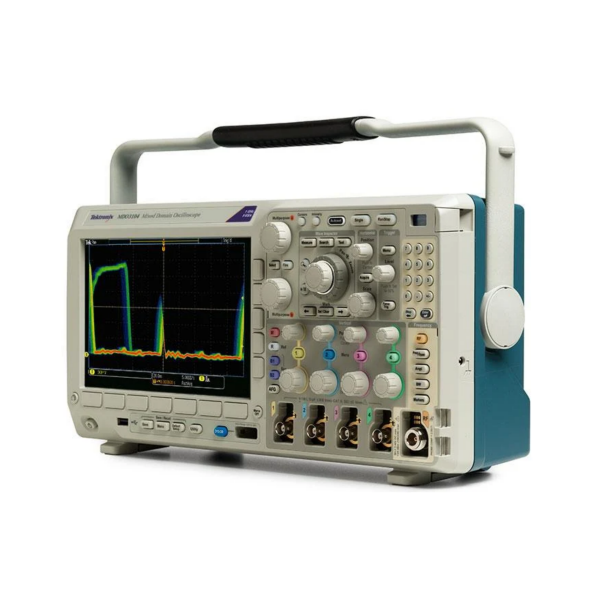

泰克MDO3000系列 混合域示波器
型號概述
|
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
頻譜分析儀 |
函數發生器輸出 |
|
MDO3012 |
100 MHz |
2.5 GS/s |
10M點 |
2 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3014 |
100 MHz |
2.5 GS/s |
10M點 |
4 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3022 |
200 MHz |
2.5 GS/s |
10M點 |
2 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3024 |
200 MHz |
2.5 GS/s |
10M點 |
4 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3032 |
350 MHz |
2.5 GS/s |
10M點 |
2 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3034 |
350 MHz |
2.5 GS/s |
10M點 |
4 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3052 |
500 MHz |
2.5 GS/s |
10M點 |
2 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3102 |
1 GHz |
5 GS/s |
10M點 |
2 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3054 |
500 MHz |
2.5 GS/s |
10M點 |
4 |
16（選配） |
最高3 GHz |
1條（可選） |
|
MDO3104 |
1 GHz |
5 GS/s |
10M點 |
4 |
16（選配） |
最高3 GHz |
1條（可選） |
主要性能指標
- 示波器
- 分為2條模擬通道和4條模擬通道兩種型號
- 1 GHz、500 MHz、350 MHz、200 MHz 和 100 MHz 帶寬型號
- 帶寬可升級（最高達 1 GHz）
- 最高達 5 GS/s 采樣率
- 所有通道上 10 M 記錄長度
- >280,000 wfm/s 的最大波形捕獲速率
- 標配無源電壓探頭，3.9 pF電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬
- 頻譜分析儀
- 頻率范圍
（1）標配：9 kHz - 示波器帶寬
（2）選配：9 kHz - 3 GHz
- 超高捕獲帶寬，最高 3 GHz
- 任意函數發生器（選配）
- 13 種預先定義的波形類型
- 50 MHz 波形生成功能
- 128 k 任意波形發生器記錄長度
- 250 MS/s 任意波形發生器采樣率
- 邏輯分析儀（選配）
- 16條數字通道
- 所有通道上 10 M 記錄長度
- 121.2 ps 定時分辨率
- 協議分析儀（選配）
- 支持I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429和音頻標準等串行總線
- 數字電壓表/頻率計數器（產品注冊后免費提供）
- 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量
- 5 位頻率測量
