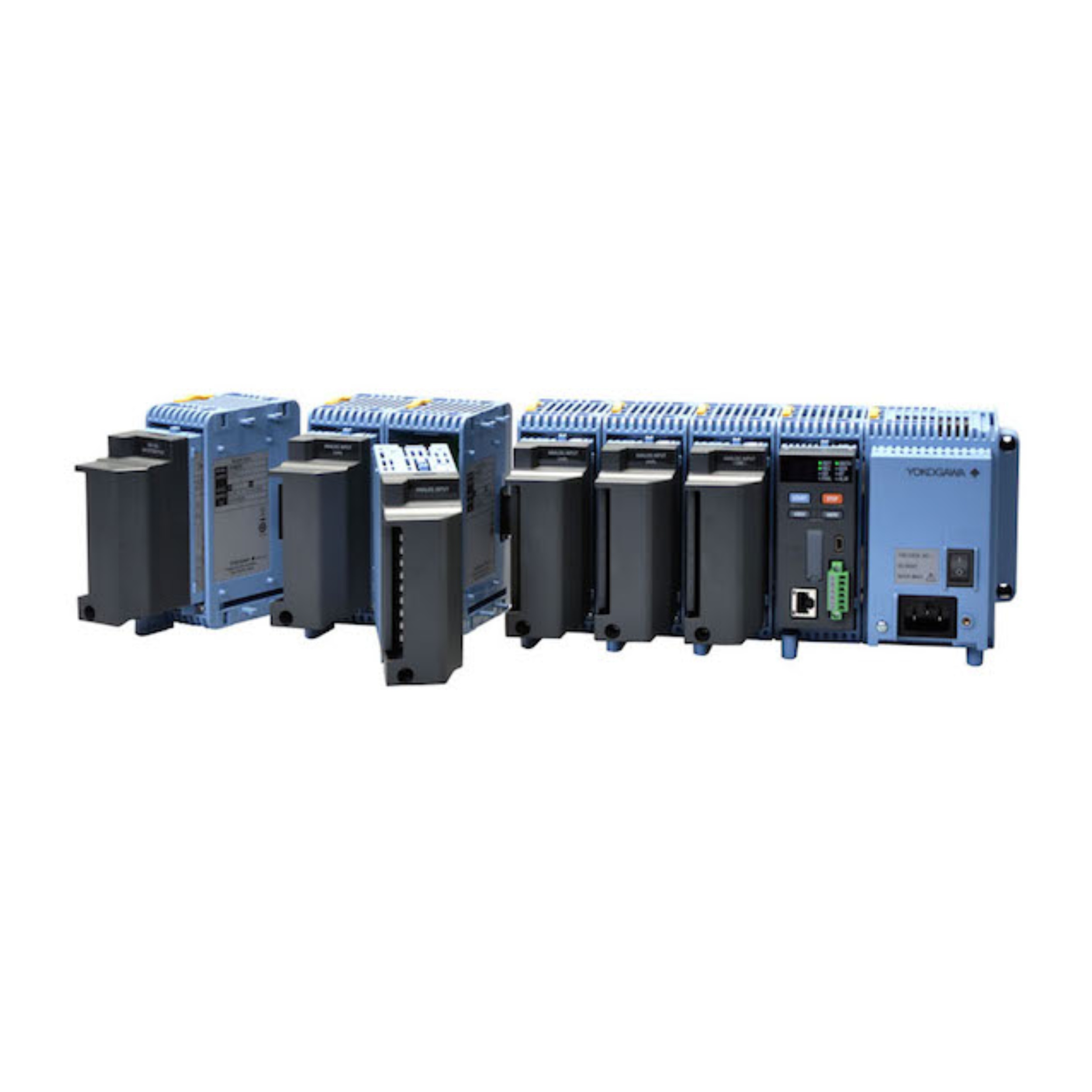

橫河GM10 數據采集系統

型　　號：GM10

名　　稱：橫河GM10 數據采集系統

品　　牌：橫河(YOKOGAWA)

分　　類：數據采集 > 數據采集系統

描　　述：

GM10是橫河電機（Yokogawa）SMARTDAC+ 數據采集系統和控制產品系的最新研發產品。SMARTDAC + 是數據采集和控制的一種全新方式，以人性化、簡便的操作為設計重點。通過智能架構，GM10實現了數據采集系統的可擴展化。

產品介紹

實現了可擴展的數據采集系統

自由增加通道數

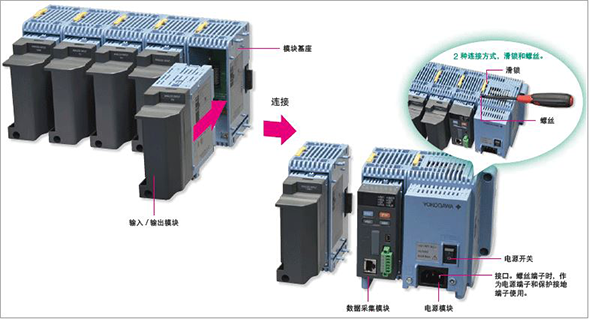

YOKOGAWA專有模塊構造 (專利申請中)

一次可擴展一個模塊

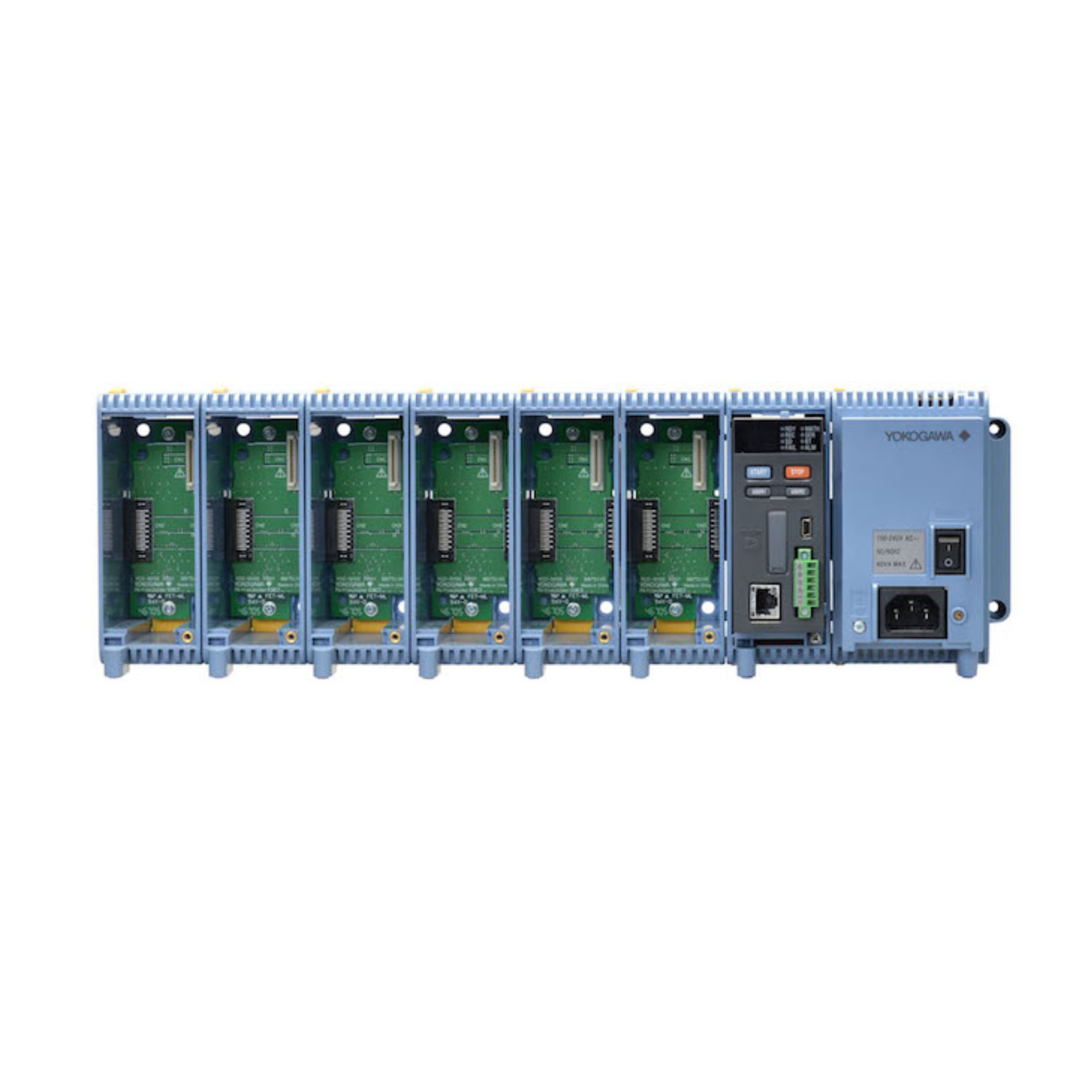

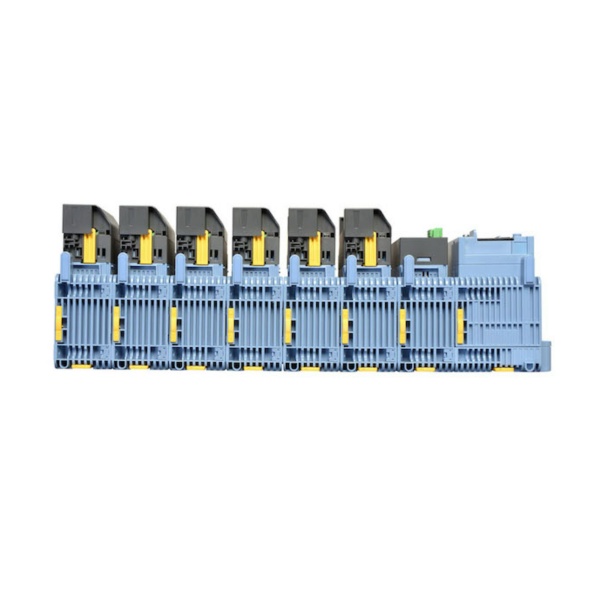

設計獨特，模塊可放入相連的模塊基座
模塊基座可確保連接 (支持滑鎖和螺絲固定)
可從前面板插拔模塊，便于維護

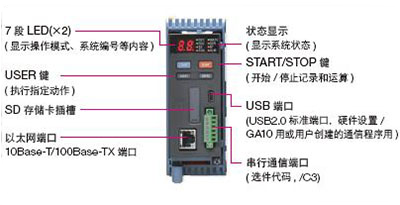

數據采集模塊各部件的名稱

標配測量通道多達100 個（單臺配置）

一個數據采集模塊(GM10) 最多可連接10個 I/O 模塊

Yokogawa GM10 數據采集系統

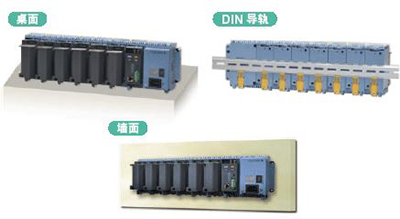

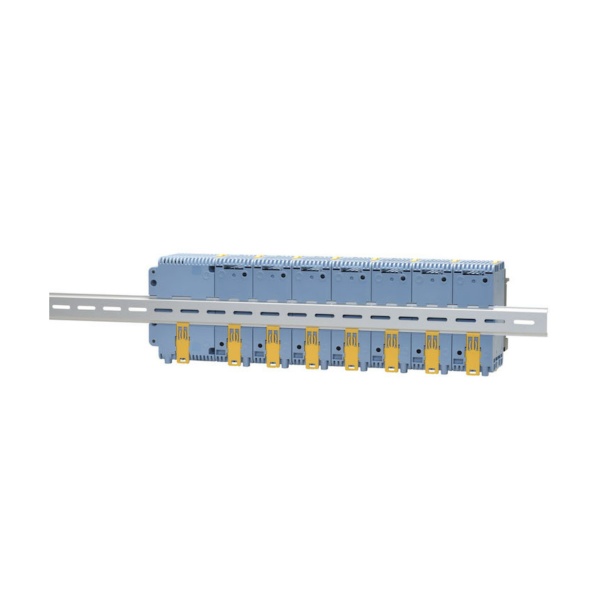

安裝場所不限

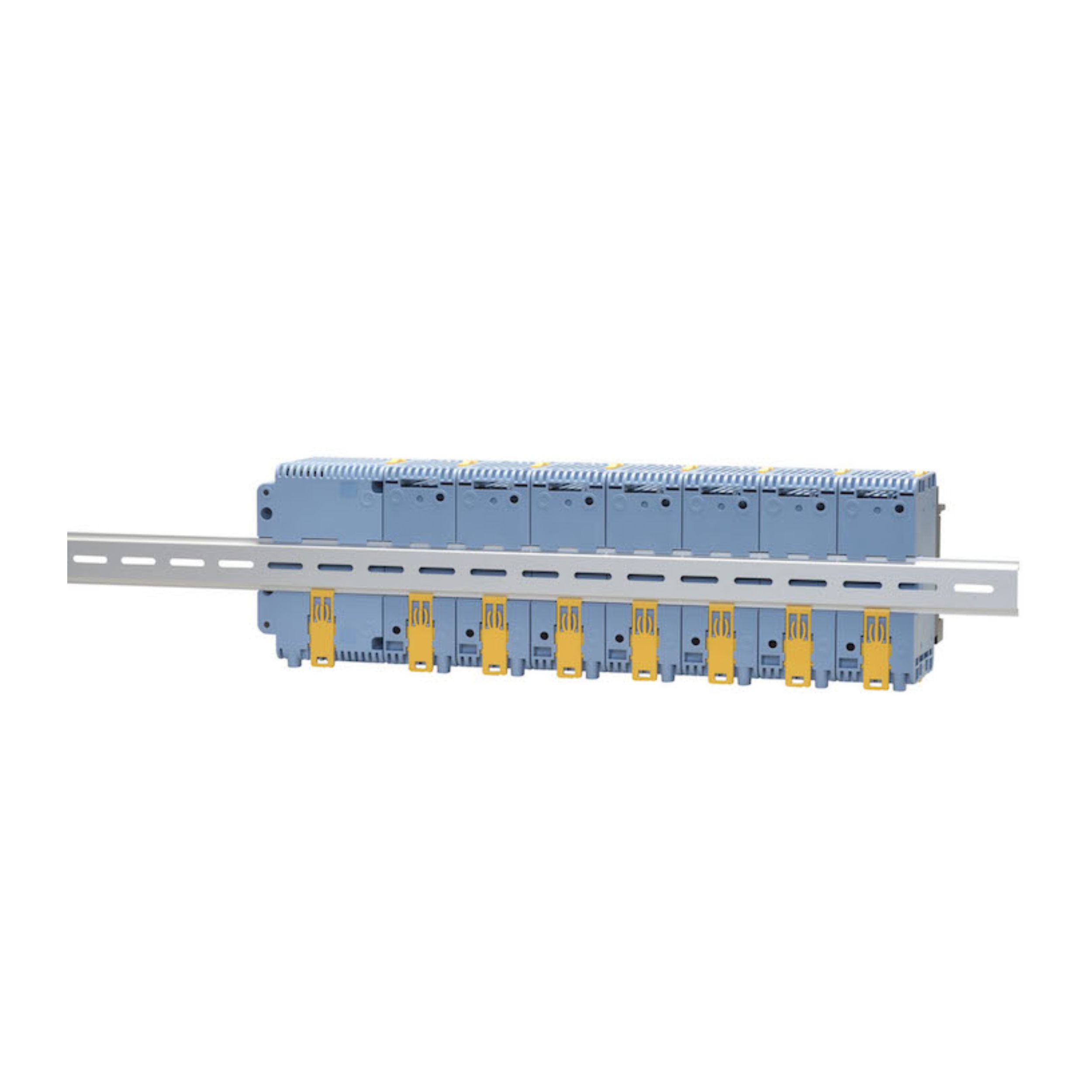

可安裝在桌面、DIN 導軌或墻上。

可選多種 I/O 模塊

可根據應用需求選擇模塊。可提供抗噪聲、電磁繼電器型模塊。所有模塊均配置可拆卸端子塊，接線方便。與 SMARTDAC+ 系列產品使用的模塊相同。

型號	產品名稱	測量/應用	通道數
GX90XA-10-U2	模擬輸入模塊	DC 電壓、熱電偶、RTD、接點(半導體繼電器掃描型)	10
GX90XA-10-L1		DC 電壓、熱電偶、接點(低耐壓型)	10
GX90XA-10-T1		DC 電壓、熱電偶、接點(電磁繼電器掃描型)	10
GX90XA-10-C1		DC 電流(mA)	10
GX90XD	數字輸入模塊	遠程控制輸入、操作記錄或脈沖輸入	16
GX90YD	數字輸出模塊	報警輸出	6
GX90WD	數字輸入 / 輸出模塊	遠程控制輸入、操作記錄或脈沖輸入 / 報警輸出	DI:8/DO:6

模擬輸入模塊的掃描間隔和測量類型

類型	通道數	掃描間隔（最短）	掃描器	TC	RTD	DCV	DI	mA	用途
通用 (-U2)	10	100ms	SSR	√	√	√	√		通用
低耐壓繼電器(-L1)	10	500ms	SSR	√		√	√		中等價位
電磁繼電器(-T1)	10	1s	Relay	√		√	√		抗噪聲
DC 電流輸入 (-C1)	10	100ms	SSR					√	僅限mA

內存和最大輸入/輸出通道數

類型	內存	最大輸入/輸出通道數
GM10-1	500 MB	單臺配置	0 to 100
		多臺配置	0 to 100
GM10-2	1.2 GB	單臺配置	0 to 100
		多臺配置	0 to 420

可支持高精度測量的實際值

輸入類型		測量精度* (典型值)
DCV	20 mV	±(讀數的0.01% + 5μV)
DCV	6 V (1-5V)	±(讀數的0.01% + 2mV)
TC	R	±1.1 °C
	K (-200 to 500 °C)	±0.2 °C 但 -200.0 to 0.0°C: ±(讀數的0.15% + 0.2 °C)
	T	±0.2 °C 但 -200.0 to 0.0°C: ±(讀數的0.10% + 0.2 °C)
RTD	Pt100	±(讀數的 0.02% + 0.2 °C)
RTD	Pt100 (高分辨率)	±(讀數的 0.02% + 0.16 °C)
