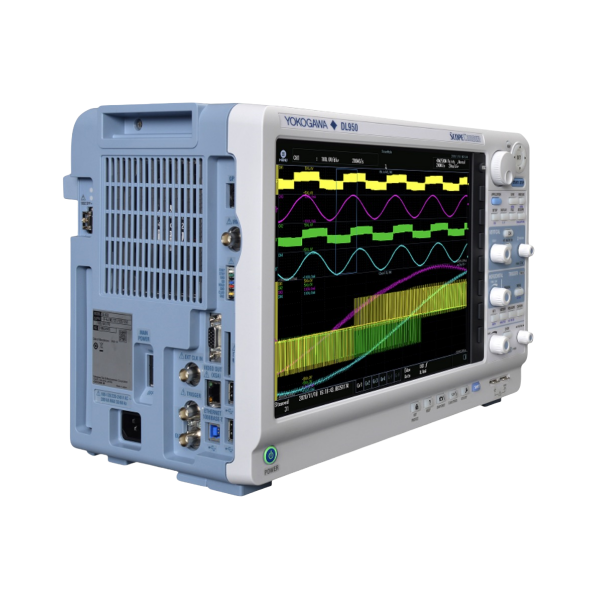

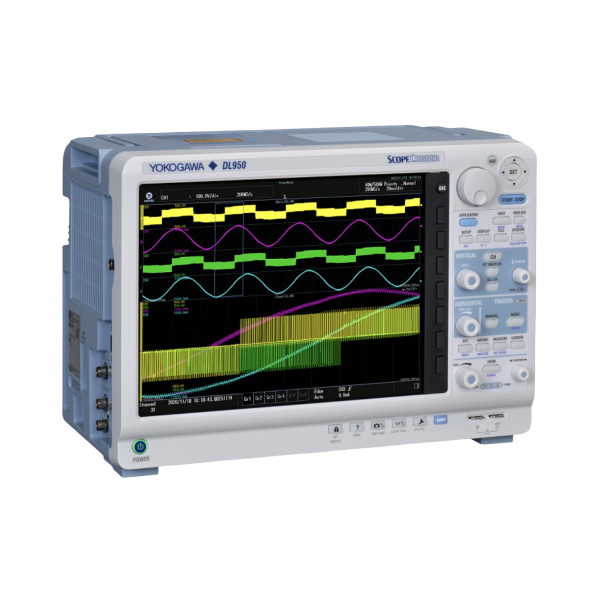

橫河DL950 示波記錄儀

型　　號：DL950

名　　稱：橫河DL950 示波記錄儀

品　　牌：橫河(YOKOGAWA)

分　　類：數據采集設備 > 示波記錄儀

描　　述：

DL950示波記錄儀可捕獲并分析各種電子、物理傳感器信號和串行總線。它是一個獨特的組合，高采樣率，可在長期記錄的同時查看細節。

200MS/s 高速采樣率
8G 點大內存
以 20MS/s 的速度長時間記錄到內部閃存
10Gbps 以太網高速數據傳輸
高達 160CH 的多單元同步運行
明察秋毫 – 分析最細微的波形細節，同時長期觀察多通道信號。DL950 將示波器的高速采樣和與記錄儀的長期數據記錄能力進行了獨特的結合。以高比特分辨率測量信號，卓越的抗噪和隔離技術可在惡劣的環境中保護數據。

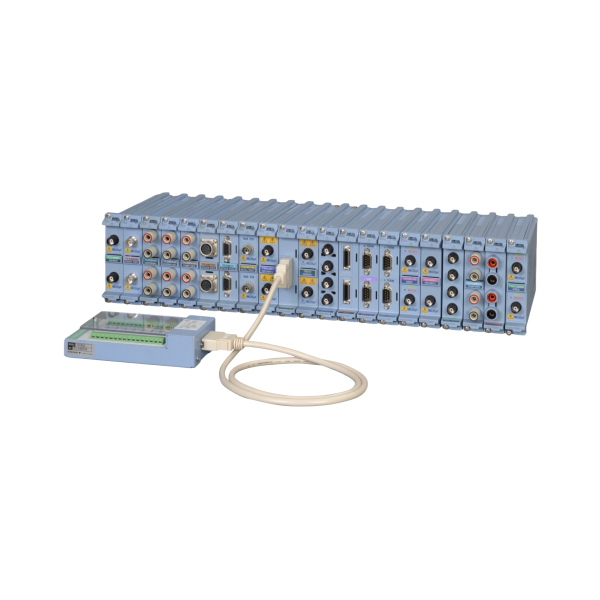

靈活多樣 – 8 個插槽，20 多種輸入模塊，可結合測量電信號、傳感器輸出的機械參數并可解碼車輛串行總線信號。如需更多的測量通道，最多可以將 5 臺 DL950 同步。
易學實用 – 新的應用菜單簡化了各種應用的測量準備工作。還提供了一個大尺寸觸摸屏，便于使用和查看。

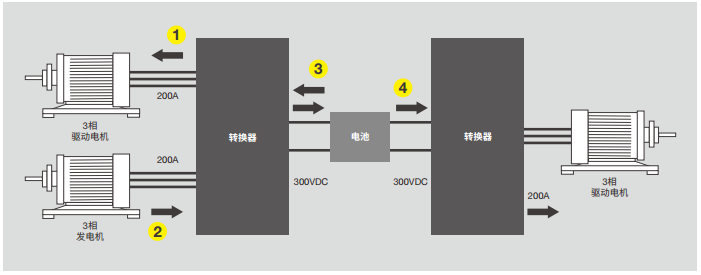

在混合動力電動汽車 (HEV) 的開發中，經常采用 2 電機或 4 電機系統，每個電機直接連接到每組驅動輪上，免除動力系統，增強了設計，并消除在雪地上駕駛 4WD 時的顧慮。在多電機系統中，多通道/高速隔離的 DL950 可以同時捕獲和分析多路信號。

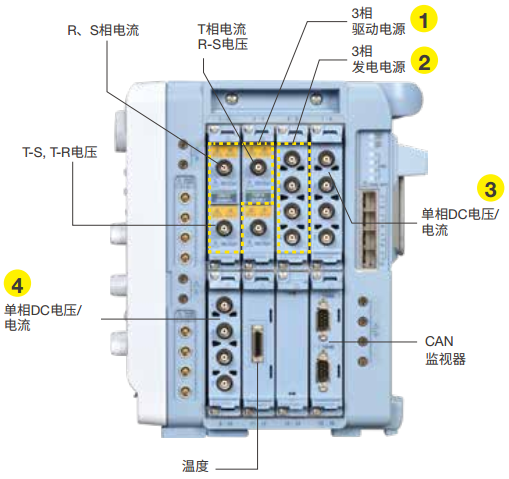

DL950 同時測量電池側的 DC 電源和三相電機側的 AC 電源。它同時測量包括發電機在內的所有變頻器，并評估轉換效率。憑借高抗噪性， DL950 可將變頻器產生的開關噪聲影響降至最低。
可以同時捕獲來自 ECU 的 CAN、 CAN FD、 LIN 和 SENT 信號，以及各部件的溫升。
當使用隔離模塊時，主體和通道之間以及通道和通道之間均是隔離的，因此可以安全測量不同共模電位的點。

DL950 支持可再生能源測試，為可持續發展社會做出了貢獻。對于風力發電機，需要以時間同步的方式監測多個地點的發電效率。這可以通過 GPS 和 IRIG 實現。此外， WT5000 高精度功率分析儀通過 IS8000 可以精確測量 DC 電源并網時的 DC/AC 轉換效率。還可以分析功率值及其趨勢。

所有運動的物體都會有振動。 DL950 的加速模塊可同時捕獲多個振動頻率，并使用 FFT 函數分析頻率以發現異常情況。

DL950 的 VCE 選件主要為車輛開發和評估提供增強的特性和功能。 DL950 支持 CAN/CAN FD 監視模塊 (720242)、 CAN & LIN 總線監視模塊 (720241) 和SENT 監控模塊 (720243)，可以將車載網絡的各個協議通信數據解析成物理量的趨勢波形顯示在監視器上。
解碼的波形也可以作為觸發源。

CAN/CAN FD 總線數據和相關波形可在同一屏幕上查看。例如，可以在同一屏幕上檢查點火開關 ON/OFF 信號，與該信號命令相對應的 CAN FD 信號和壓力信號，以驗證它們之間的相關性。
