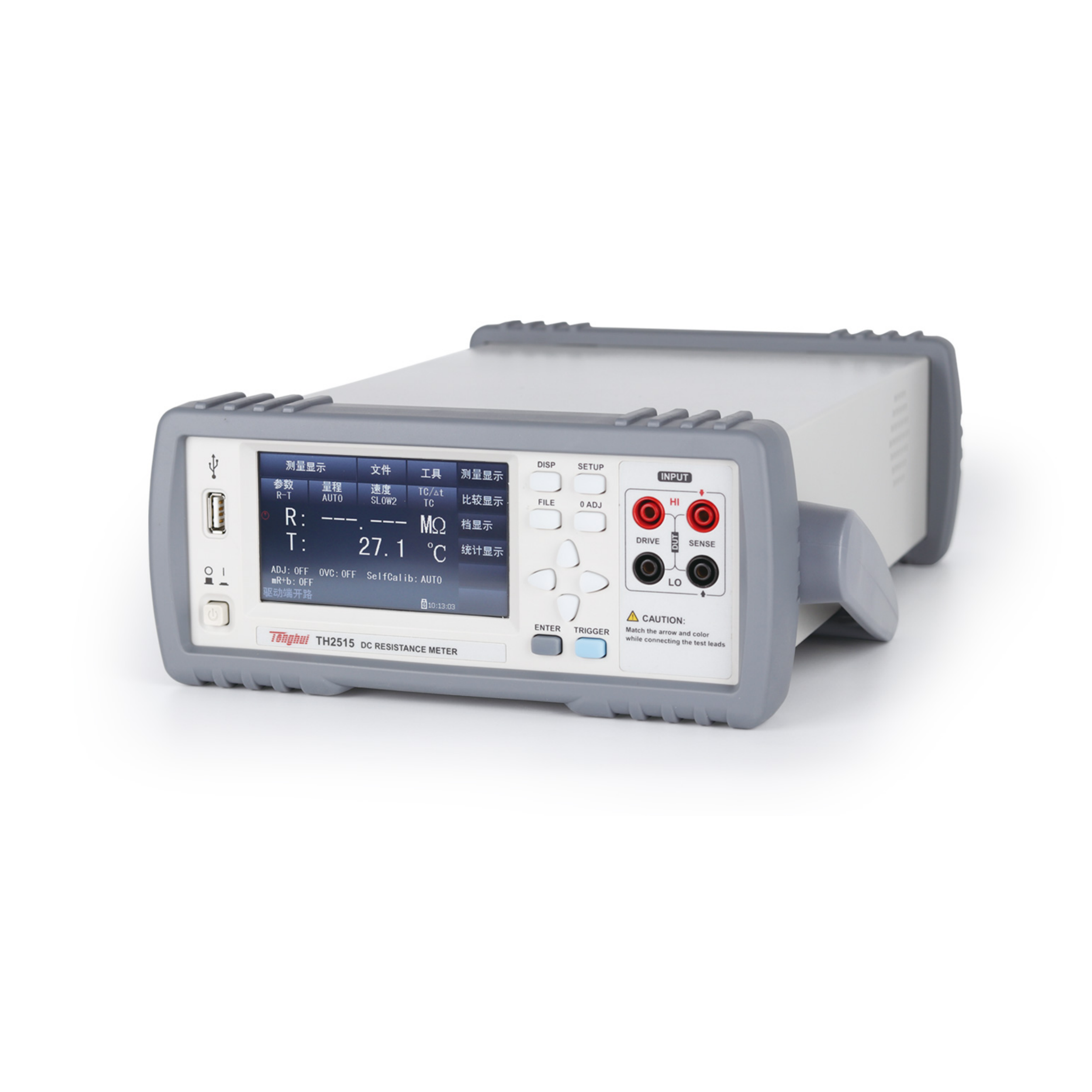

同惠TH2515 直流低電阻測試儀

型　　號：TH2515

名　　稱：同惠TH2515 直流低電阻測試儀

品　　牌：同惠(Tonghui)

分　　類：元器件參數測試 > 毫歐表/微歐計

描　　述：

TH2515 直流電阻測試儀采用當前主流的 32bits CPU 和高密度 SMD 貼裝工藝，帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏，界面清爽、操作便捷；0.01% 的最高電阻測量精度及 0.1uΩ 最小電阻分辨率在國內首屈一指，其適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；很好的消除了熱電對被測元件接觸的影響而引起的潛在誤差；溫度補償和溫度轉換功能免除環境溫度對測試工作的影響；失調電壓補償功能能夠有效消除被測件的自身的電動勢以及接觸電勢差；其超高速的測試速度以及通過 handler 接口可以輸出 10 檔不同邊界的比較結果信號，便于生產線上的自動化操作。TH2515 提供了幾乎所有主流的接口功能，可方便的與 PC 進行數據通訊和遠程控制。

產品介紹

技術參數

產品型號		TH2515
顯示器		24位色；分辨率為400 X 272的RGB真彩色TFT LCD顯示器帶觸屏功能
讀數位數		5 ? 位
測量范圍		0.1μΩ --110MΩ
電阻量程		電流	分辨率	準確度 Rd%+FS%
20 mΩ		1A	0.1μΩ	0.10+0.025
200mΩ			1μΩ	0.35+0.030
2Ω		100mA	10μΩ	0.035+0.010
20Ω		10mA	100μΩ	0.025+0.008
200Ω			1mΩ	0.01+0.002
2kΩ		1mA	10mΩ	0.01+0.002
20kΩ		100μA	100mΩ	0.01+0.002
100kΩ			1Ω	0.01+0.005
1MΩ		10μA	10Ω	0.02+0.005
10MΩ		1μA	100Ω	0.1+0.010
100MΩ		100nA	1kΩ	1+0.1
測量功能
電阻測量時間		FAST：7ms；MED：22ms；SLOW1：102ms；SLOW2：402ms 以上為DISPLAY OFF，當DISPLAY ON 另加20ms。
溫度測量時間		100 ± 10ms
測試端配置		四端
測量平均設置		1-255
清“0”		√
量程切換		自動、手動
觸發方式		內部、手動、外部、總線
電源頻率選擇		√ （避免電源噪聲干擾）
測量設置參數保存		30組
低電壓測量		開路電壓：≤ 60mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ
熱電勢消除		√
統計功能		平均值、最大值、最小值、總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK）
測試線接觸檢查		√ 檢測測量線是否連接正常
多極連接器		√（可選高阻測試噪聲抑制功能）
Beep工作狀態		比較器、檔比較、按鍵
按鍵鎖定		√
溫度測量
溫度測量1		-10.0℃--99.9℃ 傳感器：PT500
溫度測量2		模擬輸入：0V--2V 顯示：-99.9℃ - 250℃
溫度補償功能		（電阻測量值轉換為設定溫度時的阻值）
溫度轉換功能		（由加溫前后電阻測試值獲得溫升）
比較判別
比較器	信號輸出	HI/IN/LO
	訊響	鳴叫模式：OFF，IN，HI/LO
	極限設置方式	絕對值上/下限，百分比上下限+標稱值
分選		10檔，絕對值/百分比
外觸發延遲時間		自動：由量程、低電壓模式ON/OFF、OVC(失調電壓補償)ON/OFF決定手動：0.000--9.999s
外輸入觸發		上升沿/下降沿可選
接口配置		USB DEVICE 、USB HOST 、RS232、LAN、HANDLE R、GPIB（OPTION）
一般技術指標
溫度、濕度		0℃ -- 40℃，≤ 90%RH
保證精度溫度濕度		23±5℃ ≤80%RH
供電電源	電壓	110V~220V
	頻率	50Hz/60Hz
功耗		30 VA
尺寸		215mm×87mm×335mm（凈尺寸） 235mm×105mm×360mm（加護套后）
重量		約3.6kg
