中策ZC2516系列低電阻測試儀

型　　號：ZC2516系列

名　　稱：中策ZC2516系列低電阻測試儀

品　　牌：中策儀器(ZCTEK)

分　　類：元器件參數測試 > 毫歐表/微歐計

產品選型：

ZC2516 ZC2516A ZC2516B

描　　述：

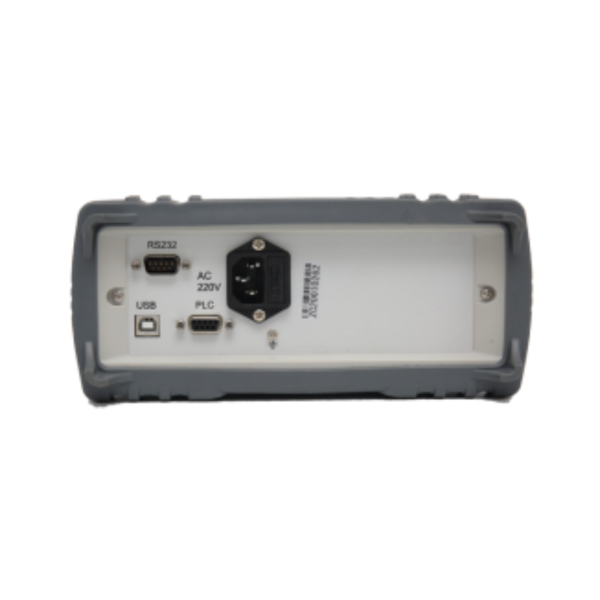

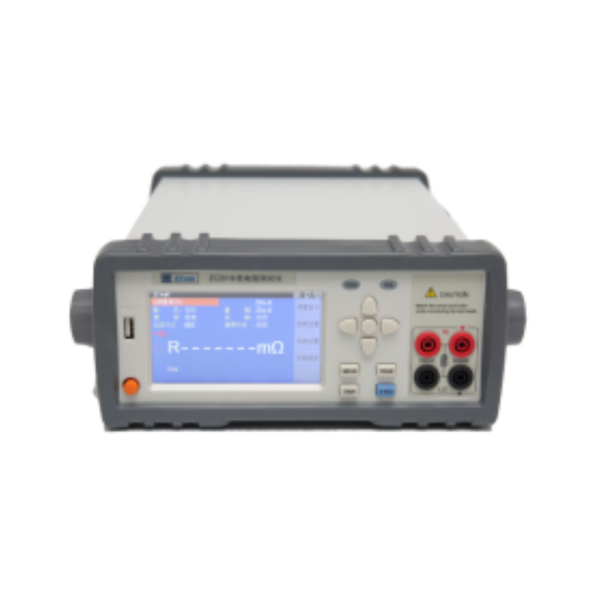

ZC2516 系列智能低電阻測試儀專用于測試各種電阻，帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏，操作簡單，測試速度快，適用于各種電阻設計、檢驗、質量控制和生產測試。本機附加三檔分選功能。在分選狀態時，可選擇顯示電阻值或百分比值，且可依設定值判斷電阻值的太大、太小或?yàn)榱计?。在儀器后面板同時有分選接口，使該接口啟動信號進行測量，測試結果同時由后面板該接口輸出，通過此信號接口使本儀器可接于元件機械處理設備，而進行自動測試。另外，本機有 USB 接口，面板功能可完全由電腦控制，測試結果亦可通過 USB 接口送回電腦保存，或者數據直接存入 U 盤保存。

產品介紹

型號概述

型號		ZC2516			ZC2516A			ZC2516B
顯示器		帶觸摸功能的24 位色 4.3 英寸彩色液晶屏
讀數位數		4 ?位
測量范圍		1μΩ～2MΩ			10μΩ～200KΩ			1μΩ～20KΩ
電阻量程		電流	分辨率	精度Rd%+字	電流	分辨率	精度Rd%+字	電流	分辨率	精度Rd%+字
20mΩ		1A	1μΩ	±0.2%±3	1A	1μΩ	無	1A	1μΩ	±0.2%±3
200mΩ		1A	10μΩ	±0.1%±3	1A	10μΩ	±0.1%±3	1A	10μΩ	±0.1%±3
2Ω		10mA	100μΩ	±0.05%±3	10mA	100μΩ	±0.05%±3	10mA	100μΩ	±0.05%±3
20Ω		10mA	1mΩ		10mA	1mΩ		10mA	1mΩ
200Ω		1mA	10mΩ		1mA	10mΩ		1mA	10mΩ
2KΩ		100μA	100mΩ		100μA	100mΩ		100μA	100mΩ
20KΩ			1Ω			1Ω			1Ω
200KΩ		10μA	10Ω		10μA	10Ω		10μA	10Ω	無
2MΩ		1μA	100Ω	±0.1%±3	1μA	100Ω	無	1μA	100Ω
開路電壓		＜1.0V：20mΩ、200mΩ、2Ω、20Ω ＜5V：200Ω、2KΩ、20KΩ、200KΩ、2MΩ
溫度系數		100ppm：20mΩ 50ppm：200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ、200KΩ、2MΩ
工作模式		連續/單次
測試端配置		4 端（2 根電壓檢測端，2 根電流驅動端）
量程切換		自動/手動
測量速度		快速20 次/秒，中速 10 次/秒，慢速 5 次/秒
環境		工作溫度：0～40℃，存儲溫度：-40℃～+75℃
工作濕度		0～75% R.H.
電源		220V/50Hz
觸發方式		內部、手動；外部、總線
比較器	信號輸出	HI/IN/LO
	訊響	鳴叫模式：OFF，IN，HI/LO
	極限設置方式	3檔，絕對值，百分比
接口配置		USB DEVICE、USB HOST、RS232、HANDLER
體積		270mm110mm370mm
凈重		4KG
