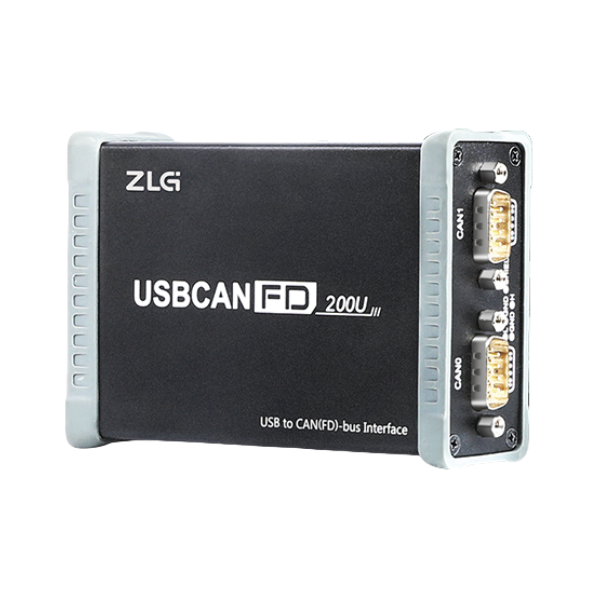

致遠USBCANFD系列 CANFD接口卡

型　　號：USBCANFD系列

名　　稱：致遠USBCANFD系列 CANFD接口卡

品　　牌：致遠電子(ZLG)

分　　類：其他電子儀表 > CANFD接口卡與轉換器

產品選型：

USBCANFD-800U USBCANFD-400U USBCANFD-200U USBCANFD-100U USBCANFD-100U-mini

描　　述：

CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64字節數據，靈活的數據域波特率最高可達5Mbps。

USBCANFD系列是廣州致遠電子股份有限公司開發的高性能CANFD接口卡。集成1-2路CANFD接口，支持ISO標準CANFD與BoschCANFD標準。每個接口具備獨立的2500VDC電氣隔離保護電路，使接口卡避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。

PC通過USB2.0端口連接USBCANFD接口卡，從而能與CAN(FD)網絡進行數據收發，構成CAN(FD)-bus控制節點。USBCANFD接口卡支持Win7/Win10等操作系統，提供二次開發函數庫，用戶可以調用函數庫編寫軟件，是CAN(FD)-bus產品開發、數據分析的強大工具。

產品介紹

快速選型

型號	USBCANFD-800U	USBCANFD-400U	USBCANFD-200U	USBCANFD-100U	USBCANFD-100U-mini
實物圖
CANFD路數	8路	4路	2路	1路	1路
LIN路數	—	2路	2路	2路	—
接口形式	DB37	DB9接口	DB9接口	DB9接口	DB9接口
工業級	√	√	√	√	√
電氣隔離	√	√	√	√	√
CANFD標準	ISO/Bosch	ISO/Bosch	ISO/Bosch	ISO/Bosch	ISO/Bosch
CANFD仲裁ID段波特率	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps	40K~1Mbps
CANFD數據段加速波特率	100K~5Mbps	100K~5Mbps	100K~5Mbps	100K~5Mbps	100K~5Mbps
CANFD發送能力^*1	16500幀/秒	16500幀/秒	16500幀/秒	16500幀/秒	16500幀/秒
CANFD接收能力^*1	27000幀/秒	27000幀/秒	27000幀/秒	27000幀/秒	27000幀/秒
USB2.0速率	480Mbps	480Mbps	480Mbps	480Mbps	480Mbps
底層定時發送	支持	支持	支持	支持	支持
Windows系統驅動	支持	支持	支持	支持	支持
Linux系統驅動	支持	支持	支持	支持	支持
車載DBC協議收發	支持	支持	支持	支持	支持
車載UDS協議診斷	支持	支持	支持	支持	支持
CANopen與J1939協議分析	支持	支持	支持	支持	支持
外殼	金屬	金屬	金屬	金屬	塑料
120歐終端電阻	內置可配置	內置可使能	內置可使能	內置可使能	內置可使能

*1：單通道5Mbps，0字節數據域的情況下

主要特點

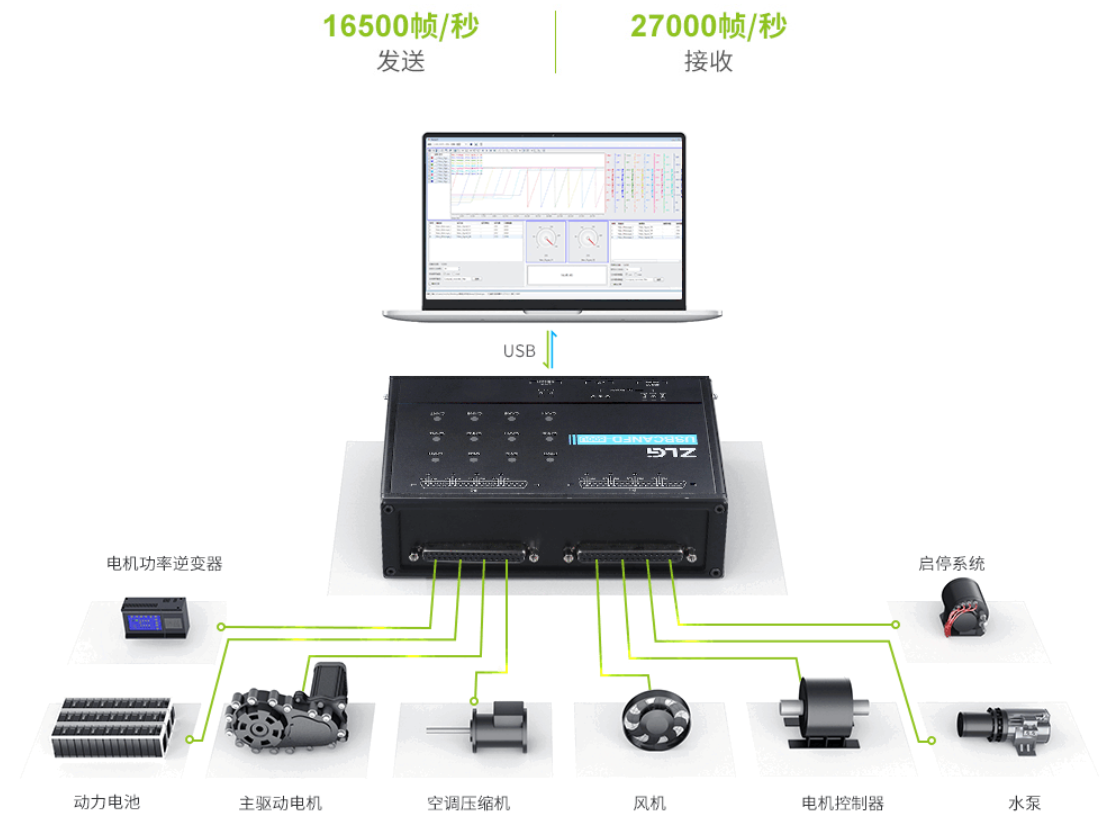

同時支持8路CAN FD

USBCANFD-800U通過USB接入CAN FD網絡，最高可對8路CAN FD總線的數據進行同步監聽、采集數據，配合上位機一體化分析流程，對車載總線進行深入診斷分析，讓汽車工程變得簡單。

CANFD+LIN，加量不加價

新版本USBCANFD-200U增加兩路LIN總線接口，滿足汽車電子用戶LIN總線測試需求，可實現主從站配置、數據收發、調度表測試等，讓汽車測試更加簡單。

滿載無憂，實時穩定

USBCANFD-800U采用創新型的Arm®+FPGA架構，完美結合處理器的軟件可編程和FPGA的硬件可編程性。即使在滿負載測試情況下，也可以更好的保障實時性和穩定性，滿足大部分用戶場景需求。

流量負載監控，守衛總線安全

USBCANFD-800U支持總線利用率實時上報，用戶在ZCANPRO軟件配置后，通過硬件設備端讀取總線負載率，可以更精準的掌握總線負載信息，防止異常入侵。

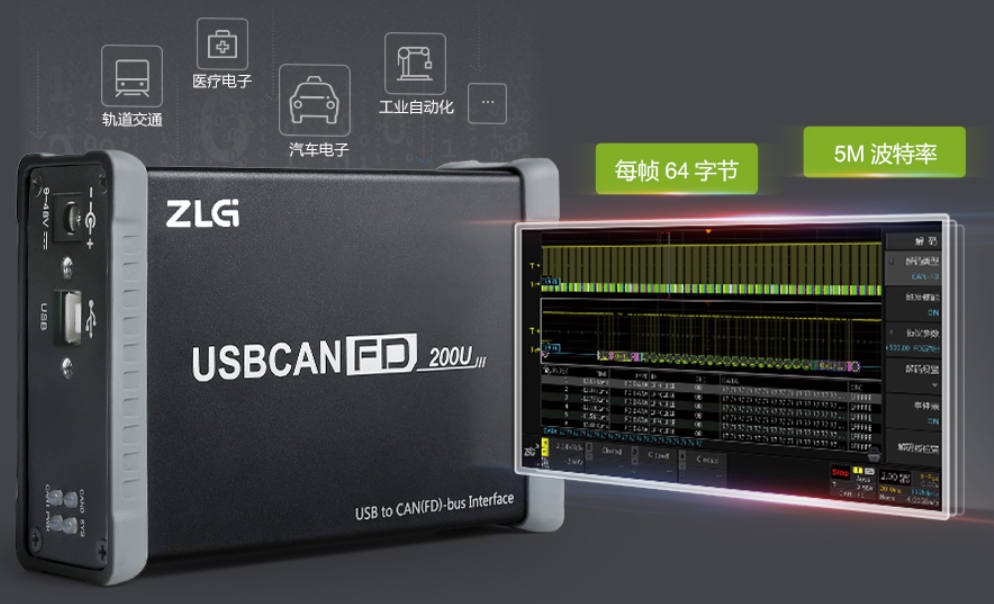

同時支持高速CAN FD與CAN2.0A/B數據通訊

USBCANFD支持ISO/Bosch的CAN FD標準，兼容CAN2.0A/B模式收發，數據域波特率最高可配置為5Mbps，數據長度最大可配置為64字節，可提供比CAN2.0A/B高40倍的數據負載，為汽車電子、軌道交通、醫療電子、工業自動化等場合提供更快捷的控制與數據通道。

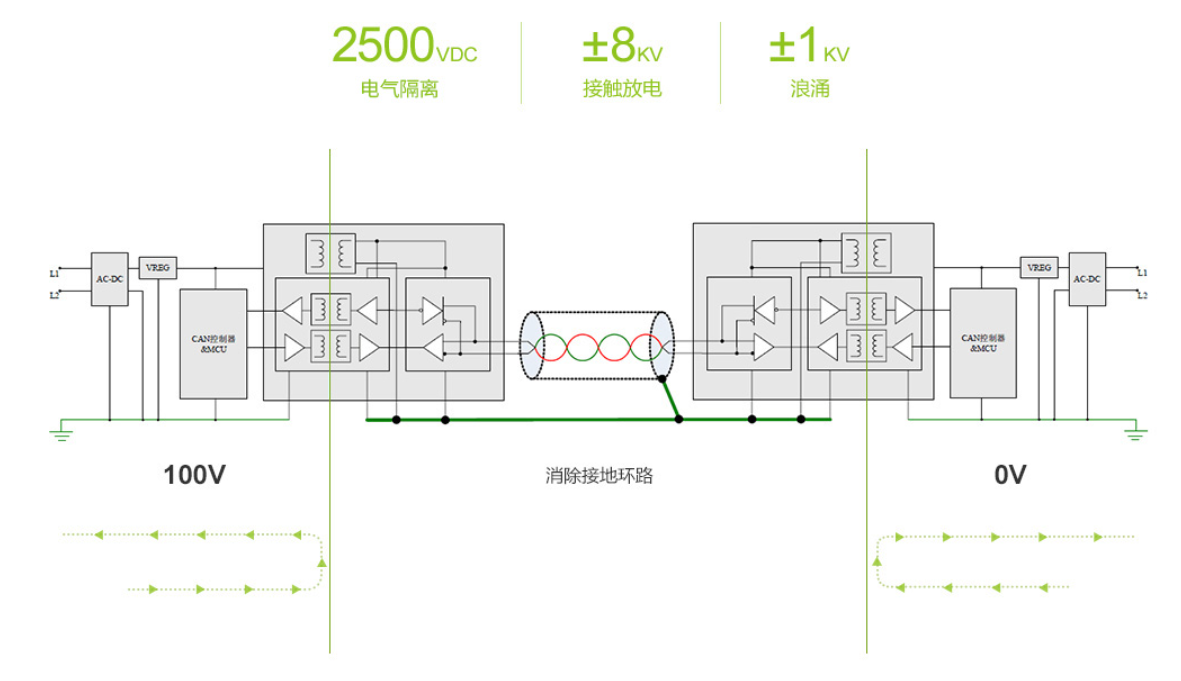

高達2500VDC信號隔離，避免接口損壞

USBCANFD接口卡的1~2通道CAN FD接口均自帶2500VDC電氣隔離，靜電等級為接觸放電±8KV，浪涌±1KV，可有效避免因?yàn)椴煌?jié)點地電位不同導致的回流損壞，特別適合于電動汽車與列車的測試。

ZLG CAN總線測試分析軟件ZCANPRO

ZLG ZCANPRO軟件為CANFD/CAN/LIN總線系統架構、網絡設計、開發和測試工程師提供整個開發過程的全面支持。高效、豐富、易用、免費等特性為工程師創造了更多可能，大大降低成本，提升開發效率。

13萬幀緩沖，不丟幀才是硬道理

USBCANFD接口卡內建100幀硬件緩沖，接口函數庫包含13萬幀軟件緩沖，可以有效抵御總線高負載沖擊，保證接收CAN FD報文不丟幀。

支持車載DBC協議解析與DBC發送

用戶可加載車輛或者零部件的DBC文件，進行應用協議解析，并且可以通過DBC發送相關的指令直接進行車輛控制，方便整車對車輛零部件進行測試與檢修。

支持車載UDS診斷，符合ISO15765規范

用戶可直接通過USBCANFD接口卡，對車輛進行標準的UDS診斷操作，每次最大可傳輸4Kbyte數據。

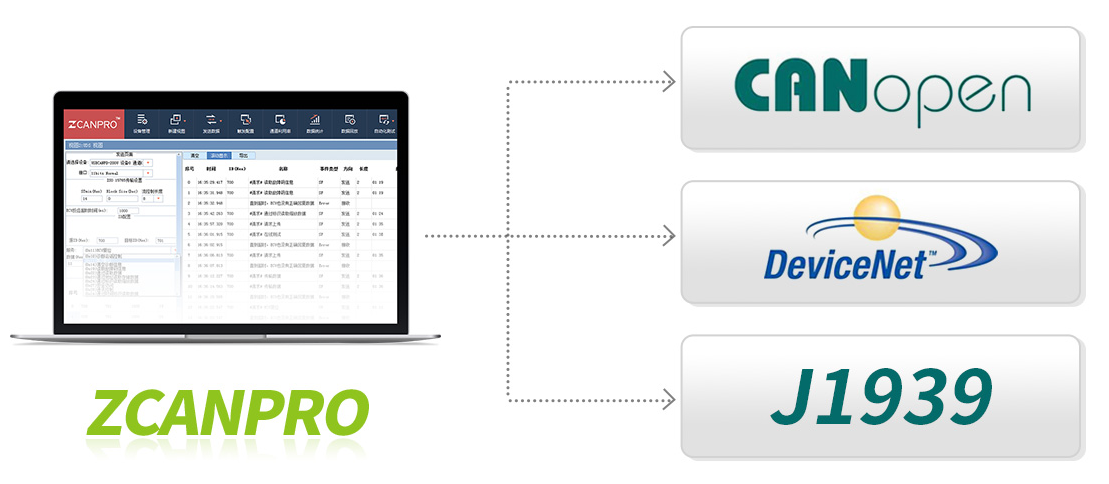

支持CANopen、J1939、DeviceNet協議解析

ZCANPRO軟件繼承ZLG CANPro對CANopen、J1939、DeviceNet協議的良好支持，免費為用戶提供以上三個協議的解析功能。

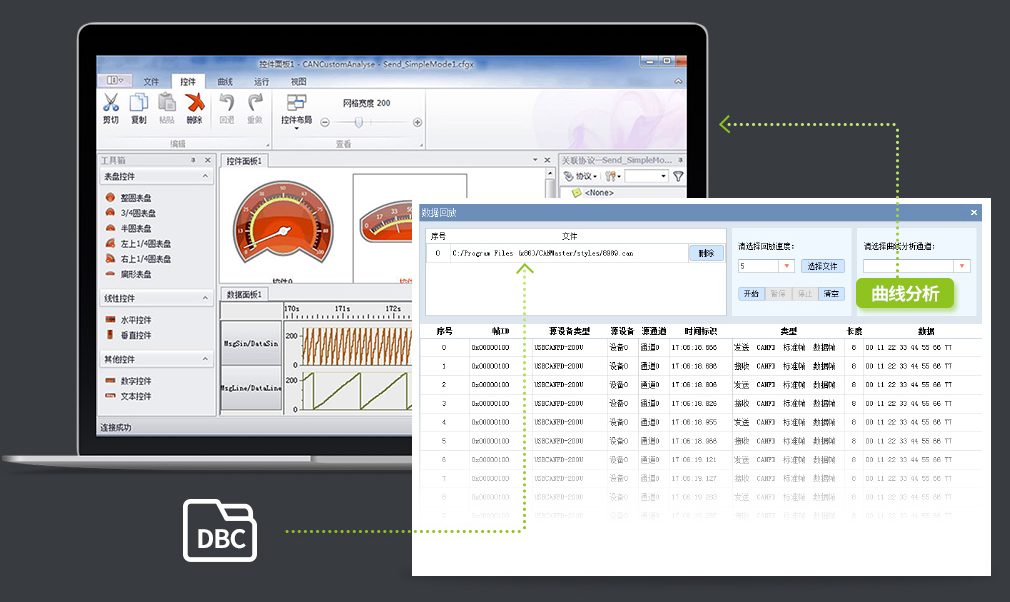

支持報文回放功能，繪制變量曲線

ZCANPRO軟件支持記錄報文回放功能，并且能加載DBC文件進行變量的曲線分析。

支持自動化測試，讓測試不再復雜

用戶可通過編輯測試流程，加載DBC文件，進行發送、等待、校驗、校驗響應等動作，實現對被測設備的自動化測試。

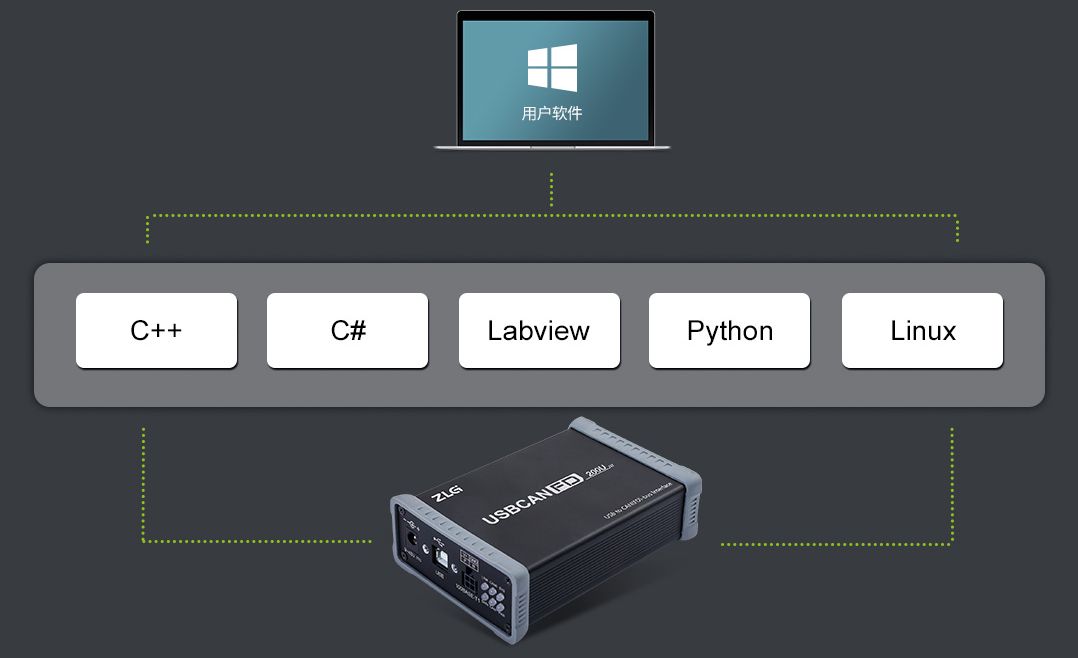

高效易用的二次開發函數

USBCANFD接口卡提供二次開發庫，可支持各類開發環境，如VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流開發環境，攜帶DBC、UDS等高級協議包，用戶只需修改設備類型即可實現不同接口的無縫切換，高效易用。
