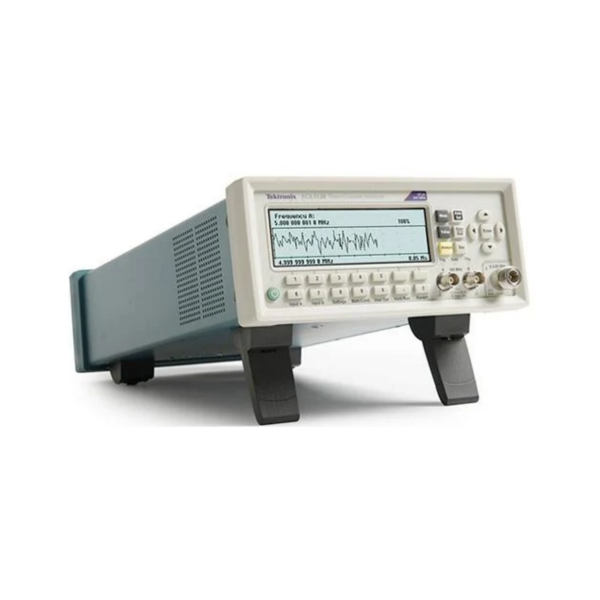

泰克FCA3000/3100系列 頻率計數器
泰克 FCA3000 和 FCA3100 微波計數器系列提供最高 20 GHz 的測量，將許多種功能裝入一臺功能豐富的儀器內。 具備前所未有的分辨率，可以捕獲非常小的頻率和時間變化。 提供全面的分析模式，包括測量統計、直方圖和趨勢圖，讓您擁有快速準確分析信號所需的工具。
型號概述
|
型號 |
最大頻率 |
時間分辨率 |
頻率分辨率 |
|
FCA3000 |
300 MHz |
100 ps |
12 位 |
|
FCA3003 |
3 GHz |
100 ps |
12 位 |
|
FCA3100 |
300 MHz |
50 ps |
12 位 |
|
FCA3103 |
3 GHz |
50 ps |
12 位 |
|
FCA3020 |
20 GHz |
100 ps |
12 位 |
|
FCA3120 |
20 GHz |
50 ps |
12 位 |
特點與優勢
|
特點 |
優勢 |
|
12 位/s 頻率分辨率 |
業內領先的頻率分辨率展示頻率的細小變化。 |
|
低至50 ps 的時間分辨率 |
業內領先的單次時間分辨率準確捕獲信號細節。 |
|
多參數顯示器 |
讀取主頻率、時間或相位測量所顯示的輔助測量值，快速評估設備性能。 |
|
趨勢圖模式 |
繪制測量趨勢圖，以圖形方式識別漂移程度和間歇事件。 |
|
直方圖模式 |
通過結果直方圖發現穩定性或噪聲問題。 |
|
統計模式 |
查看多個統計值，如平均值、最小值、最大值、標準和艾倫偏差，從而了解信號變化的情況。 |
|
可選的TimeView? 軟件 |
將定時器/計數器變成一個調制域分析儀，觀察頻率隨時間的變化，從而真正檢定設備性能。 |
|
USB 和 GPIB 端口 |

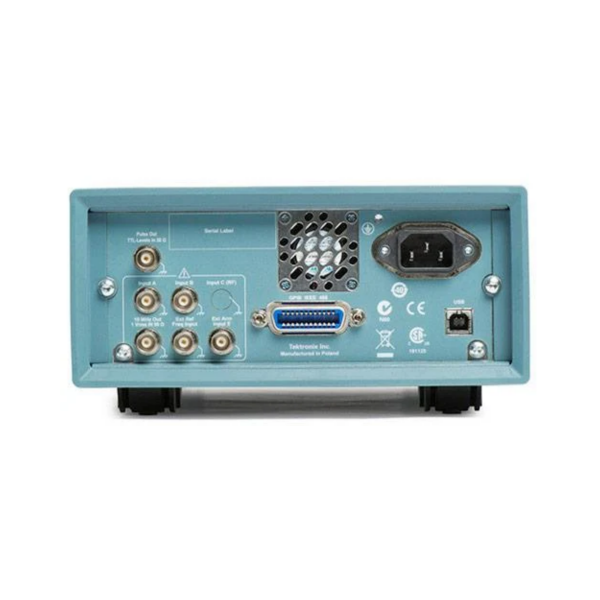

通過后面板USB 和 GPIB 端口輕松連接個人電腦進行詳細分析，或者連接 ATE 系統；用于老式定時器/計數器的仿真模式進一步簡化了與現有 ATE 系統的集成。 |
|
個人計算機互聯性 |
通過附帶的NI LabVIEW SignalExpress 軟件副本連接定時器/計數器、記錄數據、簡單傳輸和存檔結果。 |
