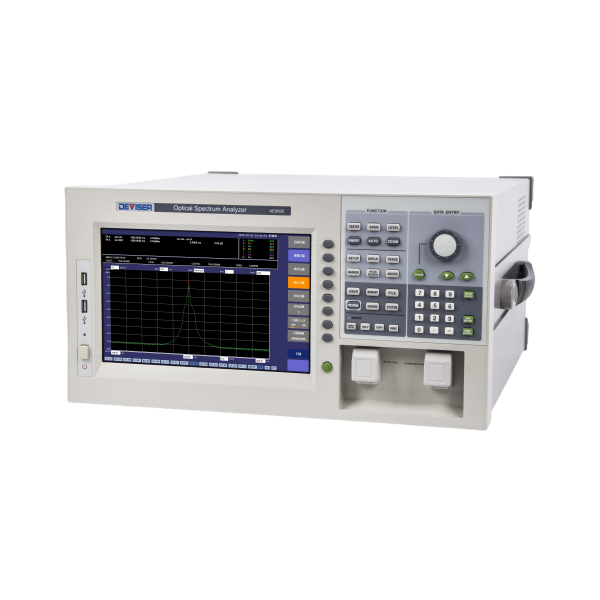

德力光電AE8600A 光譜分析儀
AE8600A 是一種用于光纖信號光譜分析的衍射光柵光譜分析儀，工作于 600 至 1700nm 波長范圍內，最大分辨率可達 20pm， 最高測量功率 +23dBm，功率靈敏度低至 -90dBm。
AE8600A 豐富的專業 APP 應用，可用于半導體激光器（DFB、FP）光譜特征測量、 WDM 系統測試、EDFA 系統參數測試、透過率和漂移測試。AE8600A 優越的穩定性和可靠性， 極快速的光譜掃描速度，開放的數據輸出，可幫助您完美應對來自光譜測試的各種挑戰。
產品參數
|
光譜測量 |
|||||
|
輸入光纖 |
SM(9.5 / 125μm)、MMF(50 / 125μm、62.5 / 125μm) |
||||
|
波長范圍 |
600 ~ 1700nm |
||||
|
分辨率帶寬 |
0.02 ~ 2nm |
||||
|
分辨率設置 |
0.02nm、0.05nm、0.1nm、0.2nm、0.5nm、1nm、2nm |
||||
|
波長精度 |
1520 to 1620 nm ±0.015 nm 1450 to 1520 nm ±0.025 nm 全范圍±0.08 nm |
||||
|
波長可重復性 |
±0.01 nm (1 分鐘 ) |
||||
|
波長線性度 |
±0.015 nm (1520 to 1580 nm); ±0.025 nm (1450 to 1520 nm, 1580 to 1620 nm) |
||||
|
最小采樣分辨率 |
0.001nm |
||||
|
功率測量 |
|||||
|
功率靈敏度 |
-90dBm（1300-1620nm，分辨率≧ 0.05nm） -85dBm（1000-1300nm，分辨率≧ 0.05nm） -55dBm（600-1000nm，分辨率≧ 0.05nm） |
||||
|
最大輸入功率 |
+23dBm |
||||
|
功率精度 |
±0.3dB（1310 / 1550nm，輸入功率： -20dBm） |
||||
|
功率線性度 |
±0.08dB（輸入功率： -50 ~ +10dBm） |
||||
|
最大采樣點數 |
50001 |
||||
|
光回波損耗 |
>35dB（使用 APC 接口時） |
||||
|
偏振相關性 |
±0.08dB(1550nm) |
||||
|
光動態范圍 |
峰值波長±0.1nm 50dB (分辨率：0.02nm) 峰值波長±0.4nm 70dB (分辨率：0.05nm) 峰值波長±1.0nm 75dB (分辨率：0.05nm) |
||||
|
技術規格 |
|||||
|
顯示 |
10.1in 1280×800 電容觸摸屏 |

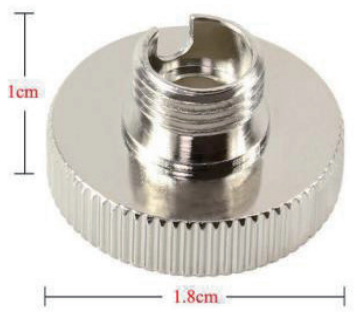

出廠安裝選件 1. 光輸入接口適配器FC/SC 可選； 2. GP-IB 接口； 3. 內置校準光源。 |
|||
|

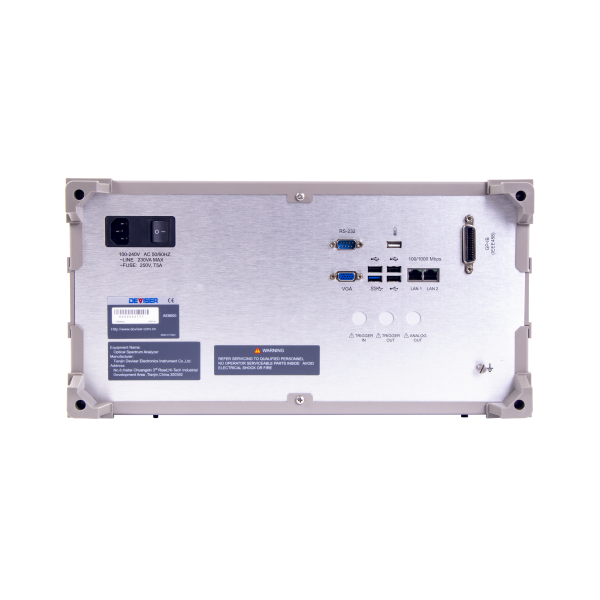

接口 |
- USB2.0 ×5， USB 3.0，VGA , GP-IB - 以太網(10M/100M/1000M)，RS232-DB9 |
||||
|
存儲 |
120GB 硬盤 |
FC |
SC |
||
|
工作溫度 |
5℃~ 35℃ |
||||
|
存儲溫度 |
-10℃~ 50℃ |
||||
|
電源 |
交流參數 |
100-240V 1.7A 50~60Hz |
|||
產品功能
|
項目 |
功能 |
|
測量 |
|
|
測量模式 |
CW 光、脈沖光、空氣 / 真空波長 |
|
掃描模式 |
重復、單次、AUTO（自動配置）、線標記間掃描 |
|
條件設置 |
中心波長、跨度、采樣點數、波長分辨率、靈敏度、大動態測量模式、平均次數（1~999 次） 、 雙倍速模式、平滑、APC 功率補償 |
|
顯示 |
|
|
縱軸刻度 |
功率刻度（0.1~10dB / div.、線性） 、功率輔助刻度（0.1~10dB / div.、線性） 、參考功率、分區（8、 10 或 12）、功率譜寬度（dB / nm）、dB / km、%、噪聲屏蔽 |
|
橫軸刻度 |
波長（nm）、頻率（THz）、波形縮放 |
|
顯示模式 & 項目 |
常規顯示、分屏顯示、數據表、標簽、模板、測量條件 |
|
曲線 |
|
|
曲線功能 |
7 條獨立曲線、最大 / 最小值保持、曲線間運算、標準化顯示、曲線擬合、峰值曲線擬合、標記曲線擬合、滾動平均（2~100 次） |
|
其他 |
曲線復制/ 清除功能、Write / Fix 設置、顯示/ 空白設置 |
|
標記 & 搜索 |
|
|
標記 |
三角標記（Max.1024）、縱 / 橫線標記、高級標記 |
|
搜索 |
波峰、波谷、下一個波峰、下一個波谷、多波峰、多波谷、自動搜索（On/OFF） 、橫線標記間搜索、 搜索縮放區域 |
|
數據分析 |
|
|
分析功能 |
譜寬（閾值、包絡、RMS、峰值 -RMS、陷波）、WDM（OSNR） 分析、EDFA-NF 分析、濾波 器波峰/ 波谷分析、WDM 濾波器波峰 / 波谷分析、DFB-LD / FP-LD / LED 分析、SMSR 分析、功率分析、PMD 分析 |
|
其他 |
自動分析（ON/OFF）、橫線標記間分析、縮放區域內分析 |
|
其他功能 |
|
|
波長校準 |
用內置波長參考源執行自動波長校準 |
主要特點
- 光譜范圍 600nm-1700nm，適用于單模和多模光纖輸入
- 7 種波長分辨率設置 20pm~2nm，使用戶可以根據測試需求選擇最佳值
- 低至 -90dBm 的靈敏度設置
- 75dB 超大動態范圍，能夠有效分離相近的光譜信號，執行精確測量
- ± 0.015nm 高波長精度，可內置波長校準功能
- 高雜散光抑制率，單色鏡設計可以提供出色的雜散光抑制能力
- WDM、光源、EDFA 等豐富的功能選擇，滿足從現場到工廠的各種應用
- 10.1 寸超大觸屏操作，更好的客戶體驗
- 齊全的用戶數據接口，支持以太網、USB、GP-IB 等
- 根據客戶需求建設自動化檢測與測試系統
典型應用
- EDFA 性能測量
- PSSE：光源的自發輻射功率
- PASE：EDFA 放大的自發輻射功率
- 增益
- 噪聲系數
- DFB 光源測量
- 中心波長
- 中心波長功率與總功率
- 帶寬
- SMSR：邊模抑制比
- OSNR：信噪比
- 中心波長漂移
- WDM 信道測量
- 信道波長與功率
- 信道偏移
- OSNR：帶內與帶外信噪比
- 帶寬

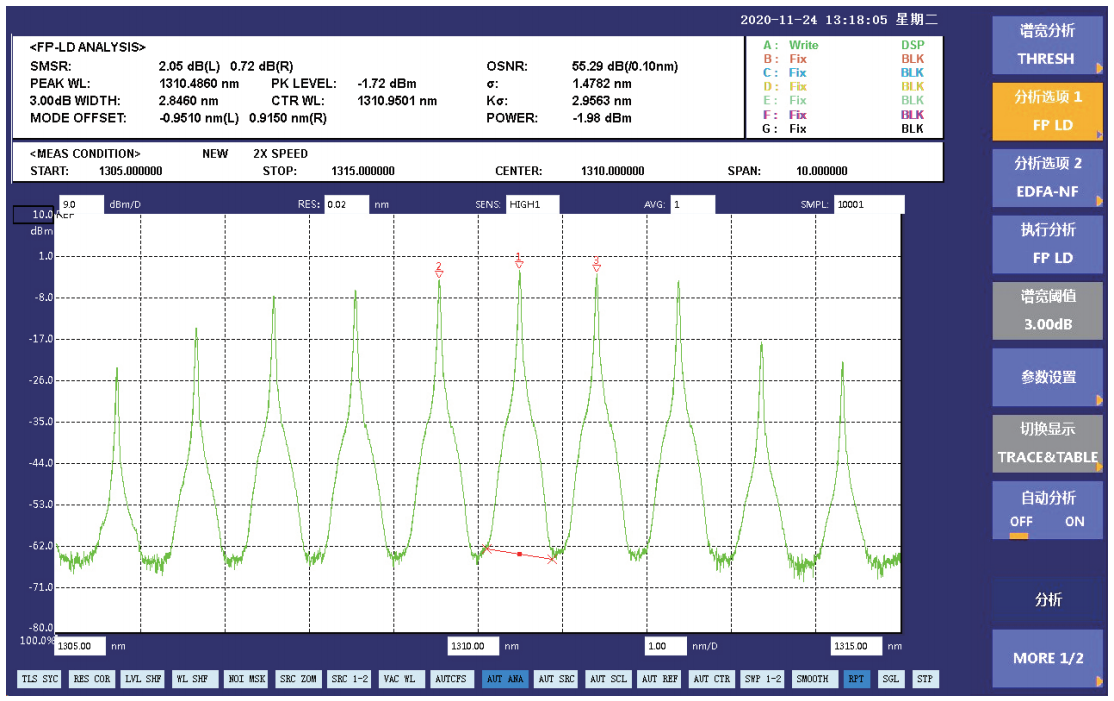

- FP 光源測量
- 中心波長
- RMS 寬度與 FWHM
- 功率
- 帶寬
- 模式間隔

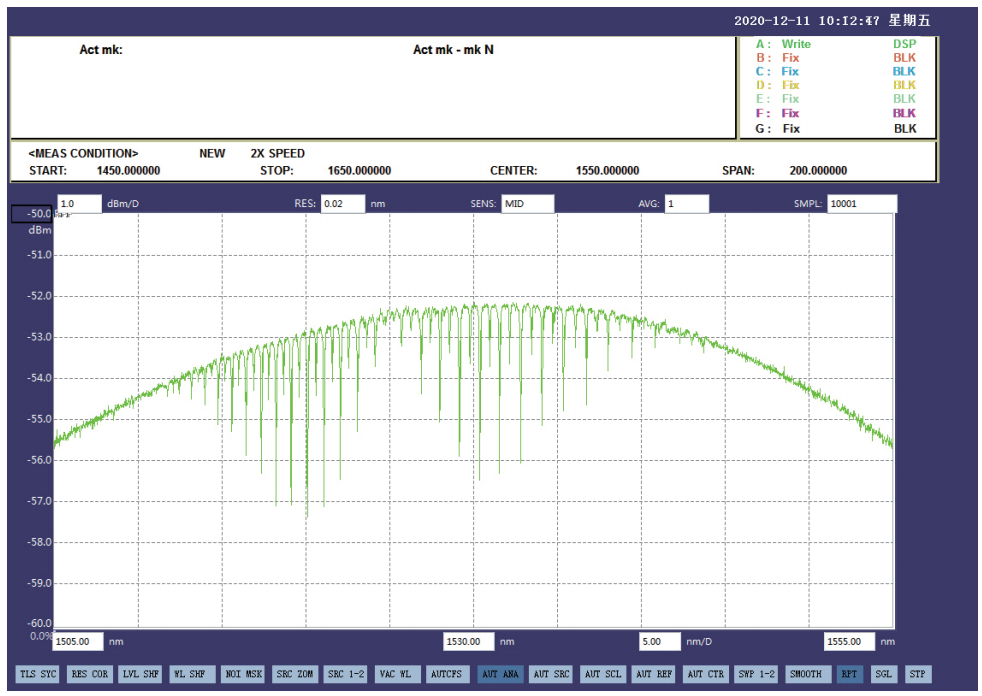

- 氣體探測與濃度測量
與超連續（SC）或超輻射發光二 極管（SLD） 等寬帶光源一同使用時， AE8600A 可以顯示被測氣體混合物的 光吸收?qǐng)D譜。
- 陷波帶寬測量
AE8600A 通過陷波帶寬測量，可 以從 V 特性或 U 特性濾波器的測量波 形，測量通帶帶寬或阻帶帶寬。
