Venable 6300系列頻率響應分析儀

型　　號：6300系列

名　　稱：Venable 6300系列頻率響應分析儀

品　　牌：Venable

分　　類：專用分析儀 > 頻率響應分析儀

產品選型：

6305 6320 6340

描　　述：

雙通道頻率響應分析儀，頻率范圍：10μHz~5MHz（6305）；10μHz~20MHz（6320）；10μHz~40MHz（6340）

產品介紹

技術規格

信號源
頻率范圍	正弦波10μHz~5MHz (6305)
	正弦波10μHz~20MHz (6320)
	正弦波10μHz~40MHz (6340)
	矩形波10μHz~1MHz
交流振幅	1mV~10V
直流偏壓	±10V，10mV 步進
模式	單頻，正弦掃描與線性掃描
對數掃描	0.1~2000步，十進制步進，10μHz~40MHz每步
輸出振幅補償	動態調整輸出，通過Venable軟件控制，保持對電路的恒定電平輸入
輸出阻抗	可切換50Ω/2Ω
輸出配置	單端浮地
機箱接地隔離	600V
分析
測量頻率范圍	10μHz~5MHz (6305)
	10μHz~20MHz (6320)
	10μHz~40MHz (6340)
輸入方式	單端浮地輸入
可選輸入阻抗	50Ω 或 1MΩ（默認）
測量精度	±0.03dB + 0.11dB/MHz； ±0.4deg + 1deg/MHz
測量技術	窄帶DFT
延遲時間	0-100秒
積分時間	20msec~100ksec
積分周期	1~9999周期
輸入耦合	直流，自動直流偏置消除
輸入范圍	10mV 至 500V 峰值，11個量程，具有自動量程功能
動態范圍	120dB
CMRR/IMRR	120dB
最大輸入	±500Vpk
最大輸入耐壓值	±600Vpk
超限警報	LED指示器
系統
PC接口	GPIB接口，USB接口
應用程序軟件	Venable Stability Analysis? v5/6 for Win10

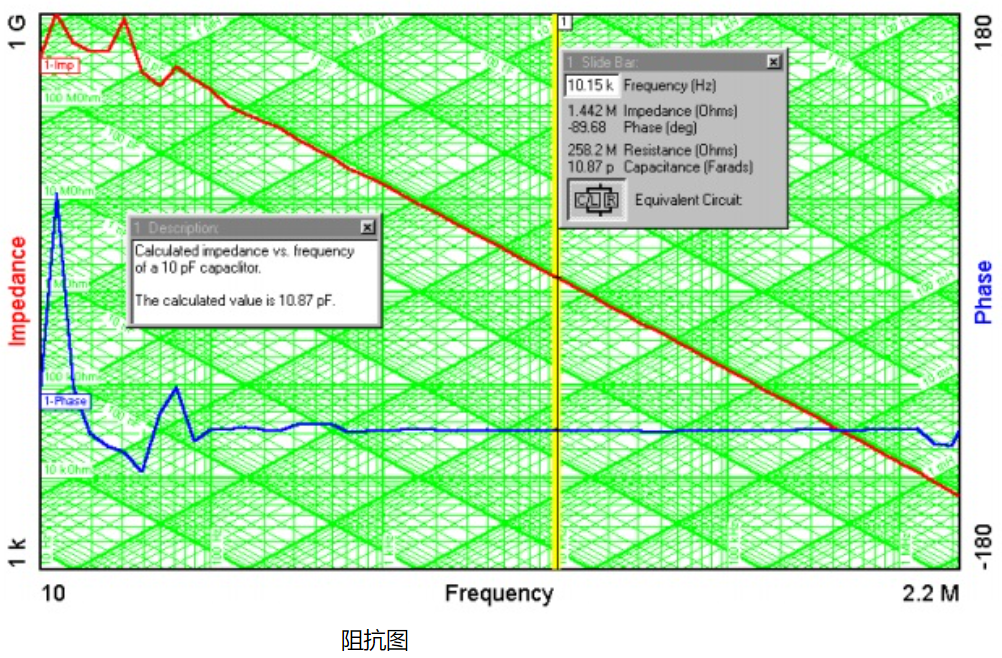

數據分析	增益容限、相位容限、阻抗；組件：R、L、C、Z

產品概述

Venable 6300 型頻率響應分析儀結合了最新的模擬和數字技術，以及先進的數字信號處理技術（DSP），以提供多樣化測試與分析功能。這一綜合性軟硬件系統具有非常精密的測試功能，具有 10μHz 至 40MHz 的頻寬和 2 個輸入端，并受到保護，峰值電壓不超過 600V。

Venable 著名的基于 K 系數的軟件，現已稱為 Stability Analysis? v5.1。該 6300 型儀器是您目前用于測量相位/增益和阻抗的最完整、精確且易用的系統。Venable 通過行業標準 IEEE-488 接口運行，可導入/導出至 MATLABTM 和 Excel? , 并以 .jpeg 文件格式保存波德/阻抗圖。導出的圖片可用于圖片展示軟件或保存為 .wen 格式的文件，進行離線數據處理。

Venable 儀器包含了最新的 CPLD 技術，用以釋放專用處理器的功率，從而執行所有數據采集和分析功能。獨立處理器處理所有通信功能。最佳性能來源于使用 CPLD 內部存儲器，實現處理器與模擬硬件之間的異步緩沖。6300 對兩個輸入端執行同步分析，可靠地收集所有數據。它是真正的多功能儀器，通過堅固的便攜式工具箱（僅重 12 磅），幫助您實現各種應用。工程師和科學家們現在可通過價格合理的緊湊系統 —— Venable 6300，獲取用于生產、研發實驗室、學術或現場操作的速度和技術。
