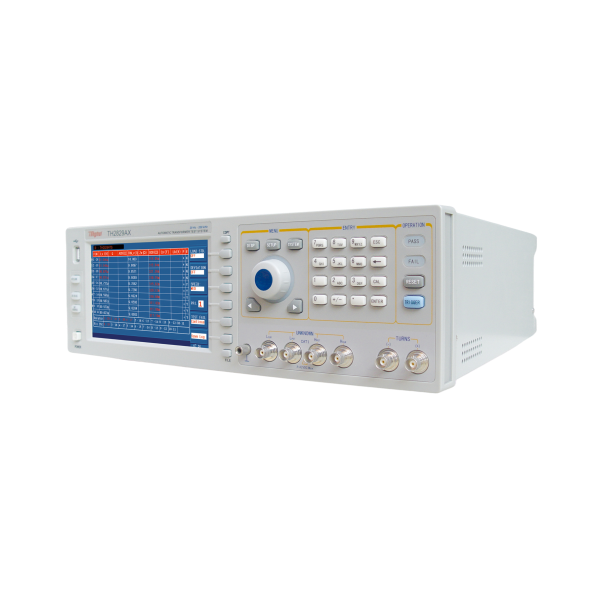

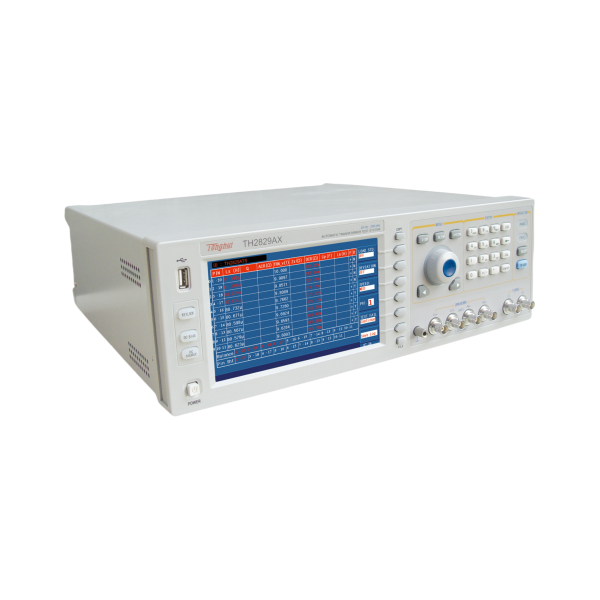

同惠TH2829AX系列 自動變壓器測試系統

<
>
型　　號：TH2829AX系列
名　　稱：同惠TH2829AX系列 自動變壓器測試系統
品　　牌：同惠(Tonghui)
分　　類：繞線元件測試儀器 > 自動變壓器綜合測試系統
產品選型：
描　　述：

TH2829AX系列可應用于以下場合：① 開關變壓器掃描測試、綜合特性分析；② 網絡變壓器掃描測試，綜合特性分析；③ 分立無源元件（電感L，電阻R，電容C）多路掃描測試；④ 繼電器驅動線包、觸點接觸電阻多路掃描測試；⑤ 多路直流電阻 DCR 掃描測試；⑥ 阻抗網絡多個無源器件綜合測試分析。

技術參數

產品型號

TH2829LX

TH2829AX

TH2829AX-24

TH2829AX-48

TH2829NX

TH2829BX

TH2829CX

測試腳位（PIN）

20

20

24

48

72/96/120/144/168/192

20

20

測試頻率

20Hz—200kHz

20Hz—500kHz

20Hz—1MHz

顯示

7英寸  TFT LCD顯示器800×RGB×600

LCR功能

可聯系業務員選購永久開通

變壓器測試參數

圈數比

圈數

相位

電感

電容

漏感

品質因數

交流電阻

直流電阻

平衡

引腳短路

二極管正反向

Turn  Ratio

Turns

Phase

L

C

Lk

Q

ACR

DCR

Balance

Pin  Short

Diode  P/N

LCR測試參數

|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk

基本測量準確度

LCRZ

0.05%

DCR、圈數比

0.1%

信號源輸出阻抗

30Ω、50Ω、100Ω

測試速度 (ms/次)

13ms,90ms，370ms

AC信號電平

5mVrms— 2Vrms(變壓器測試，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms

DC偏置電壓源

------

0V— ±10V；0mA— ±100mA

DC偏置電流源

0 - ±1A選件（選件TH2901），0 -±2A（選件TH2902）

DC恒定電流源

0mA— ±120mA用于二極管正向特性測試

二極管測試

正向測試電壓

0—9.9999V

反向測試電流

0—99.999mA

比較器

10檔分選,PASS/FAIL指示,檔計數功能

存儲

內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像


性能特點

  • 800 x RGB x 480，7 寸 TFT LCD 顯示器
  • 頻率高達 1MHz，分辨率 0.5mHz
  • 信號電平 5mV-2Vrms，可選配 (2Vrms-10Vrms)
  • 內置 0-100mA / 0-10V 偏置電源，可選配 1A/2A 偏流源
  • 高達 75 次/s 的測試速度二極管正反向特性檢測
  • 改進的高圈數比和弱耦合變壓器測試能力
  • 改進的 DCR 測試能力
  • 單屏可容納全部掃描測試結果
  • 時間標記系統：可記憶文件設定、校準偏差與扣除時間
  • 選定的掃描參數進行多檔分選
  • 掃描治具繼電器自檢功能
  • 靈活的偏差扣除方式
  • 多種不良處理方式選擇
  • 單參數測試循環，對獨立繞組進行測試判斷
  • 增加安全性：管理員與操作員兩級密碼
  • 上位機提供 Cpk，Cp，Ck 等統計分析能力
  • 條形碼讀入直接調用設定文件，管理測試產品品種
  • 可選 PC 級儀器測試設定文件編程能力
  • 在線升級模式：USB HOST 或 RS232
  • 支持通過 LAN 接口實現多臺儀器組網
  • 向下兼容 TH2818X / TH2819X 參數設定文件
  • 存儲：
    • 內部：100 組設定文件保存
    • U 盤：500 組設定文件、CSV 格式測試數據、GIF 格式圖像
