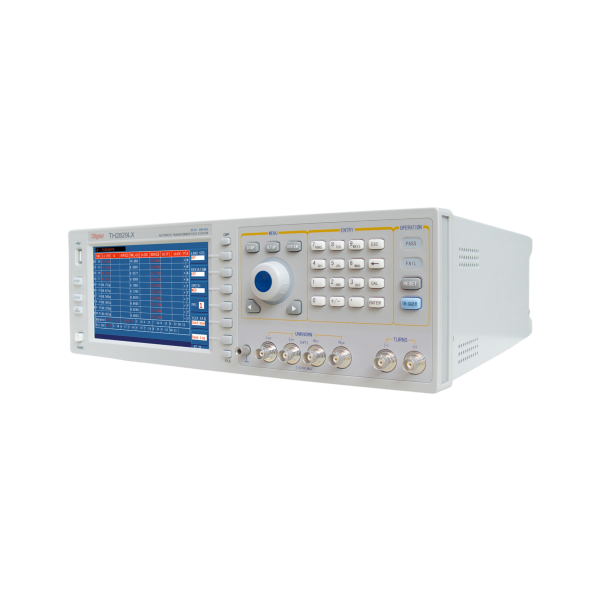

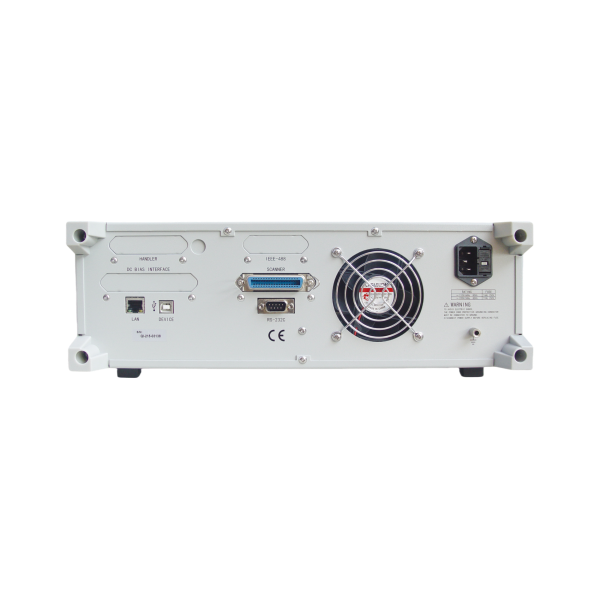

同惠TH2829LX/TH2829CX 自動變壓器測試系統

名　　稱：同惠TH2829LX/TH2829CX 自動變壓器測試系統

品　　牌：同惠(Tonghui)

分　　類：繞線元件測試儀器 > 自動變壓器綜合測試系統

產品選型：

TH2829LX TH2829CX

描　　述：

TH2829LX/TH2829CX 可應用于以下場合：① 開關變壓器掃描測試、綜合特性分析；② 網絡變壓器掃描測試，綜合特性分析；③ 分立無源元件（電感L，電阻R，電容C）多路掃描測試；④ 繼電器驅動線包、觸點接觸電阻多路掃描測試；⑤ 多路直流電阻 DCR 掃描測試；⑥ 阻抗網絡多個無源器件綜合測試分析。

產品介紹

技術參數

產品型號

TH2829LX

TH2829AX

TH2829AX-24

TH2829AX-48

TH2829NX

TH2829BX

TH2829CX

測試腳位（PIN）

72/96/120/144/168/192

測試頻率

20Hz—200kHz

20Hz—500kHz

20Hz—1MHz

顯示

7英寸 TFT LCD顯示器800×RGB×600

LCR功能

可聯系業務員選購永久開通

變壓器測試參數

圈數比

圈數

相位

電感

電容

漏感

品質因數

交流電阻

直流電阻

平衡

引腳短路

二極管正反向

Turn Ratio

Turns

Phase

ACR

DCR

Balance

Pin Short

Diode P/N

LCR測試參數

|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk

基本測量準確度

LCRZ

0.05%

DCR、圈數比

0.1%

信號源輸出阻抗

30Ω、50Ω、100Ω

測試速度 (ms/次)

13ms,90ms，370ms

AC信號電平

5mVrms— 2Vrms(變壓器測試，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms

DC偏置電壓源

------

0V— ±10V；0mA— ±100mA

DC偏置電流源

0 - ±1A選件（選件TH2901），0 -±2A（選件TH2902）

DC恒定電流源

0mA— ±120mA用于二極管正向特性測試

二極管測試

正向測試電壓

0—9.9999V

反向測試電流

0—99.999mA

比較器

10檔分選,PASS/FAIL指示,檔計數功能

存儲

內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像

性能特點

測試腳位：20PIN
測試頻率：20Hz-200kHz，分辨率：0.5mHz
信號電平：5mV-2Vrms（可選配 2mV-10Vrms）
測試速度：最快 13ms
二極管正反向特性檢測
改進的高圈數比和弱耦合變壓器測試能力
改進的 DCR 測試能力
單屏可容納全部掃描測試結果
時間標記系統：可記憶文件設定、校準偏差與扣除時間
選定的掃描參數進行多檔分選
掃描治具繼電器自檢功能
靈活的偏差扣除方式
多種不良處理方式選擇
單參數測試循環，對獨立繞組進行測試判斷
增加安全性：管理員與操作員兩級密碼
內置統計分析能力：Cpk，Cp，ck 等
條形碼讀入直接調用設定文件，管理測試產品品種
可選 PC 級儀器測試設定文件編程能力
在線升級模式：USBHOST 或 RS232
支持通過 LAN 接口實現多臺儀器組網
向下兼容 TH2818X / TH2819X 參數設定文件
存儲：內部100組設定文件保存
