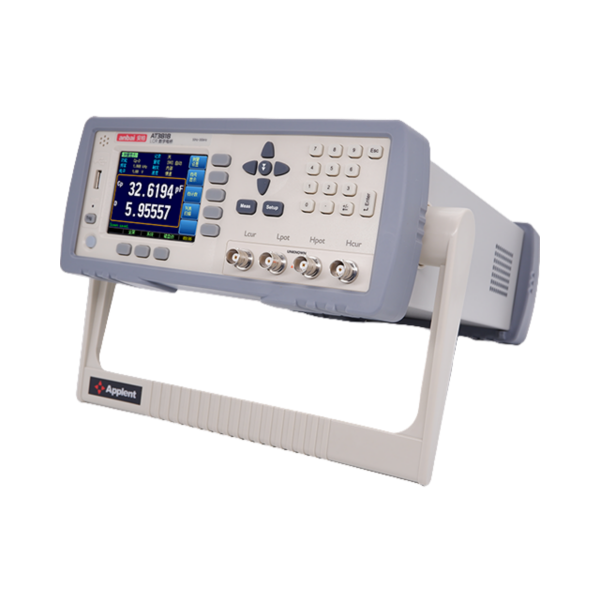

安柏AT3810A 精密LCR數字電橋

型　　號：AT3810A

名　　稱：安柏AT3810A 精密LCR數字電橋

品　　牌：安柏

分　　類：元器件參數測試 > LCR測試儀

描　　述：

AT3810A 采用真彩 TFT-LCD 顯示，全中文操作界面 (可配置成英文界面)。采用大字體顯示，讀數更加直觀,用于實驗室質量控制，進料檢驗以及元器件分選，ATAT3810A 為 10Hz～20kHz 連續頻點，分辨率為 0.001Hz。測試信號電平 0.01Vrms～2.00Vrms（10mV 步進），相對于 AT28 系列增加了 DCR 測量以及內部直流偏壓 (DC BIAS，±2.5V)。

產品介紹

產品規格

型號	AT3810A
測量參數	Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,R-X,Z-θrad,Z-θdeg DCR
基本準確度	慢速/中速：0.05%；快速：0.1%
測試頻率	10Hz～20kHz（分辨率 0.001Hz）
測試量程	自動、手動和標稱量程，9量程
測試速度	40 次/秒, 10 次/秒, 3 次/秒
顯示范圍	L: 0.00001μH-9999.99H C: 0.00001pF – 9999.99μF R,X,Z: 0.00001Ω - 99.9999MΩ D, 0.00001 – 9.99999 Q: 0.00001 – 99999.9 Δ%: -999999% - 999999% θ(deg): -179.999° -179.999° θ(rad):-3.14159 – 3.14159 DCR: 0.00001Ω ~ 99.9999MΩ
輸出阻抗	30Ω，50Ω 和100Ω
監視參數	Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ%
讀數	所有參數全6位：999999
等效方式	串聯和并聯等效
信號電平	10.00mV~2.00V AC (支持恒電平) 100.0μA~20.00mA AC (支持恒電平)
直流偏置	-2.5V~+2.5V (0.5%+0.005V)
平均次數	1~256
觸發方式	內部、手動、外部和遠程
觸發延時	0.01ms~60s
比較器	14檔分選，10組合格檔，1組不合格檔， 1組副參數不合格檔檔計數功能：檔計數999999
列表掃描	10步（頻率、電壓和電流）
比較方式	順序/絕對偏差/相對偏差
校準	開路清零、短路清零（掃頻和點頻)
文件	內部存儲10個文件外部USB存儲10個文件
數據記錄	9999 組文件（.csv)
訊響功能	關/合格/不合格

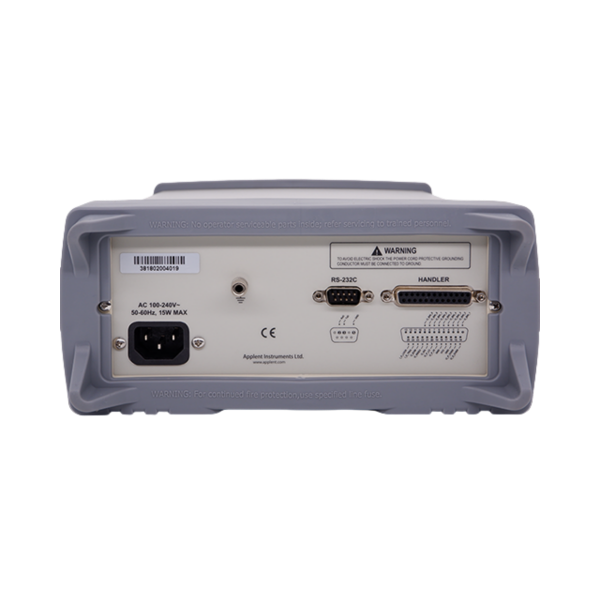

接口	RS232/RS485/USB/HANDLER/GPIB(可選)
通訊協議	SCPI/Modbus
其它功能	自動LCZ
電源要求	AC 100V-240V, 50Hz-60Hz 20W MAX
尺寸與重量	264 (寬)x107(高)x350 (深) 凈重3kg
