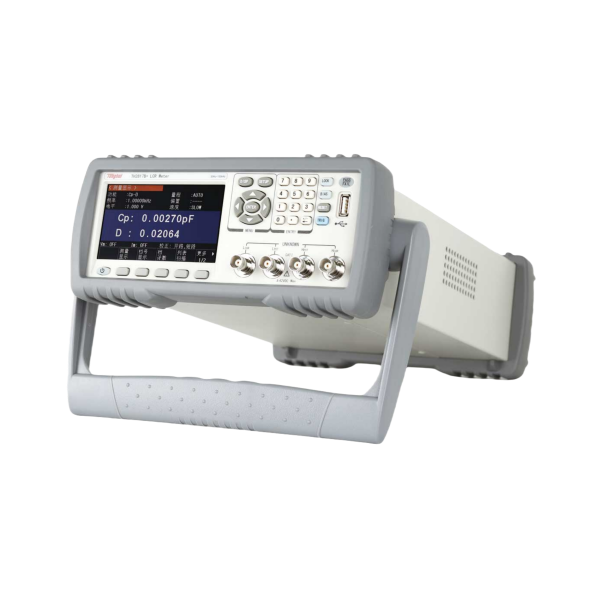

同惠TH2817B+ LCR數字電橋

型　　號：TH2817B+

名　　稱：同惠TH2817B+ LCR數字電橋

品　　牌：同惠(Tonghui)

分　　類：元器件參數測試 > LCR測試儀

描　　述：

TH2817B+ 精密LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的最新測試技術。該產品強大的測試功能和優越的測量性能使其擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-100kHz/200kHz 的頻率范圍、0.01V-2.0V 可編程信號電平、高達 30 次/秒的測量速度、9 級精細量程、恒定的 30Ω 或 100Ω 源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高精度測量要求。該產品提供的 HANDLER、GPIB 及 RS232C 接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。

產品介紹

技術參數

型號		TH2817B+
顯示器		4.3寸TFT LCD
讀數		6位讀數分辨率
測試參數		L、C、R、\|Z\|、D、Q、X、θd、θr、Vm、Im、△%
基本準確度		0.1%
等效方式		串聯,并聯
量程方式		自動,保持
觸發方式		內部,外部,手動
測量速度		快速:19ms，中速:83ms，慢速:333ms
清零功能		開路，短路，負載
測試端配置		5端
測試信號頻率		50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，16kHz，20kHz，40kHz，50kHz，100kHz
輸出阻抗		10 Ω 、100 Ω
AC測試信號電平		0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms
LCR參數顯示范圍	\|Z\|,R,X	0.00001Ω - 99.9999MΩ
	C	0.00001pF - 9.99999F
	L	0.00001μH - 99.9999kH
	D	0.00001 - 9.99999
	Q	0.00001 - 99999.9
	△%	-999.999% ~ 999.999%
	θr	-3.14159 ~ 3.14159
	θd	-179.999 ~ 179.999
平均次數		1-255
數學運算		直讀，△ABS，△%
觸發延時		0 - 60.000s，1ms步進
步進延時		0 - 60.000s，1ms步進
列表掃描		10點列表掃描每掃描點可單獨分選可對頻率，AC電壓進行掃描測試
比較器功能		10檔分選，BIN1-BIN9，NG，AUX
		檔計數功能
		PASS，F(xiàn)ALL前面板LED顯示
內部非易失性存儲器		40組LCRZ儀器設定文件
外部USB存儲器		儀器設定文件，CSV數據文件

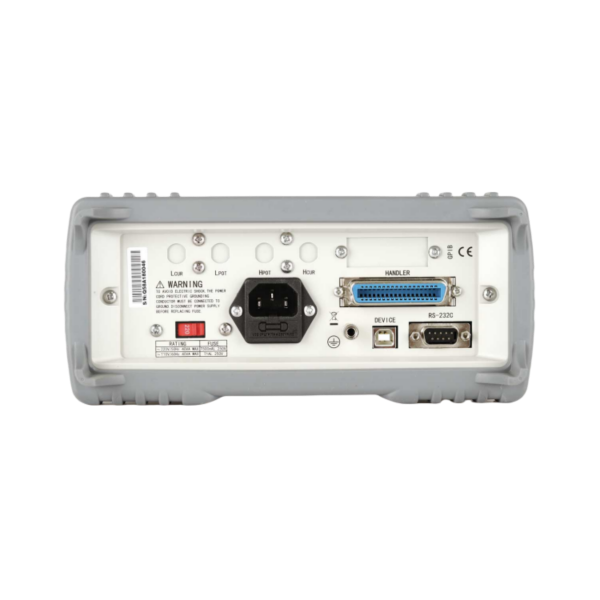

接口	控制接口	HANDLER
	通訊接口	USB HOST，RS232C，RS485（選件）
	存儲接口	USB DEVICE
雙頻測試		任意兩點頻率可選
V/I監視		有
上架體積		215(W)x88(H)x335(D)
外形體積		235(W)x105(H)x360(D)
重量		3.6kg
