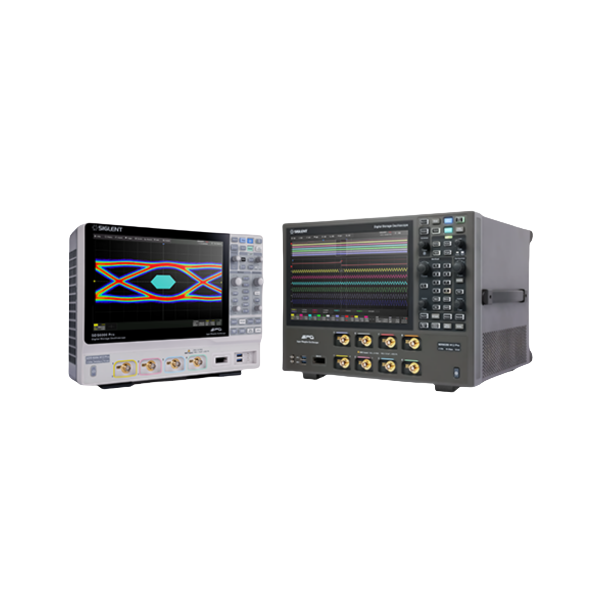

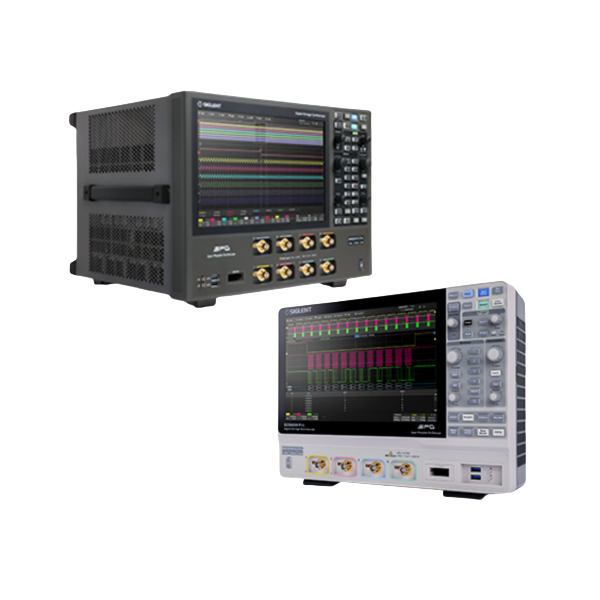

鼎陽SDS6000 Pro系列高分辨率數字示波器

型　　號：SDS6000 Pro系列

名　　稱：鼎陽SDS6000 Pro系列高分辨率數字示波器

品　　牌：鼎陽(SIGLENT)

分　　類：示波器 > 數字示波器

產品選型：

SDS6208 H12 Pro SDS6204 H12 Pro SDS6208 H10 Pro SDS6204 H10 Pro SDS6108 H12 Pro SDS6104 H12 Pro SDS6108 H10 Pro SDS6104 H10 Pro SDS6058 H12 Pro SDS6054 H12 Pro SDS6058 H10 Pro SDS6054 H10 Pro SDS6034 H12 Pro SDS6034 H10 Pro

描　　述：

SDS6000 Pro 系列高分辨率數字示波器，具有最高 12-bit 垂直分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求。SDS6000 Pro 的最大帶寬 2GHz，采樣率最高 10 GSa/s，具備最多 8 個模擬通道和 16 個數字通道，存儲深度可達 500 Mpts/通道。

產品介紹

型號概述

型號	模擬帶寬	通道數	最高實時采樣率	最高波形捕獲率	最大存儲深度	垂直分辨率
SDS6208 H12 Pro	2 GHz	8 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	12-bit
SDS6204 H12 Pro	2 GHz	4 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	12-bit
SDS6208 H10 Pro	2 GHz	8 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	10-bit
SDS6204 H10 Pro	2 GHz	4 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	10-bit
SDS6108 H12 Pro	1 GHz	8 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	12-bit
SDS6104 H12 Pro	1 GHz	4 + EXT	5 GSa/s	750,000 wfm/s	250 Mpts/ch	12-bit
SDS6108 H10 Pro	1 GHz	8 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	10-bit
SDS6104 H10 Pro	1 GHz	4 + EXT	5 GSa/s	750,000 wfm/s	250 Mpts/ch	10-bit
SDS6058 H12 Pro	500 MHz	8 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	12-bit
SDS6054 H12 Pro	500 MHz	4 + EXT	5 GSa/s	750,000 wfm/s	250 Mpts/ch	12-bit
SDS6058 H10 Pro	500 MHz	8 + EXT	10 GSa/s	750,000 wfm/s	500 Mpts/ch	10-bit
SDS6054 H10 Pro	500 MHz	4 + EXT	5 GSa/s	750,000 wfm/s	250 Mpts/ch	10-bit
SDS6034 H12 Pro	350 MHz	4 + EXT	5 GSa/s	750,000 wfm/s	250 Mpts/ch	12-bit
SDS6034 H10 Pro	350 MHz	4 + EXT	5 GSa/s	750,000 wfm/s	250 Mpts/ch	10-bit

特性與優點

模擬通道帶寬：最高 2GHz；實時采樣率高達 10 GSa/s
垂直分辨率：12-bit (H12) /10-bit (H10)
低本底噪聲，在 2GHz 帶寬下低至 153 μVrms
SPO 技術

波形捕獲率最高達 750,000 幀/秒（Sequence 模式），170,000 幀/秒（正常模式）
支持 256 級波形輝度及色溫顯示
存儲深度最高達 500 Mpts/通道
數字觸發

智能觸發: 邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、碼型、第 N 邊沿、建立/保持和視頻觸發（支持 HDTV）等
串行總線觸發和解碼，支持的協議包括標配的 I²C、SPI、UART、CAN、LIN 和選配的 CAN FD、I²S、FlexRay、MILSTD-1553B、SENT、Manchester、ARINC429 等
分段采集（Sequence）模式，最大可以將存儲深度等分為 80,000 段，根據用戶設置的觸發條件，以非常小的死區時
間分段捕獲符合條件的事件。在 Sequence 模式下的波形捕獲率最高達 750,000 幀/秒
歷史模式（History），最大可記錄 80,000 幀波形
數十種自動測量功能，支持測量統計、Gating 測量、Math 測量、History 測量、Ref 測量。支持對測量參數的直方圖、軌跡圖和趨勢圖統計
4 路獨立的波形運算，支持 8M 點 FFT 和 20 多種常用時域運算；支持自定義表達式實現復雜的嵌套運算
多種高級數據分析和處理功能：搜索和導航、高速模板測試、波形直方圖、波特圖、電源分析（選件）、計數器、眼圖分析和抖動分析（選件）等
16 路數字通道（選件）
25 MHz 任意波形發生器（選件）
12.1 英寸電容式觸摸顯示屏，分辨率 1280*800

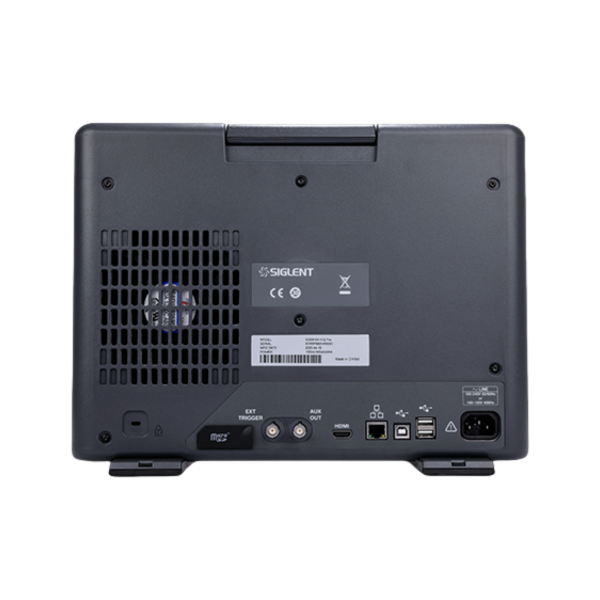

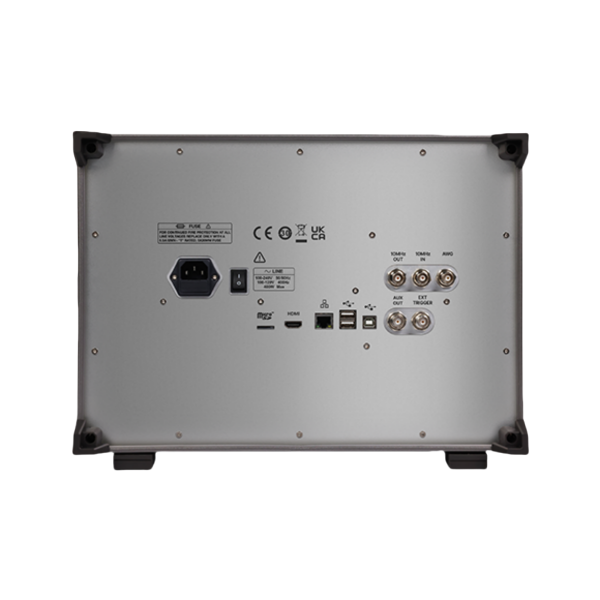

豐富的接口：4 個 USB Host、USB Device（USBTMC）、LAN（VXI-11 / Telnet / Socket）、micro SD 卡、Pass / Fail、Trigger Out、HDMI 視頻輸出等
支持外接鼠標和鍵盤操作；內建的 WebServer 支持通過網頁控制儀器
支持豐富的 SCPI 遠程控制命令
多國語言顯示及嵌入式在線幫助
