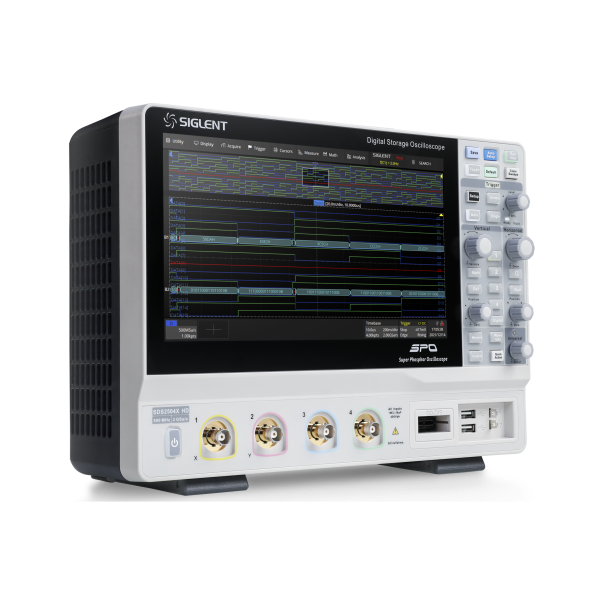

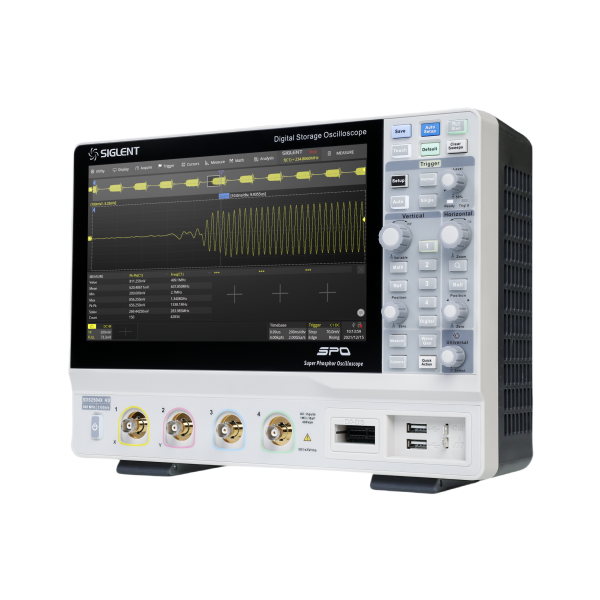

鼎陽SDS2000X HD系列高分辨率示波器

型　　號：SDS2000X HD系列

名　　稱：鼎陽SDS2000X HD系列高分辨率示波器

品　　牌：鼎陽(SIGLENT)

分　　類：示波器 > 數字示波器

產品選型：

SDS2504X HD SDS2354X HD SDS2204X HD SDS2104X HD

描　　述：

SDS2000X HD 系列高分辨率數字示波器，具有最高 12-bit 垂直分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求。SDS2000XHD 的最大帶寬 500MHz，采樣率最高 2 GSa/s，具備 4 個模擬通道和 16 個數字通道，存儲深度可達 200 Mpts/通道。

產品介紹

型號概述

型號	模擬帶寬	通道數	最高實時采樣率	最高波形捕獲率	最大存儲深度	垂直分辨率
SDS2504X HD	500 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch	12-bit
SDS2354X HD	350 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch	12-bit
SDS2204X HD	200 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch	12-bit
SDS2104X HD	100 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch	12-bit

特性與優點

模擬通道帶寬：最高 500 MHz；實時采樣率高達 2 GSa/s
垂直分辨率：12-bit
低本底噪聲，在 500 MHz 全帶寬下低至 70 μVrms
SPO 技術

波形捕獲率最高達 500000 幀/秒（Sequence 模式），100000 幀/秒（正常模式）
支持 256 級波形輝度及色溫顯示
存儲深度最高達 200 Mpts/通道
數字觸發

智能觸發：邊沿、斜率、脈寬、窗口、欠幅、間隔、超時、碼型、第N邊沿、建立/保持和視頻觸發（支持 HDTV）等
串行總線觸發和解碼，支持的協議包括標配的 I²C、SPI、UART、CAN、LIN 和選配的 CANFD、I²S、FlexRay、MILSTD-1553B、SENT、Manchester 等
分段采集（Sequence）模式，最大可以將存儲深度等分 80000 段，根據用戶設置的觸發條件，以非常小的死區時間分段捕獲符合條件的事件。在 Sequence 模式下的波形捕獲率最高達 500 000 幀/秒
歷史模式（History），最大可記錄 80000 幀波形
數十種自動測量功能，支持測量統計、Gating 測量、Math 測量、History 測量、Ref 測量。支持對測量參數的直方圖和趨勢圖統計
2 路獨立的波形運算，支持 2M 點 FFT 和 20 多種常用時域運算；支持自定義表達式實現復雜的嵌套運算
多種高級數據分析和處理功能：搜索和導航、高速模板測試波形直方圖、波特圖、電源分析（選件）、計數器等
16 路數字通道（選件）
內置 25 MHz 任意波形發生器（選件）
10.1 英寸電容式觸摸顯示屏，分辨率 1024*600

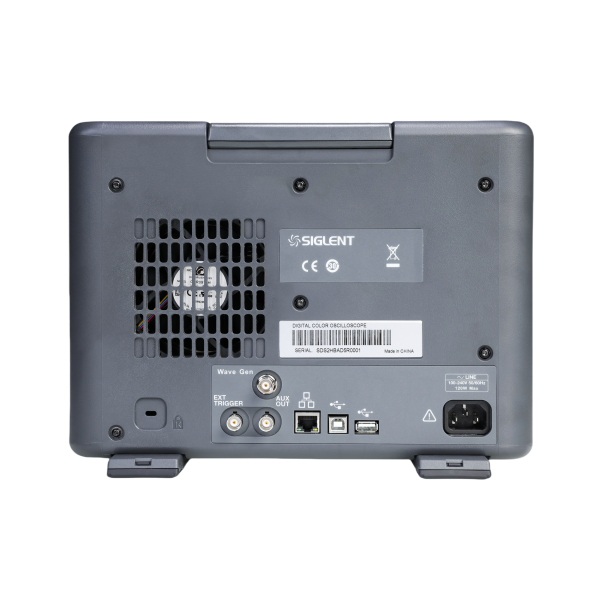

豐富的接口：3 個 USBHost、USB Device（USBTMC）、LAN（VX1-11 / Telnet / Socket）、Pass / Fail、TriggerOut 等
支持外接鼠標和鍵盤操作；內建的WebServer支持通過網頁控制儀器
支持豐富的 SCPI 遠程控制命令
多國語言顯示及嵌入式在線幫助
