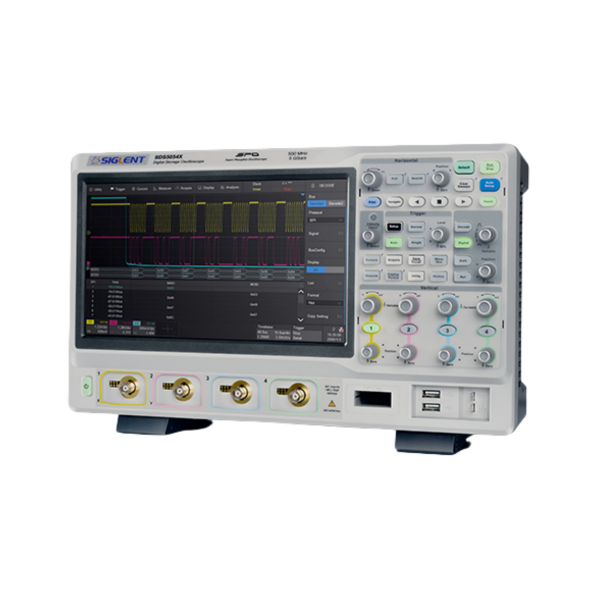

鼎陽SDS5000X系列超級熒光示波器

型　　號：SDS5000X系列

名　　稱：鼎陽SDS5000X系列超級熒光示波器

品　　牌：鼎陽(SIGLENT)

分　　類：示波器 > 數字示波器

產品選型：

SDS5104X SDS5054X SDS5034X

描　　述：

SDS5000X 系列超級熒光混合信號示波器，最大帶寬 1GHZ，采樣率最高 5GSa/s，具備最多 4 個模擬通道和 16 個數字通道，存儲深度可達 250Mpts/CH。

產品介紹

型號概述

型號	模擬帶寬	通道數	最高實時采樣率	最高波形捕獲率	最大存儲深度
SDS5104X	1 GHz	4 + EXT	5 GSa/s	500,000 wfm/s	250 Mpts/CH
SDS5054X	500 MHz	4 + EXT	5 GSa/s	500,000 wfm/s	250 Mpts/CH
SDS5034X	350 MHz	4 + EXT	5 GSa/s	500,000 wfm/s	250 Mpts/CH

特性與優點

模擬通道帶寬：350MHZ、500MHZ、1GHz，實時采樣率高達 5GSa/s
新一代 SPO 技術

波形捕獲率最高達 500000 幀/秒（Sequence 模式）
支持 256 級波形輝度及色溫顯示
存儲深度達 250 Mpts/通道
數字觸發

智能觸發：邊沿（Edge）、斜率（Slope）、脈寬（Pulse）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻觸發（支持 HDTV）、前提邊沿（Qualified）、第 N 邊沿、延遲、建立/保持
串行總線觸發和解碼，支持的協議包括 I²C、SPI、UART、CAN、LIN、CAN FD、I²S、FlexRay、MIL-STD-1553B、SENTManchester 和 ARINC429 等
低本低噪聲，電壓檔位低至 500μV/div
分段采集（Sequence）模式，最大可以將存儲深度等分為 100,000 段，根據用戶設置的觸發條件以非常小的死區時間分段捕獲符合條件的事件
歷史模式（History），最大可記錄 100,000 幀波形
數十種自動測量功能，支持測量統計、Gating 測量、Math 測量、History 測量、Ref 測量
波形運算功能（2M 點 FFT、加、減、乘、除、積分、微分、平方根等多種算子）
多種高級數據分析和處理功能：搜索和導航、數字萬用表、波形直方圖、硬件實現的高速模板測試等
硬件實現的平均和 ERES（增強分辨率）運算
16 路數字通道（選件）
25MHZ DDS 任意波形發生器（選件）
10.1 英寸電容式觸摸顯示屏，分辨率 1024*600
豐富的接口：USB Host、USB Device（USBTMC）、LAN（LXI / VX1-11 / Telnet / Socket）、Pass / Fail、Trigger Out、10MHz In、10MHz Out
支持外接鼠標和鍵盤操作；內建的 Web Server 支持通過網頁控制儀器
支持豐富的 SCPI 遠程控制命令
多國語言顯示及嵌入式在線幫助
