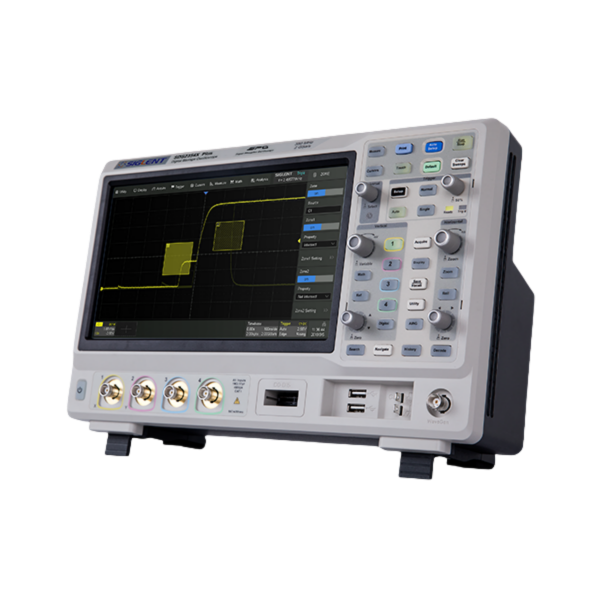

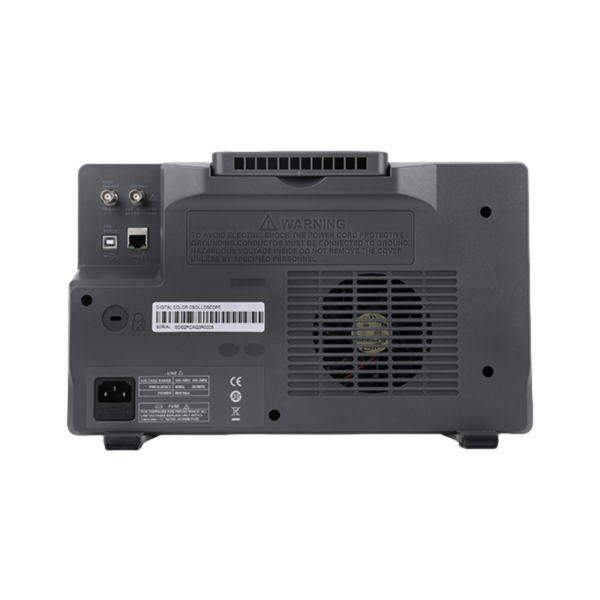

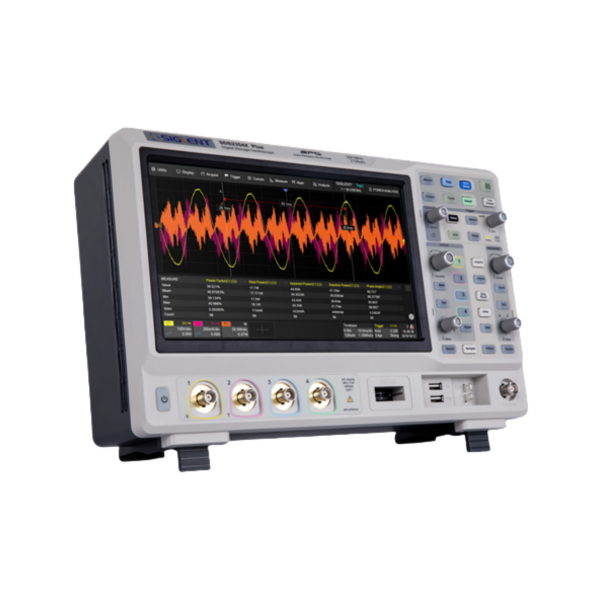

鼎陽SDS2000X Plus系列混合信號數字示波器

型　　號：SDS2000X Plus系列

名　　稱：鼎陽SDS2000X Plus系列混合信號數字示波器

品　　牌：鼎陽(SIGLENT)

分　　類：示波器 > 數字示波器

產品選型：

SDS2504X Plus SDS2502X Plus SDS2354X Plus SDS2352X Plus SDS2204X Plus SDS2202X Plus SDS2104X Plus SDS2102X Plus SDS2074X Plus SDS2072X Plus

描　　述：

SDS2000XPlus 系列混合信號數字示波器，最大帶寬 500MHz，采樣率最高 2 GSa/s，具備最多 4個模擬通道和 16 個數字通道，存儲深度可達 200 Mpts/通道。

產品介紹

型號概述

型號	模擬帶寬	通道數	最高實時采樣率	最高波形捕獲率	最大存儲深度
SDS2504X Plus	500 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2502X Plus	500 MHz	2 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2354X Plus	350 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2352X Plus	350 MHz	2 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2204X Plus	200 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2202X Plus	200 MHz	2 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2104X Plus	100 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2102X Plus	100 MHz	2 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2074X Plus	70 MHz	4 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch
SDS2072X Plus	70 MHz	2 + EXT	2 GSa/s	500,000 wfm/s	200 Mpts/ch

特性與優點

模擬通道帶寬：最高 500 MHz；實時采樣率高達 2 GSa/s
SPO 技術

波形捕獲率最高達 500,000 幀/秒（Sequence 模式），120,000 幀/秒（正常模式）
支持 256 級波形輝度及色溫顯示
存儲深度達 200 Mpts/通道
數字觸發

智能觸發：邊沿（Edge）、斜率（Slope）、脈寬（Pulse）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻觸發（支持 HDTV）
串行總線觸發和解碼，支持的協議包括標配的 I²C、SPIUART、CAN、LIN 和選配的 CANFD、I²S、FlexRay、MILSTD-1553B、SENT 和 Manchester
低本底噪聲，電壓檔位低至 500μV/div
10-bit 模式提供更高精度的數據采集與處理
分段采集（Sequence）模式，最大可以將存儲深度等分為 90,000 段，根據用戶設置的觸發條件，以非常小的死區時間分段捕獲符合條件的事件
歷史模式（History），最大可記錄 90,000 幀波形
數十種自動測量功能，支持測量統計、Gating 測量、Math 測量、History 測量、Ref 測量，支持對測量參數的直方圖軌跡圖和趨勢圖統計
2 路獨立的波形運算，支持 2M 點 FFT、加、減、乘、除積分、微分、平方根、平均、ERES 等運算和自定義表達式
多種高級數據分析和處理功能：搜索和導航、硬件實現的高速模板測試、波特圖、電源分析（選件）、計數器等
16 路數字通道（選件）
內置 50 MHz 任意波形發生器（選件）
10.1 英寸電容式觸摸顯示屏，分辨率 1024*600
豐富的接口：USB Host、USB Device（USBTMC）、LAN（VXI-11 / Telnet / Socket）、Pass / Fail、Trigger Out
支持外接鼠標和鍵盤操作；內建的 Webserver 支持通過網頁控制儀器
支持豐富的 SCPI 遠程控制命令
多國語言顯示及嵌入式在線幫助
