測試需求：

  隨著物聯網推廣的深入，萬物互聯必將成為未來的發展方向。諸如NB-IOT、LORA、BLE等低功耗物聯網解決方案會越來越多的應用在產品設計上。而低功耗的測試方案將會越來越多的被應用在研發設計，生產測試上。TSP-4000低功耗測試方案測量電流精度高，是目前市面上不多的且性價比高的高精度待機電流測試方案?？梢苑治鼋K端設備的電流輸出曲線，為工程師提供了一個更深入了解系統硬件構架，軟件構架對待機電流影響的工具。通過這套方案，可以幫助工程師降低自己的產品功耗，最終達到提高待機時間的目的。

方案特點：

• 體積小，配置簡單，性價比高。
• 測量精度高，抗干擾能力強，電流測量精度最高可達 100pA，分辨率 1pA。
• 采樣率高，可以實現動態電流的實時采集，最高速度可以達到100,000 點每秒
• 簡單易操作，圖形化顯示測試結果，支持原始測試數據的導入、導出。
• 長時間記錄測量數據。
• 可通過軟件分析關注時間段的電流曲線，優化硬件和軟件設計，降低產品功耗。

TSP-4000 軟件配合吉時利高精度源表，簡單方便的實現DUT 低功耗直流特性相關測試。

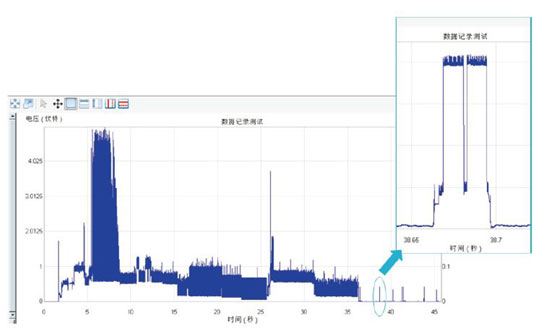

使用TSP-4000 測試系統捕捉藍牙手環開機電流波形，并對待機模式下的電流脈沖信號進行放大觀察。

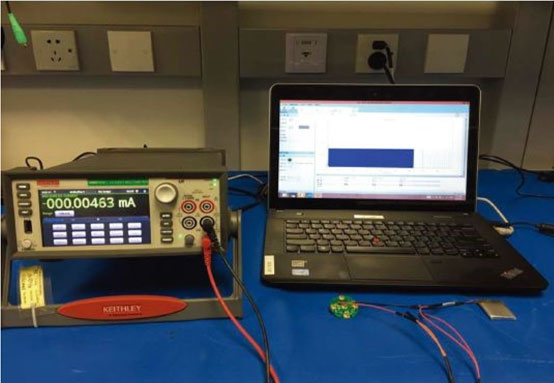

TSP-4000 操作簡單. 有三種連接模式。分別配備不同的吉時利設備，客戶科根據自己的購買能力和測試指標需求選擇不同的儀器來完成測試：

• 模式一( 高性能)：吉時利2280S 高精度電源為DUT提供電源。DMM7510 作為高精度電流表測量。此時的供電性能和電流測量性能最高。
• 模式二（ 經濟型）：吉時利2280S 高精度電源為DUT 設備提供電同時回讀電流數據。此方案價格低，電流測量精度為10uA。
• 模式三 ( 高性價比)：吉時利DMM7510 作為萬用表直流測量DUT 設備。此時需要DUT 設備自帶電源。

方案配置：

高精度電源2280S，高精度七位半萬用表DMM7510，低功耗測試軟件TSP-4000

操作步驟：

1. 選擇連接模式連接測試設備以及DUT 設備。
2. 設置相應的測試時間，采樣率。
3. 啟動。等待測試時間完成。使用工具欄對各種工具對生成電流曲線進行放大縮小。通過分析和改善DUT 設備在工作和待機過程中的狀態，達到提高DUT 設備待機時間的目的。
