手機耗電等性能測試

發布時間：2024-06-26瀏覽量：1

涉及子系統	測試項目	推薦產品	附件/選件
便攜設備的能耗測試	能耗及供電性能測試	N6705B	N6781A

N6705B 直流電源分析儀快速測試手機三件套。包含N6705B+N678XA+14585A，一個十萬出頭的解決方案，便能夠充分解決便攜設備的能耗，芯片能耗等測量問題，更能夠?qū)﹄姵氐娜萘考皟?nèi)阻進行分析，充分提高便攜設備的待機時間等性能。蘋果等品牌的便攜設備均采用此解決方案，更有騰訊等軟件提供商用此方案進行軟件運行時的能耗測試。

手機、平板電腦耗電測試全面測試方案
終端耗電性能測試及分析
電池充放電功能、保護、容量及電池內阻測試
充電管理測試
充電器輸出性能測試

智能手機及平板電腦內部DC-DC模塊及PMU子通路耗電
芯片轉換效率
輸入/輸出時延
空耗測試

多路同步的高帶寬正負電壓輸出進行顯示屏驅動測試
多路時序輸出
多路+/- 20V電壓交流信號輸出

更高的電流測量精度
微安級休眠電流，甚至nA級漏電流都成為測試需要

動態電流變化范圍大：
從微安級休眠電流到安培級發射電流
針對不同范圍電流都能提供連續，準確的測量
脈沖寬度窄，一般在幾百微秒至毫秒級

采樣速率和記錄時間
更快的采樣速率，更長的存儲深度

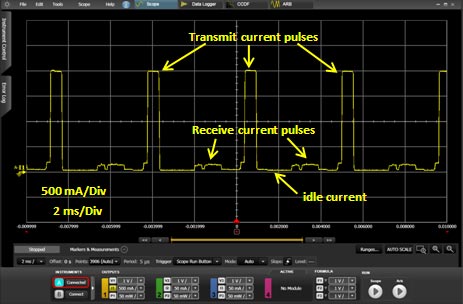

手機發射Tx及接收Rx耗電特性

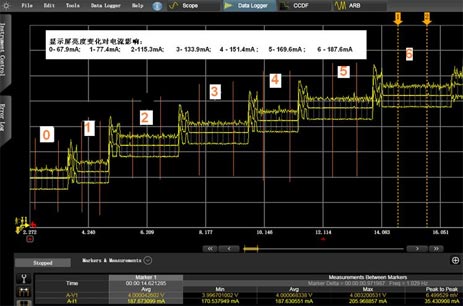

顯示屏亮度對耗電的影響

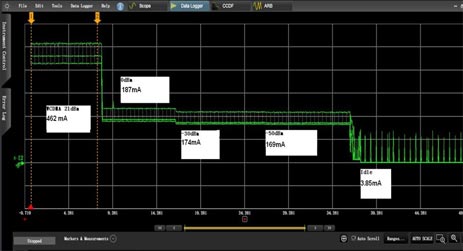

發射功率對耗電的影響

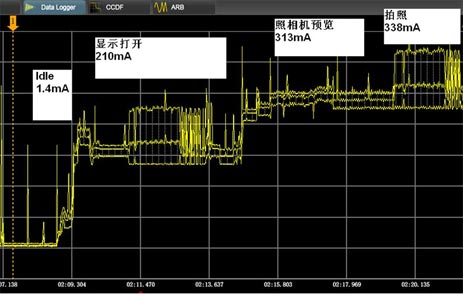

拍一張照片消耗多少電

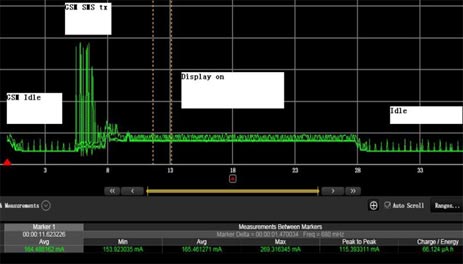

接收一條SMS信息耗多少電

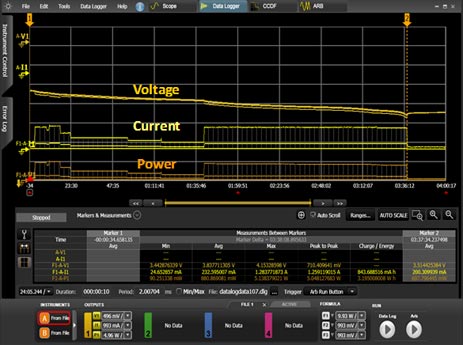

配合14585A軟件進行電池耗盡測試
