醫學影像設備測試方案

發布時間：2024-06-28瀏覽量：1

ITECH可以為電子計算機斷層掃描CT、放射模擬機、移動醫用x光機、車載CT等醫 學影像設備提供電源、高壓發生器、X射線管、儲能電池等模塊的試驗檢測方案。

1. 高壓發生器測試

高壓發生器工作原理是將低頻、低壓的交流電源轉換成高頻、高壓電源，可產生500~25000Hz的高頻，經整流和平滑后，其電壓波動范圍小于1%，而常規三相、十二脈沖發生器的波動范圍為4%，因此放射模擬機、CT等設備對高壓電源的穩定性要求很高，高壓系統中都采用高精度的穩壓反饋措施。例如CT里面壓發生器的逆變模塊，就要用到穩定的DC高壓大功率源去測試，要求測試的電源電壓要在450V~550V之間，功率等級也在50kW左右。

推薦測試儀器

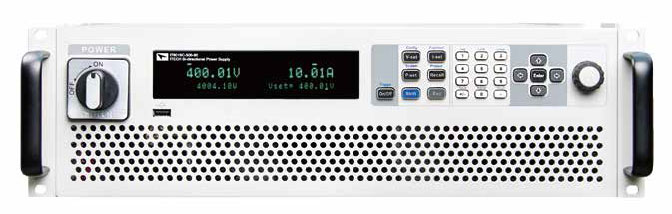

IT6000D系列大功率可編程直流電源

電壓80V ~ 2250V，電流30A ~ 2040A
功率5kW-144kW，主從并聯，功率可擴展至1.152MW

2. X射線管測試

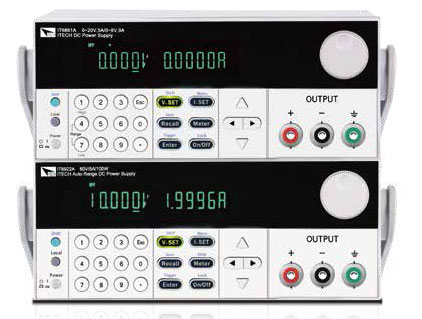

高壓發生器可以將市電通過整流、逆變、高頻升壓后變成140kV，供給到給到X射線管的陰極和陽極。X射線管內燈絲加熱的電源要求直流電壓12V，功率在200W以內，因此需要選用小功率的電源。
