KSC-4000A 待機功耗測試系統

發布時間：2024-06-27瀏覽量：1

系統背景

隨著物聯網推廣的深入，萬物互聯必將成為未來的發展方向。諸如 NB-IOT，LoRa，BLE 等低功耗物聯網解決方案會越來越多的應用在產品設計上。而低功耗的測試方案將會越來越多的被應用在研發設計，生產測試上。

KSC-4000A 低功耗測試方案測量電流精度高，是目前市面上不多的且性價比較高的高精度待機電流測試方案?？梢苑治鼋K端設備的電流輸出曲線，為工程師提供了一個更深入了解系統硬件構架，軟件構架對待機電流影響的工具。通過這套方案，可以幫助工程師降低自己的產品功耗，最終達到提高待機時間的目的。

系統介紹

泰克公司與合作伙伴共同推出的低功耗測試系統 KSC-4000A，硬件核心為美國泰克吉時利公司高精度電源 2280S 或高精度七位半萬用表 DMM7510，將儀器采集到的電流數據連續回傳到上位機。通過上位機軟件實現對電流數據的回放分析，以幫助設計者優化自己的產品，降低產品功耗。

KSC-4000A 可以測試各種各種設備的直流耗電特性，特別適用于工作或者待機電流在微安甚至納安級別的小電流測試. 測試結果可用I-T 曲線表示出來。并可以顯示電流數據在一段時間內分布的 CCDF 圖形。KSC-4000A 軟件可以在 Windows XP 或 Windows 7 及以上版本系統下運行。

方案特點

體積小，配置簡單，性價比高
測量精度高，抗干擾能力強，電流測量精度最高可達 100pA，分辨率 1pA
采樣率高，可以實現動態電流的實時采集，最高速度可以達到 1000000 點每秒
簡單易操作，圖形化顯示測試結果，支持原始測試數據的導入、導出
長時間記錄測量數據
可通過軟件分析關注時間段的電流曲線，優化硬件和軟件設計，降低產品功耗

KSC-4000A 軟件配合吉時利高精度數字萬用表，簡單方便的實現 DUT 低功耗直流特性相關測試。

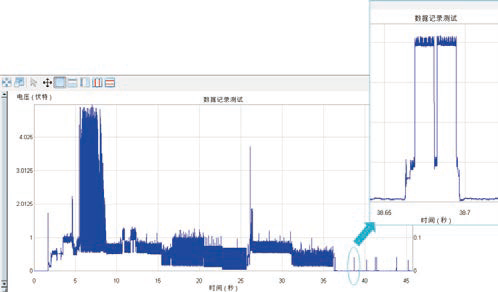

使用 KSC-4000A 測試系統捕捉藍牙手環開機電流波形，并對待機模式下的電流脈沖信號進行放大觀察

KSC-4000A 操作簡單. 有三種連接模式。分別配備不同的吉時利設備，客戶科根據自己的購買能力和測試指標需求選擇不同的儀器來完成測試。

模式一（高性能）：吉時利 2280S 高精度電源為 DUT 提供電源。DMM7510 作為高精度電流表測量。此時的供電性能和電流測量性能最高。

模式二（經濟型）：吉時利 2280S 高精度電源為 DUT 設備提供電同時回讀電流數據。此方案性價比高，電流測量精度為 10uA。

模式三（高性價比）：吉時利 DMM7510 作為萬用表直流測量 DUT 設備。此時需要 DUT 設備自帶電源。

操作步驟：

1. 選擇連接模式連接測試設備以及DUT 設備。

2. 設置相應的測試時間，采樣率。

3. 啟動。等待測試時間完成。使用工具欄對各種工具對生成電流曲線進行放大縮小。通過分析和改善DUT 設備在工作和待機過程中的狀態，達到提高DUT 設備待機時間的目的。
