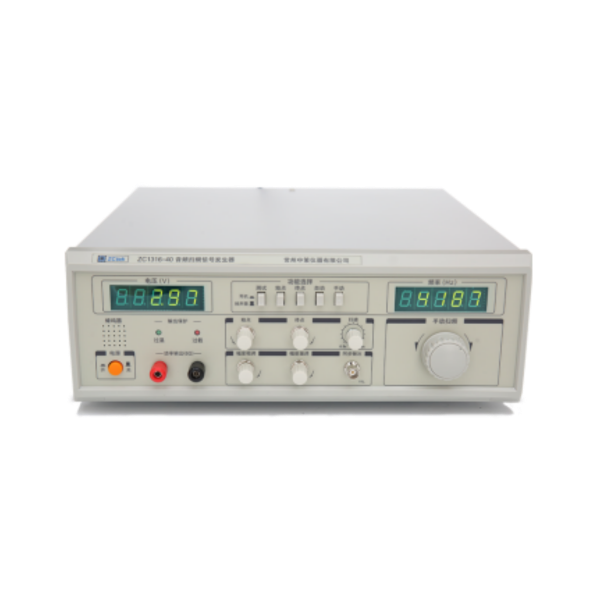

中策ZC1316系列 音頻掃頻信號發生器
ZC1316 系列音頻掃頻信號發生器，是采用國外當前最新的電子技術，利用新穎的壓控 RC 振蕩電路，能產生純正的正弦波信號的功率儀器。該系列儀器的輸出電壓、輸出波形的頻率全部用數碼管顯示，所有的工作參數全部用按鍵和電位器設置。具有掃頻范圍可達 1:1000 以上,輸出功率大 (最大達 200W) 波形失真小等優點。功放具有開機延時輸出、過溫保護、短路保護、過載限流保護、輸出幅度過大保護、顯示過溫和顯示過載等功能。
型號概述
|
型號 |
ZC1316-20 |
ZC1316-40 |
ZC1316-60 |
ZC1316-100 |
ZC1316-200 |
|
頻率范圍 |
20Hz-20kHz 分辨率：1Hz |
||||
|
正弦波輸出幅度 |
13Vrms |
18Vrms |
22Vrms |
28.5Vrms |
415Vrms |
|
分辨率 |
0.01Vrms（8Ω負載） |
||||
|
輸出電壓誤差 |
≤1% |
||||
|
正弦波失真 |
≤0.2% |
≤0.8% |
≤0.8% |
≤0.8% |
≤0.8% |
|
輸出功率 |
20W |
40W |
60W |
100W |
200W |
|
掃頻方式 |
對數 |
||||
|
掃頻比 |
1：1000 |
||||
|
掃頻時間 |
0.1s-20s |
||||
|
輸出方式 |
功率輸出、同步輸出 |
||||
|
工作電源 |
220V±10%，50Hz±2Hz |
||||
|
體積 |
360mm×140mm×360mm |
||||
|
凈重 |
10Kg |
||||
