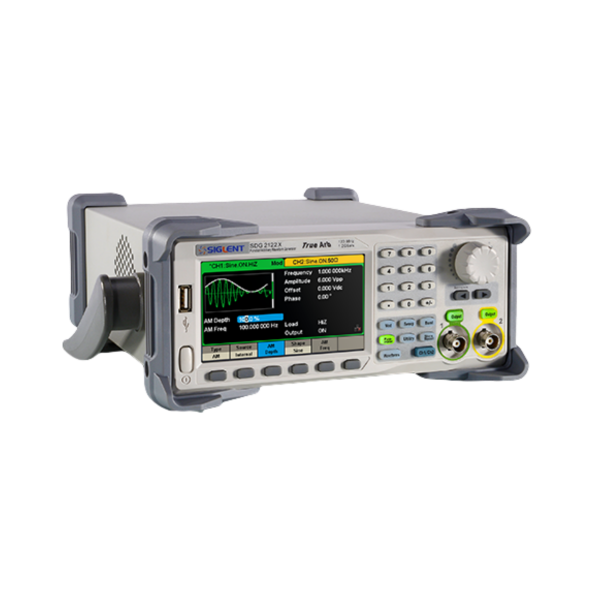

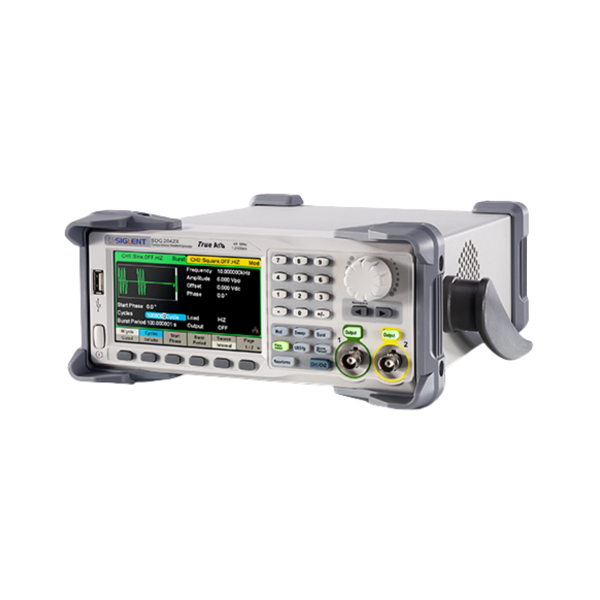

鼎陽SDG2000X系列函數/任意波形發生器

型　　號：SDG2000X系列

名　　稱：鼎陽SDG2000X系列函數/任意波形發生器

品　　牌：鼎陽(SIGLENT)

分　　類：信號發生器 > 函數任意波形發生器

產品選型：

SDG2122X SDG2082X SDG2042X

描　　述：

SDG2000X 系列雙通道函數/任意波形發生器，最大帶寬 120MHz，具備 1.2GSa/s 采樣率和 16bit 垂直分辨率的優異采樣系統指標，在傳統的 DDS 技術基礎上，采用了創新的TrueArb 和 EasyPulse 技術，克服了 DDS 技術在輸出任意波和方波/脈沖時的先天缺陷，能夠?yàn)橛脩籼峁└弑Ｕ?、低抖?dòng)的信號，滿足更廣泛的應用需求。

產品介紹

型號概述

型號	最高輸出頻率	最高采樣率	垂直分辨率	最大任意波長度	通道數
SDG2122X	120 MHz	1.2 GSa/s	16 bit	8 pts～8 Mpts	2
SDG2082X	80 MHz	1.2 GSa/s	16 bit	8 pts～8 Mpts	2
SDG2042X	40 MHz	1.2 GSa/s	16 bit	8 pts～8 Mpts	2

特性與優點

雙通道，最大輸出頻率 120MHz，最大輸出幅度 20Vpp，在 80dB 的動態范圍內提供高保真的信號
優異的采樣系統指標：1.2GSa/s 采樣率和 16-bit 垂直分辨率，最大限度地在時間和幅度上還原波形細節
創新的 TrueArb 技術，逐點輸出任意波，在保證不丟失波形細節的前提下，能夠以 1μSa/s~75MSa/s 的可變采樣率輸出 8pts~8Mpts 范圍內任意長度的低抖動波形
創新的 EasyPulse 技術，能夠輸出低抖動的方波 / 脈沖，同時脈沖波可以做到脈寬、上升 / 下降沿精細可調，具備極高的調節分辨率和調節范圍
豐富的模擬和數字調制功能：AM、DSB-AM、FM、PM、FSK、ASK、PSK 和 PWM
Sweep 功能與 Burst 功能
諧波輸出功能
196 種內建任意波
硬件頻率計功能

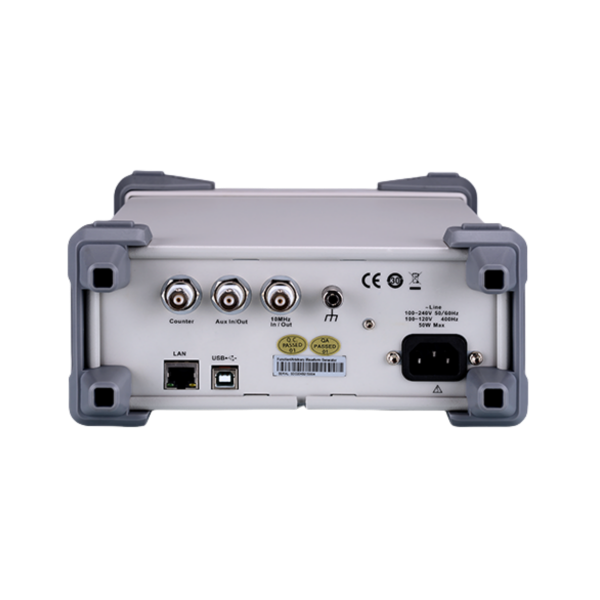

豐富的通信接口：標配 USB Host，USB Device（USBTMC），LAN（VXI-11），選配 GPIB
4.3” TFT-LCD 觸摸顯示屏，方便用戶操作
