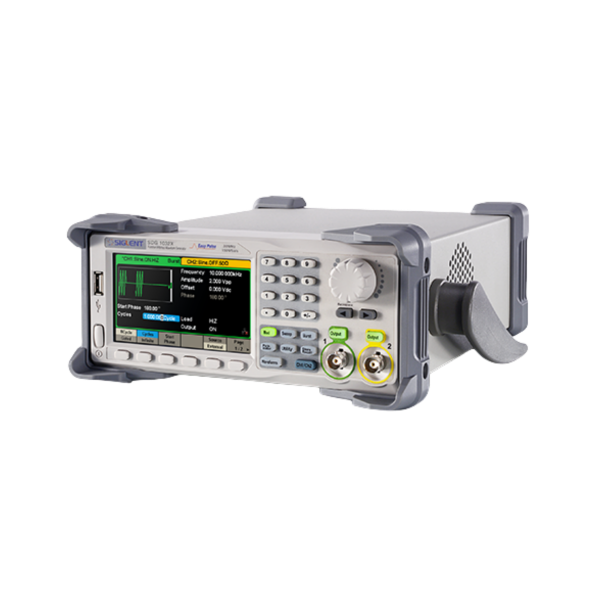

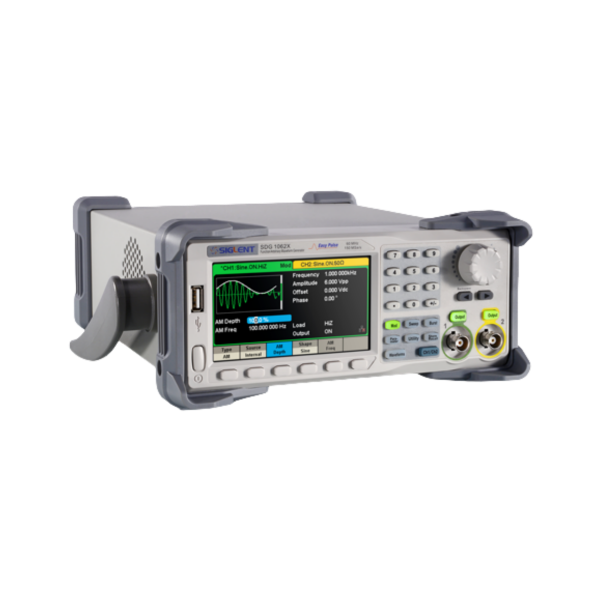

鼎陽SDG1000X系列函數/任意波形發生器

型　　號：SDG1000X系列

名　　稱：鼎陽SDG1000X系列函數/任意波形發生器

品　　牌：鼎陽(SIGLENT)

分　　類：信號發生器 > 函數任意波形發生器

產品選型：

SDG1062X SDG1032X SDG1022X

描　　述：

SDG1000X 系列雙通道函數/任意波形發生器，最大輸出頻率 60 MHz，具備 150 MSa/s 采樣率和 14-bit 垂直分辨率；在傳統的 DDS 技術基礎上，采用了創新的 EasyPulse 和 TrueArb 技術，克服了 DDS 在輸出脈沖和任意波時的先天缺陷；獨立的方波通道，能產生頻率高達 60 MHz 的低抖動方波；具備調制、掃頻、Burst、諧波發生、通道合并等多種復雜波形的產生功能，能夠滿足用戶更廣泛的應用需求。

產品介紹

型號概述

型號	最高輸出頻率	最高采樣率	垂直分辨率	最大任意波長度	通道數
SDG1062X	60 MHz	150 MSa/s	14 bit	16 kpts	2
SDG1032X	30 MHz	150 MSa/s	14 bit	16 kpts	2
SDG1022X	25 MHz	150 MSa/s	14 bit	16 kpts	2

特性與優點

雙通道，最大輸出頻率 60 MHz，最大輸出幅度 20 Vpp
150 MSa/s 采樣率 , 14-bit 垂直分辨率，16 kpts 波形長度
創新的 EasyPulse 技術，能夠輸出低抖動的脈沖，可以做到脈寬、上升 / 下降沿精細可調，具備極高的調節分辨率和調節范圍
創新的 TrueArb 技術，逐點輸出任意波，在保證不丟失波形細節的前提下，能夠以 1μSa/s~30MSa/s 的可變采樣率輸出 2pts~16kpts 范圍內任意長度的低抖動波形
獨立的方波通道，頻率最高 60 MHz，抖動低于 300 ps+ 周期的 0.05 ppm
豐富的模擬和數字調制功能：AM、DSB-AM、FM、PM、FSK、ASK、PSK 和 PWM
掃頻和 Burst 功能
諧波發生功能
通道合并功能
硬件頻率計功能
196 種內建任意波

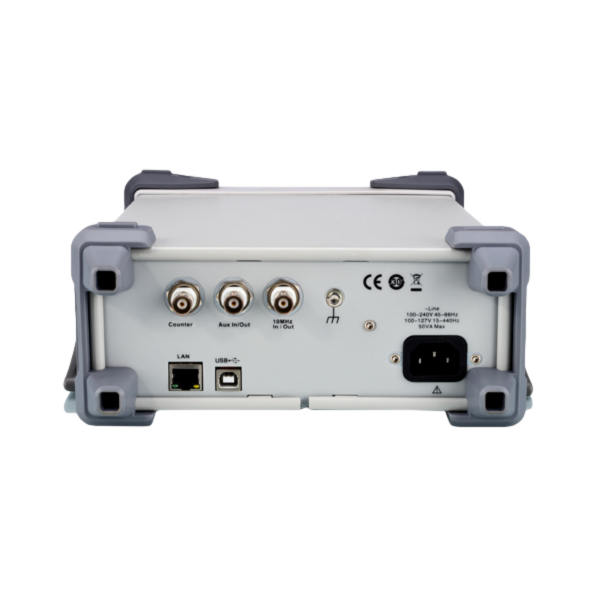

豐富的通信接口：標配 USB Host，USB Device（USBTMC），LAN（VXI-11），選配 GPIB
4.3 英寸顯示
