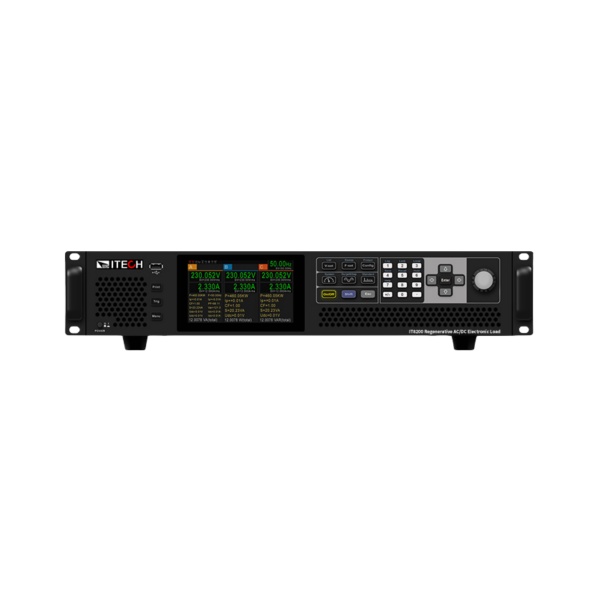

艾德克斯IT8200系列回饋式交/直流電子負載

型　　號：IT8200系列

名　　稱：艾德克斯IT8200系列回饋式交/直流電子負載

品　　牌：艾德克斯(ITECH)

分　　類：電子負載 > 交/直流電子負載

產品選型：

IT8202-350-10U-ATE IT8202-350-10U IT8203-350-30U IT8204-350-20U-ATE IT8204-350-20U IT8205-350-30U IT8206-350-30-ATE IT8206-350-30 IT8206-350-90 IT8209-350-90 IT8212-350-90 IT8215-350-90

描　　述：

IT8200 系列是一款回饋式的可編程交/直流電子負載，采用碳化硅 (SiC) 技術，高效的回饋能力可以將電能無污染的回饋電網，節省用電和散熱成本的同時也符合節能環保的需求。AC 模式下同時支持整流和非整流，提供了 CC / CR / CP / CS / CC+CR / CE 等多種操作模式，其中 CE 模式可以模擬單相整流 RLC 和并聯 RLC 等多種電路拓?fù)洹T8200 可以廣泛應用于電動車對電網測試 V2G、電動車充電站 EVSE、逆變器 Inverter、儲能變流器 PCS、不斷電系統 UPS 等多個領域。 IT8200 系列采用高功率密度設計，在 1U 的體積內功率可達 6kVA，3U 的體積內功率可達 15kVA，通過主從并機，可輕松擴展功率至 960kVA。用戶通過觸摸屏設計的圖形化界面可以直接定義不同波形，結合任意波形編輯功能和完善的保護功能，是研發、測試、系統搭建的理想選擇。

產品介紹

型號概述

型號	規格	尺寸
IT8202-350-10U-ATE	350V/10A/2kVA，1φ	1U
IT8202-350-10U	350V/10A/2kVA，1φ	2U
IT8203-350-30U	350V/30A/3kVA，1φ	3U
IT8204-350-20U-ATE	350V/20A/4kVA，1φ	1U
IT8204-350-20U	350V/20A/4kVA，1φ	2U
IT8205-350-30U	350V/30A/5kVA，1φ	3U
IT8206-350-30-ATE	350V/30A/6kVA，1φ or 3φ	1U
IT8206-350-30	350V/30A/6kVA，1φ or 3φ	2U
IT8206-350-90	350V/90A/6kVA，1φ or 3φ	3U
IT8209-350-90	350V/90A/9kVA，1φ or 3φ	3U
IT8212-350-90	350V/90A/12kVA，1φ or 3φ	3U
IT8215-350-90	350V/90A/15kVA，1φ or 3φ	3U

產品特點

采用碳化硅 (SiC) 技術
高功率密度，3U 可達 15kVA，1U / 2U 可達 6kVA
量測 Vrms / Arms / Freq / CF / PF / UTHD / ITHD / ±Vpeak 等 16 項參數
主從均流，并機可達 960kVA（3U 機型最多可并 64 臺）
高效的能量回饋
電壓可達 350 VL-N
支持單相/三相/反相，反相模式下可擴展至200%額定電壓
頻率：16-500Hz
支持 NORMAL / LIST / SWEEP，任意一種模式均可以疊加 Surge & Sag 功能
內建豐富的波形數據庫
觸摸屏設計，簡潔的 UI 界面
內置 USB / CAN / LAN / 數字 IO 接口，選配 GPIB / 模擬量 & RS232 接口
AC 模式下支持 CC / CP / CR / CS / CC+CR / CE 多種工作模式
CE 模式可以模擬單相整流 RLC 和并聯 RLC 等 14 種電路拓?fù)?/span>
DC 模式下支持 CC / CR / CP / CV 等 9 種工作模式
AC 模式下支持整流和非整流兩種模式
可調節波峰因數：1.414 ~ 5.0
支持相移功能，范圍為 -90 o~90 o（開啟整流功能后，相移的設置范圍受峰值因數的約束）
單位功率因數 1 功能可以使電流波形隨電壓波形變化，功率因數盡可能接近為 1
三相 AC 模式下支持 Y 和 Δ 兩種接入方式
最高可達 50 次諧波模擬和分析功能，內置 IEC61000-3-2 / 3-12 法規測試（電壓/電流諧波分析，電流諧波模擬，基波 ≤60Hz）
支持抽載與卸除角度控制，0-359° 全范圍都可設定
多種保護功能，包括自動清保護、瞬時過電壓保護 POVP、瞬時過電流保護 POCP、欠電壓保護 UVP、軟件看門狗等
支持 CANopen、Modbus、LXI、SCPI 等多種通訊協議
