艾諾ANBTS7201系列脈沖式鋰電池芯短路測試儀

型　　號：ANBTS7201系列

名　　稱：艾諾ANBTS7201系列脈沖式鋰電池芯短路測試儀

品　　牌：艾諾(Ainuo)

分　　類：安規測試 > 鋰電池安規

產品選型：

ANBTS7201-R ANBTS7201-3R

描　　述：

艾諾公司第二代 ANBTS7201 系列脈沖式鋰電池芯短路測試儀，適用于注液前鋰電池芯的正極極片與負極極片之間，以及正極極耳、負極極耳與電芯外殼之間的絕緣性能測試。

測試儀開創性地采用脈沖式升壓、電壓跌落偵測的方法，能有效檢測出因隔離膜破損、穿孔、異物和毛刺等原因造成的絕緣短路、微短路、絕緣電阻偏低等不合格電芯和可疑電芯。

測試儀采用恒流充電、自由放電、恒流放電的新一代測試方法，滿足了動力電池、儲能電池的電芯靜態容值不斷增大的情況下，快速、穩定的電芯短路測試新需求。

系列測試儀具備短路測試、BDV 測試、絕緣電阻測試、電容測試、弱導電阻測試和開路偵測等多種功能配置，配合三通道掃描輸出、PLCIOLANRS232 等通信控制接口，適用于鋰電池芯自動化產線的快速測試使用。

產品介紹

技術規格

型號	ANBTS7201-R	ANBTS7201-3R
功能配置	脈沖短路，絕緣電阻，單通道測試	脈沖短路，絕緣電阻，三通道掃描
脈沖短路測試
輸出電壓	范圍：(50~1000)VDC，分辨率：1V，誤差：±(1%×設定值+5V)
充放電模式	最大50mA恒流充電、最大30mA恒流放電
測試時間	充電時間TK、放電時間TF；范圍：50ms~3000ms；分辨率：1ms；誤差：±(5%的設定值+2ms)
判斷參數	上升跌落V1(0~100%)、保持跌落V2(0~100%)、放電跌落V3(0~100%)、分辨率0.1V
電芯靜電容量	100nF~100000nF
絕緣電阻測試
輸出電壓	范圍：(25~1000)VDC，分辨率：1V，誤差：±(1%×設定值+2V)
絕緣電阻測量	25V~100V： 0.002MΩ~499.9MΩ：±（5%×讀數值±2字）； 101V~499V： 0.010MΩ~199.9MΩ，±（2%×讀數值±2字）； 200.0MΩ~2.000GΩ：±（5%×讀數值±2字）； 500V~1000V： 0.020MΩ~999.9MΩ：±（2%×讀數值±2字）； 1.000GΩ~9.999GΩ：±（5%×讀數值±2字）； 10.00GΩ~49.99GΩ：±（15%×讀數值）； 50.00GΩ~99.99GΩ：±（20%×讀數值）
	10.00GQ~49.99GQ:±(15%×讀數值);50.00GΩ~99.99GQ:±(20%×讀數值)
測試時間	范圍：0，(0.5~999.9)s，0為無限長，分辨力：0.1s，誤差：±(0.1%×設定值+2個字)
緩升時間	范圍：0，(0.1~999.9)s，0為關閉緩升，分辨力：0.1s，誤差：±(0.1%×設定值+2個字)
緩降時間	范圍：0，(1~999.9)s，0為關閉緩降，分辨力：0.1s，誤差：±(0.1%×設定值+2個字)
上下限設置	范圍：0.002MΩ~99.99GΩ，0表示無上限設定
充放電模式	最大50mA恒流充電、最大30mA恒流放電
其他規格
供電電源	AC220V±10%，47~63Hz

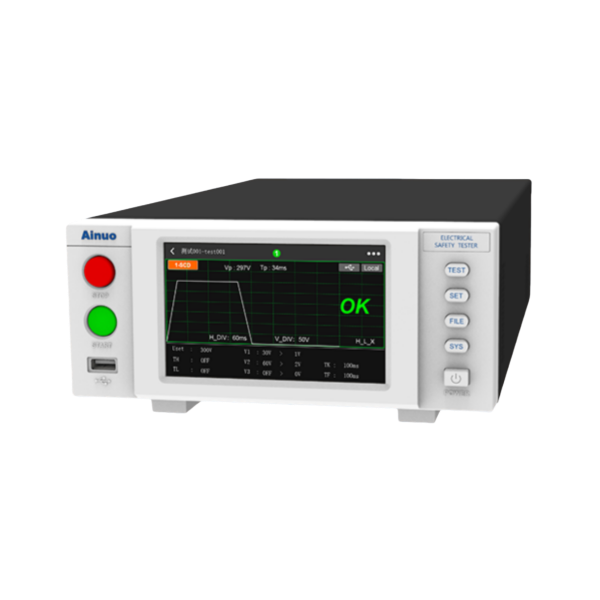

顯示操作	LCD、5寸彩顯、觸摸屏

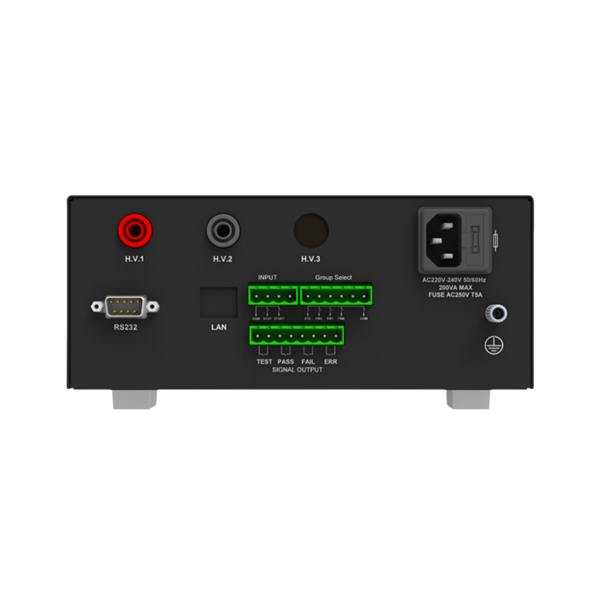

輸出接口	RS232C、LAN、PLC、USB(U盤數據存儲)
外形尺寸	21388360(WHD,mm)
