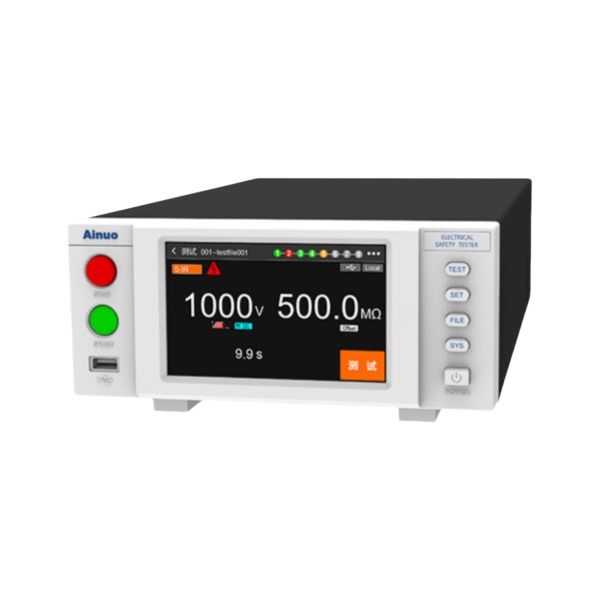

艾諾ANBTS7101系列 絕緣電阻測試儀
ANBTS7101 系列絕緣電阻測試儀，采用高頻直流高壓電源技術、實現 1000V / 50mA / 100GΩ 的絕緣電阻測試能力。針對常規 CV 模式絕緣電阻測試儀在測試靜態容值較大的鋰電池芯等電氣產品過程中，緩升時間長、放電過程慢、絕緣阻值跳動大、重復性差等弱點，ANBTS7101 系列測試儀采用 CC 充電、CV 保壓、CC 放電的創新模式，實現了大電容特性電氣產品絕緣電阻的快速、準確、安全測試。
ANBTS7101 系列測試儀適用于注液前鋰電池芯、鋰電池、超級電容、驅動電機、DC/DC 轉換器、逆變器、開關電源等靜態容值較大的電氣產品的絕緣電阻測試。
技術規格
|
型號 |
ANBTS7101 |
ANBTS7101-3 |
|
輸出通道 |
單通道（HV1、HV2(return)） |
三通道（HV1/HV2/HV3，可設置H/L/X） |
|
輸出電壓 |
范圍：(25~1000)VDC，分辨率：1V，誤差：±(1%×設定值+2V) |
|
|
絕緣電阻測量 |
25V~100V： 0.002MΩ~499.9MΩ，±(5%×讀數值±2字)；
101V~499V： 0.010MΩ~199.9MΩ，±(2%×讀數值±2字)； 200.0MΩ~2.000GΩ：±(5%×讀數值±2字)；
500V~1000V： 0.020MΩ~999.9MΩ，±(2%×讀數值±2字)； 1.000GΩ~9.999GΩ：±(5%×讀數值±2字)； 10.00GΩ~49.99GΩ：±(15%×讀數值)； 50.00GΩ~99.99GΩ：±(20%×讀數值) |
|
|
測試時間 |
范圍：0，(0.5~999.9)s，0為無限長，分辨力：0.1s，誤差：±(0.1%×設定值+2個字) |
|
|
緩升時間 |
范圍：0，(0.1~999.9)s，0為關閉緩升，分辨力：0.1s，誤差：±(0.1%×設定值+2個字) |
|
|
緩降時間 |
范圍：0，(1~999.9)s，0為關閉緩降，分辨力：0.1s，誤差：±(0.1%×設定值+2個字) |
|
|
電阻上下限設置 |
范圍：0.002MΩ~99.99GΩ，0表示無上限設定 |
|
|
充放電模式 |
恒流充電最大50mA、恒流放電30mA，放電殘余電壓監測功能 |
|
|
供電電源 |
AC220V±10%，50Hz/60Hz |
|
|
顯示與操作 |

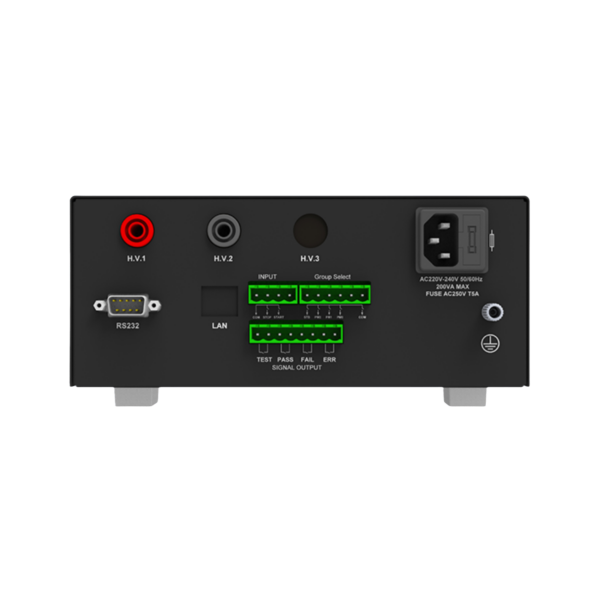

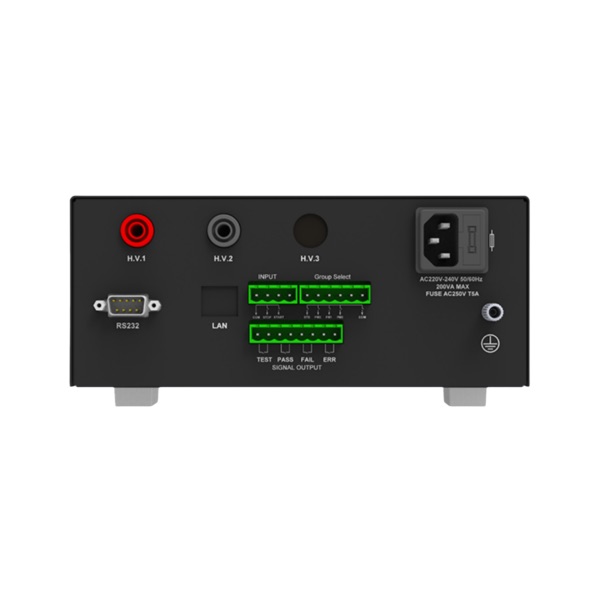

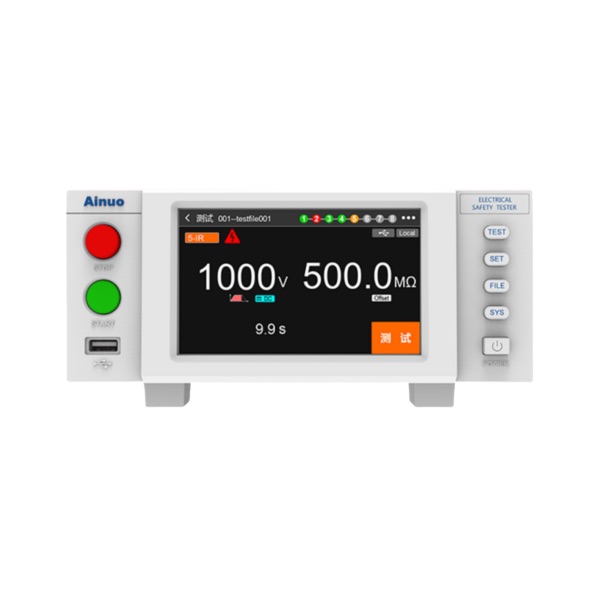

5寸LCD彩顯、按鍵與觸摸屏操作；RS232C、LAN、PLC、USB(存儲)接口 |
|
|
外形尺寸 |
213*88*360(W*H*D,mm) |
|
產品特點
- 寬量程：電壓 25V-1000V、電阻 2kΩ-100GΩ，寬電壓范圍、高絕緣阻值的準確測試。
- 高速度：50mA 快速 CC 充電、CV 保壓測試、30mA 快速 CC 放電模式，可實現高達 500uF 超級電容的快速絕緣測試。
- 易使用：體積小巧、接口豐富、操作簡捷，特別方便自動化產線、系統集成使用。
