艾諾AN166X系列 新能源汽車安規綜合分析儀
AN1662H 系列新能源汽車安規綜合分析儀、AN1662SD 系列新能源汽車安全性能綜合測試系統符合 GB18384-2020 電動汽車安全要求、GB38032-2020 電動客車安全要求。AN1660B 系列新能源汽車運行安全性能測試儀是針對新能源汽車運行安全性能檢驗規程的要求而設計。

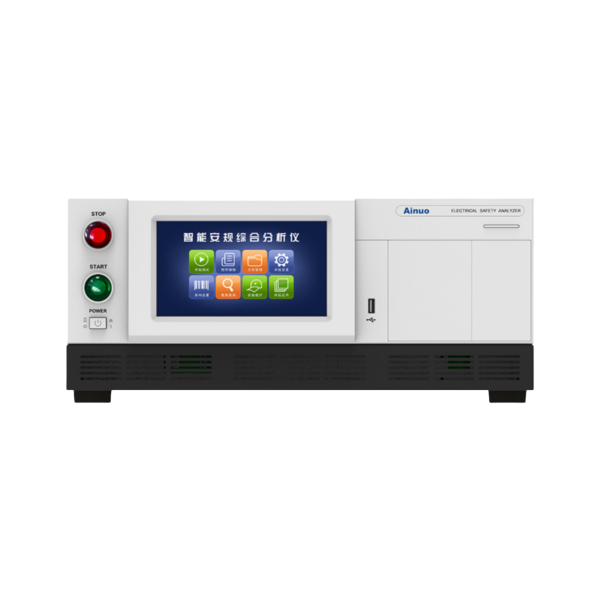

AN1662H 系列分析儀具備整車絕緣、絕緣電阻、絕緣監測、電位均衡測試功能，可選配交流耐壓、直流耐壓、直流低電阻等其他功能，支持多通道耐壓、多通道電位均衡掃描測試；通過交流充電槍、直流充電槍、電平臺測試夾、高壓部件測試夾等測試附件，一次性完成測試連接，可以自動或手動完成各步驟安規測試。

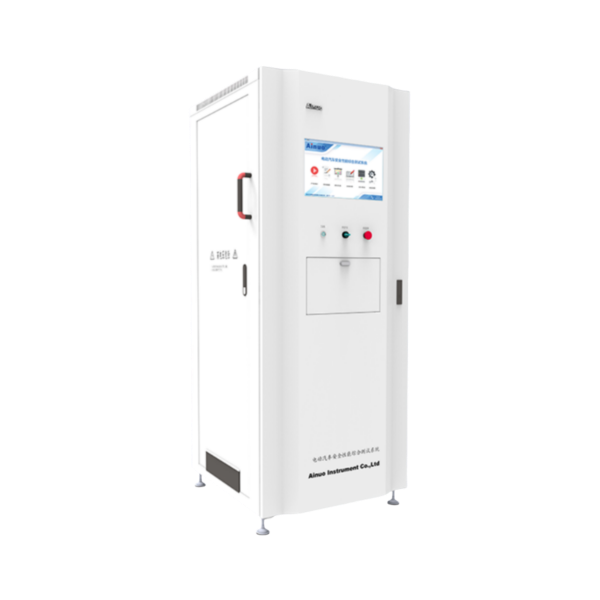

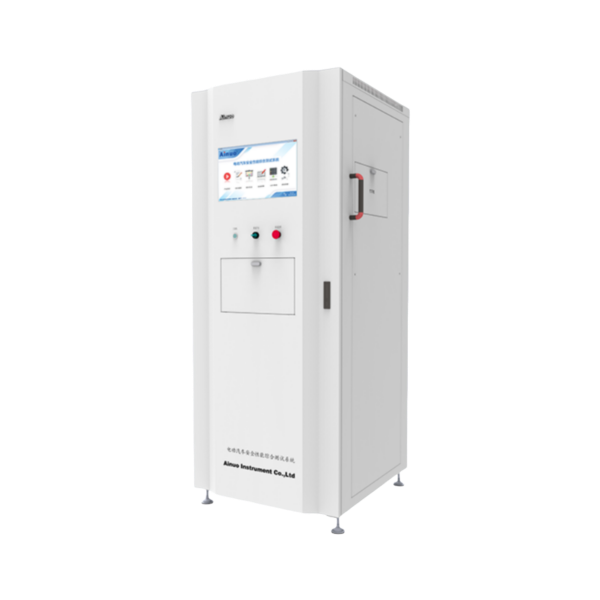

AN1662SD 系列測試系統集成了 AN1662H 系列的測試功能，通過工控機 / ESRS 測控軟件、隨行裝置與遙控測試，實現新能源汽車安規的自動化、信息化、智能化測試流程。
技術規格
|
AN1662H、AN1660B功能指標 |
|||
|
產品型號 |
AN1662H |
AN1660B |
|
|
整車絕緣 |
測量范圍 |
0.1MΩ-999.9MΩ |
無 |
|
測量電壓 |
200Vdc-1000Vdc |
||
|
測試方式 |
雙電壓表法；電池DC+/DC-端口測試、充電口測試（選配） |
||
|
絕緣監測 |
電阻切換 |
5檔電阻自動切換檢測 |
無 |
|
判斷方式 |
人工判斷、CAN通訊（選配） |
||
|
絕緣電阻 |
輸出電壓 |
100Vdc-1000Vdc |
100Vdc-1000Vdc |
|
測量范圍 |
0.1MΩ-50GΩ |
0.1MΩ-50GΩ |
|
|
測試通道 |
8通道 |
1通道 |
|
|
電位均衡 |
輸出電流 |
直流恒流源1Adc(>200mA)，可選配直流恒流源1-40Adc |
直流恒流源2-5Adc |
|
測量范圍 |
0.1mΩ-600mΩ |
0.1mΩ-600mΩ |
|
|
測試通道 |
10通道 |
1通道 |
|
|
測試方式 |
四端法 |
四端法 |
|
|
選配功能 |
交流耐壓、直流耐壓、直流低電阻 |
交流耐壓、直流耐壓 |
|
|
AN1662SD系統配置 |
|||
|
序號 |
組件名稱 |
規格 |
備注 |
|
1.1 |
電動汽車安規綜合測試儀 |
AN1662H |
艾諾 |
|
1.2 |
安規測控軟件 |
ESRS |
艾諾 |
|
1.3 |
工控機 |
Intel-G1620/4G/120G |
研華 |
|
1.4 |
顯示器 |
19寸 |
DELL |
|
1.5 |
UPS |
1kW |
山特 |
|
1.6 |
報警燈 |
測試/合格/不合柏 |
定制 |
|
1.7 |
打印機 |
自粘標簽打印 |
斑馬 |
|
1.8 |
無線掃描槍 |
一維/二維識別 |
斑馬 |
|
1.9 |
機柜 |
白色 |
定制 |
|
1.10 |
測試附件 |
選配 |
定制 |
|
1.11 |
隨行裝置 |
選配 |
定制 |
|
1.12 |
遙控器 |
選配 |
定制 |
|
1.13 |
Can卡 |
選配 |
定制 |
產品特點
- 系統特點
- 電動車四合一安規測試，并具有很好的系統擴展性
- 一臺主機集成多種功能，測試速度快，安規精度高
- 多通道掃描，一次接線，可完成全部安規測試項目
- 硬件特點
- 支持無線掃碼，自動識別車型，自動調取測試程序。
- 支持 CAN 通訊，根據測試項目自動預置車輛狀態。
- 定制專用測試隨行裝置、遠程測控面板、測試附件。
- 軟件特點
- 電動汽車安全測試項目流程化設置，支持自動和手動混合測試。
- 本地存儲測試信息，不限制保存數量，生命周期內全保存記錄。
- 預留多種數據庫 MES 對接，滿足測試條件下載、測試數據上傳。
- 軟件測控系統支持?jǐn)?shù)據查詢、篩選、導出，支持用戶權限管理。
