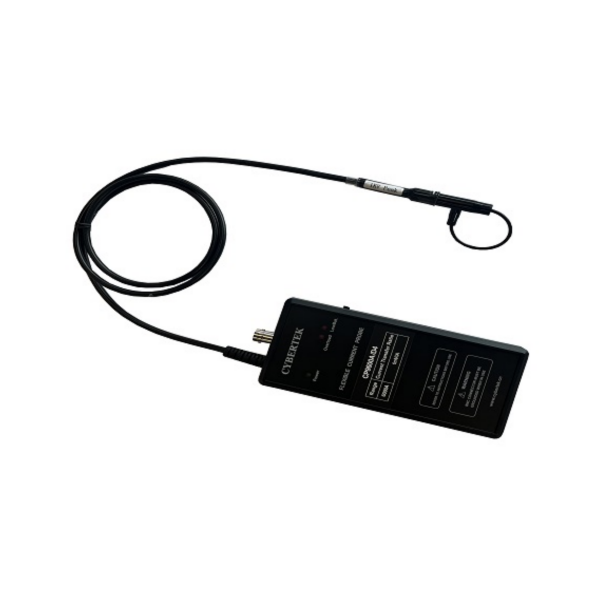

知用CP9000SA系列柔性電流探頭

型　　號：CP9000SA系列

名　　稱：知用CP9000SA系列柔性電流探頭

品　　牌：知用(CYBERTEK)

分　　類：示波器探頭 > 電流探頭

產品選型：

CP9003SA CP9006SA CP9012SA CP9030SA CP9060SA CP9120SA CP9300SA CP9600SA CP9121SA

描　　述：

典型精度 2%
絕緣電壓值 1kV
上升時間 ≦11.6ns

產品介紹

產品概述

CP9000SA 系列探頭感應環細小柔軟，線徑典型值 2.5mm、2.5mm*1.2mm、1.6mm，耐壓值分別高達 2kVpk、1kVpk 和 1kVpk，其中，D2A 系列電流環的線圈耐溫能達到 150℃，非常適合 MOSFET，IGBT 器件管腳電流測量（TO-220，TO-47 封裝）、電容紋波電流測量等小封裝器件電流測量。

產品規格

型號	靈敏度 (mV/A)	峰值		最大噪聲 (mV Vpp)	衰減特性 (%/ms)	低頻帶寬 -3dB(Hz)	高頻帶寬 -3dB(MHz)	上升時間	典型精度	絕緣電壓值	測量條件
型號	靈敏度 (mV/A)	電流 (kA)	dI/dt (kA/μs)	最大噪聲 (mV Vpp)	衰減特性 (%/ms)	低頻帶寬 -3dB(Hz)	高頻帶寬 -3dB(MHz)	上升時間	典型精度	絕緣電壓值	測量條件
CP9003SA	200	0.03	2	20	80	116	30	≦11.6ns	2%	1kV	23℃； 60%RH；被測導線從探頭感應環中心穿過
CP9006SA	100	0.06	4	20	65	67	30
CP9012SA	50	0.12	8	15	35	34	30
CP9030SA	20	0.3	20	15	9	9.2	30
CP9060SA	10	0.6	40	10	6	6.2	30
CP9120SA	5	1.2	70	10	3	3.2	30
CP9300SA	2	3.0	70	5	2	2	30
CP9600SA	1	6.0	70	5	2	2	30
CP9121SA	0.5	12	70	5	2	2	30
