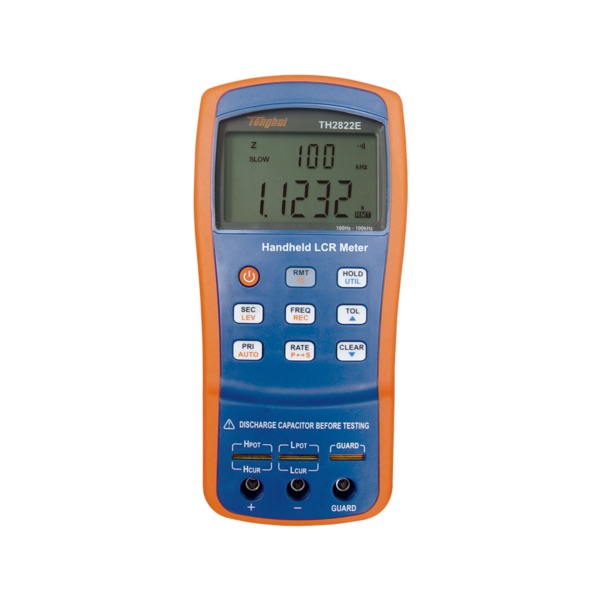

同惠TH2822E 手持式LCR數字電橋

型　　號：TH2822E

名　　稱：同惠TH2822E 手持式LCR數字電橋

品　　牌：同惠(Tonghui)

分　　類：元器件參數測試 > LCR測試儀

描　　述：

TH2822E 手持式LCR數字電橋采用超低功耗設計和高密度 SMD 裝配工藝，主副參數同時顯示的帶背光 LCD 顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率最高可到 100kHz，主參數 40000 字讀數及損耗因子 0.0001 的分辨率，在任何場所可長時間實現對無源元件進行精確而便捷的測量。為應對不同場所的需求，在 TH2822E 上增加了多個信號電平測試，增加了 DCR 測試功能，測試準確度達 0.1%。 TH2822E 提供 USB 接口通訊能力，可方便的與 PC 進行數據通訊和遠程控制。

產品介紹

技術參數

型號	TH2822E
功能
測試參數	主參數: L / C / R / Z / DCR 副參數: D / Q / R / θ / ESR
等效方式	串聯，并聯
參數及等效模式	手動/自動
量程方式	自動
測試端配置	三端、五端
測試速度	4次/秒，1.5次/秒
DCR	3次/秒
校準功能	短路、開路
容限比較模式	1%,5%,10%,20%
輸入保險絲	0.1A / 250V
通訊接口	Mini-USB(虛擬串口)
測試信號
信號頻率	100Hz，120Hz，1kHz，10kHz，100kHz
測試信號電平	0.3Vrms，0.6Vrms，1Vrms
信號源輸出阻抗	100Ω
顯示
顯示器	LCD主、副參數雙顯示,帶背光
讀數	主參數最大讀數40,000字副參數D / Q 最小分辨率: 0.0001
最高準確度	0.1%
顯示范圍
L	0.00μH-1000.0H
C	0.00pF-20.000mF
Z/R	0.0000Ω-10.000MΩ
DCR	0.0000Ω-20.000MΩ
ESR	0.0000Ω-999.9Ω
D	0.0000-9.999
Q	0.0000-9999
θ	0.00°~±180.0°
供電
電池型號	TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充電電池
AC電源適配器	輸入：220V/50Hz；輸出：12V-15V(100Ω負載)
待機（關機）電流	11μA
自動關機設定	5min, 15min, 30min, 60min, OFF可設定；出廠默認5min
電池低電壓指示	電池電壓低于6.8V 時，指示低電壓
