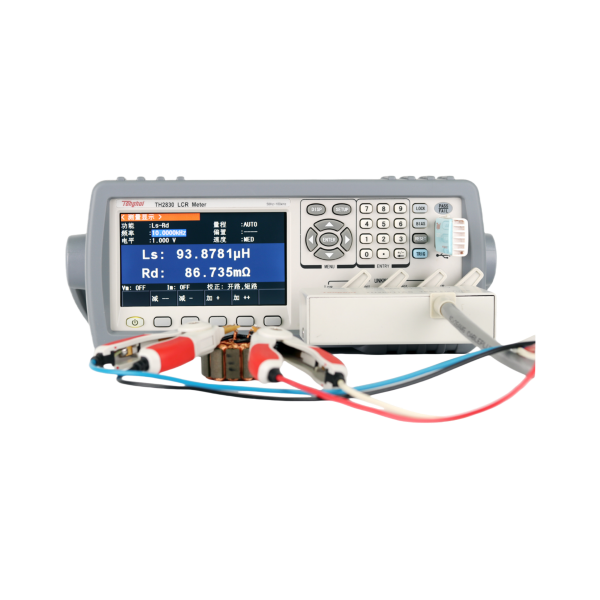

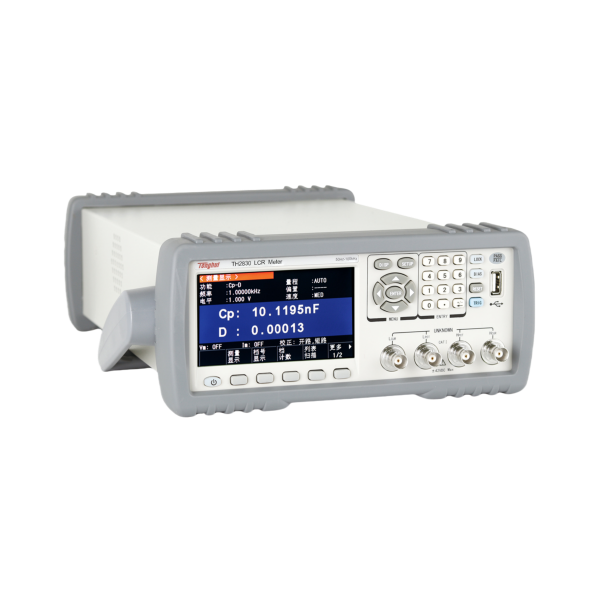

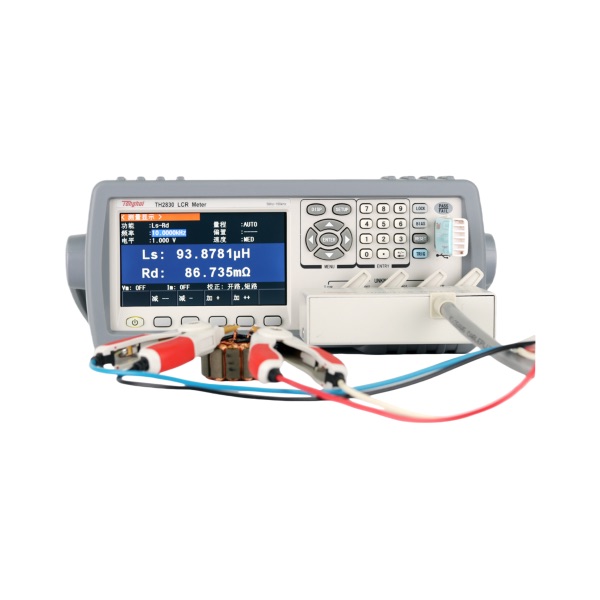

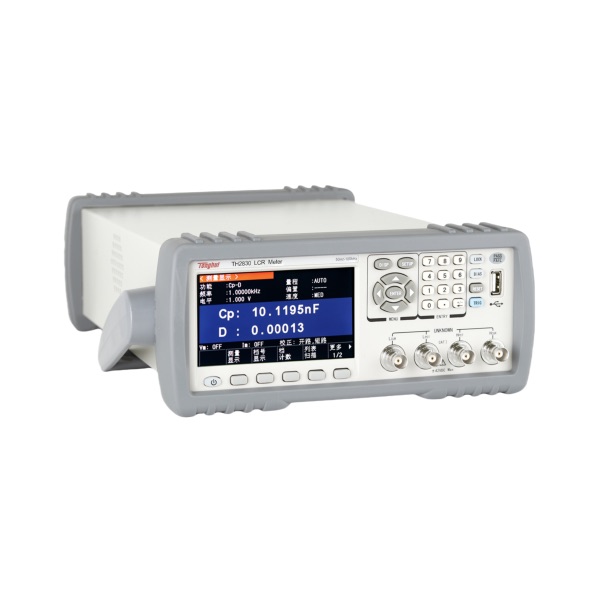

同惠TH2830 精密LCR數字電橋

型　　號：TH2830

名　　稱：同惠TH2830 精密LCR數字電橋

品　　牌：同惠(Tonghui)

分　　類：元器件參數測試 > LCR測試儀

描　　述：

TH2830 是新一代低預算成本、高性能緊湊型LCR數字電橋，采用最新工藝和高密度電路設計，濃縮大型LCR測試儀的精華、緊湊、小巧。取消傳統機械電源開關，采用軟件控制電源開關。0.05% 的基本精度和良好的測試穩定性可與高端機型媲美。配備 4.3 寸 LCD 顯示屏和全新升級的界面系統，美觀大方，操作簡便。儀器提供豐富的接口，兼容標準 SCPI 指令，可方便地組成各種測試系統，滿足檢驗、生產、科研的各種需求。

產品介紹

技術參數

產品型號			TH2830
顯示			4.3 TFT LCD顯示器480×272
讀數			6位讀數分辨率
基本測量準確度 (詳見技術說明書)		LCRZ	0.05%
		DCR	0.1%
測試信號頻率			50Hz - 100kHz
信號源輸出阻抗			30Ω、100Ω可選
AC測試信號電平			電壓：10mV - 2Vrms，最小分辨率：10mV ，準確度：10%x，設定電壓+2mV
			電流：100μA - 20mArms，最小分辨率：0.1mA
RDC測試信號電平			1V
DC偏置電壓源			------
			------
測試參數			L、C、R、\|Z\|、D、Q、\|Y\|、G、X、 θd、θr、RDC、Vm、Im，△%
DCR顯示范圍			0.00001 Ω－999.999MΩ
LCR參數顯示范圍	\|Z\|,R,X		0.00001Ω - 99.9999MΩ
	\|Y\|, G, B		0.00001μS - 99.9999S
	C		0.00001pF - 9.99999F
	L		0.00001μH - 99.9999kH
	D		0.00001 - 9.99999
	Q		0.00001 - 99999.9
	θ(DEG)		-179.999o ~ 179.999o
	θ(RAD)		-3.14159 ~ 3.14159
	Δ%		-999.999% ~ 999.999%
測量結果顯示			測量顯示1：測試狀態及結果；測量顯示2：分選狀態及結果
列表掃描			201點，掃描參數：測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
圖形掃描分析			------
測量速度			快速:12.5ms，中速:83ms，慢速:167ms
等效電路			串聯, 并聯
量程方式			自動, 保持
觸發方式			內部, 手動, 外部, 總線
平均次數			1 - 255
清零功能			開路, 短路, 負載
數學運算			直讀，ΔABS，Δ%
觸發延時時間設定			0 - 999s, 1ms步進
比較器功能			10檔分選，BIN1 - BIN9、NG、AUX
			檔計數功能
			PASS、FAIL前面板顯示
存儲器			內部：40組儀器內置測試設定文件， USB存儲器：設定文件、GIF圖像、CSV數據文件

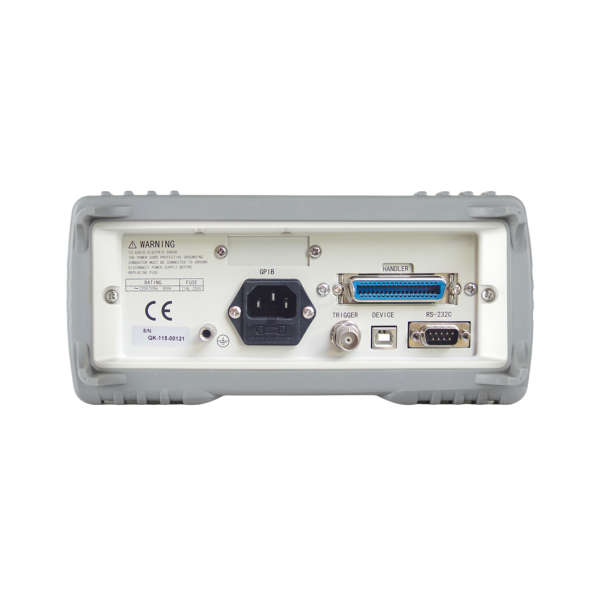

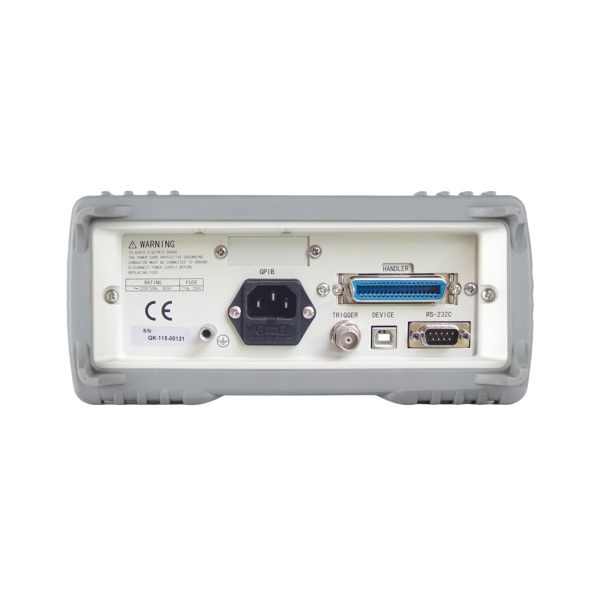

接口	控制接口		HANDLER（TH2832D選配）
	通訊接口		USB HOST、RS232C、RS485(選件)、GPIB(選件)
	存儲器接口		USB DEVICE
上架體積			215(W)x88(H)x335(D)
外形體積			235(W)x105(H)x360(D)
重量			3.6kg
供電			220/110V
