菊水TOS9300系列電氣安全標準測試多功能分析儀

型　　號：TOS9300系列

名　　稱：菊水TOS9300系列電氣安全標準測試多功能分析儀

品　　牌：菊水(KIKUSUI)

分　　類：安規測試 > 綜合安規測試儀

產品選型：

TOS9300 TOS9301 TOS9301PD TOS9302 TOS9303 TOS9303LC TOS9320

描　　述：

TOS9300 系列是可對電子設備／電子元件進行多種安全測試的電氣安全標準測試多功能分析儀。安全測試種類包括耐電壓試驗，絕緣電阻測試，接地導通測試，泄漏電流測試（接觸電流測試，保護導體電流測試，患者泄漏電流測試），局部放電測試。由于機型結構以必要的測試組合為準，因此１臺可充分應對各類安全測試。適合用于研究開發設備，質量保證測試及標準認證機構的測試設備，生產線的設備。

產品介紹

產品規格

型號		TOS9300	TOS9301	TOS9301PD	TOS9302	TOS9303	TOS9303LC	TOS9320
應對測試項目	AC耐電壓	?	?	?	?	?	?	4ch高電壓掃描器，帶接觸檢查功能，可以自行分配測試儀的輸出
	DC耐電壓		?	?		?	?
	絕緣電阻	?	?	?		?	?
	接地導通				?	?	?
	泄露電流						?
	局部放電			?
ACW		5kV/100mA（500VA）
DCW		－	5kV/20mA， 7.2kV/13.9mA（100W）		－	5kV/20mA， 7.2kV/13.9mA（100W）
IR		0.001MΩ~100.0GΩ （DC：-25V~-1000V)	0.001MΩ~100.0GΩ （DC：-25V~-1000V/ DC：50V~7200V）		－	0.001MΩ~100.0GΩ （DC：-25V~-1000V / DC：50V~7200V）
EC		－	－	－	0.001Ω~0.600Ω（3.0A~42.0A）
LC		－	－	－	－	－	1μA~100mA （rms）
PD		－	－	5kV/50mA （250VA）	－	－	－

主要特點與優勢

以較穩定的輸出完成 AC 耐電壓測試?。圯斎腚妷鹤儎?dòng)率 ±0.3％］

一般的耐電壓測試儀是針對 AC 線路的輸入電壓使用轉換變壓器升壓后進行輸出。采用這種轉換變壓器方式時，輸入電壓的變動會影響到輸出，有時可能無法正確完成測試。甚至當變形的電壓施加到被測試裝置后，也可能會形成新產品不良的原因（加速部件的劣化）。 TOS9300 系列產品內置有高效率 PWM 放大器，不會受到 AC 線路變動的影響，能夠輸出穩定的高電壓，即使在電壓變動大的地區，也可以 “放心” “穩定” 地實現可靠性高的 “安全” 的測試。

可以執行自動測試

可以組合并連續執行預先設定的測試。自動測試由程序和步驟構成。程序是步驟的集合體。每一個步驟設定為一個測試，并從步驟 1 開始以升序逐個執行。最后的步驟結束，即程序結束。

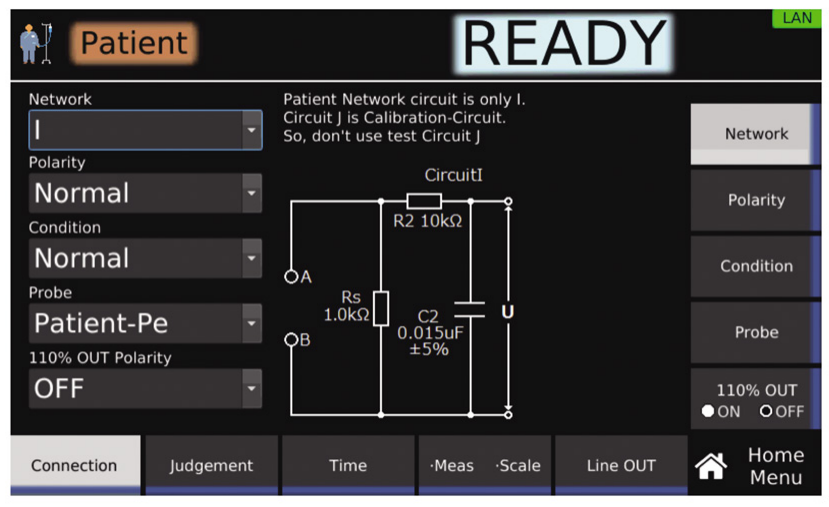

支持接觸/保護導體/患者泄漏電流測試 (TOS9303LC)

除了常規電氣設備儀器外，也支持醫療設備儀器的各種泄漏電流測試（Patient Current）。另外，也可以簡單地設定網絡（測試所使用的測量電路網）。

可用 1 臺完成電氣安全標準測試 (TOS9303LC)

配備了 AC/DC 耐電壓測試，絕緣電阻測試，AC/DC 接地導通測試，泄漏電流測試的所有功能的 TOS9303LC 機型，可用 1 臺即可完成電氣安全標準的符合性測試。還可支持接觸電流，保護導體電流，患者泄漏電流測試。
